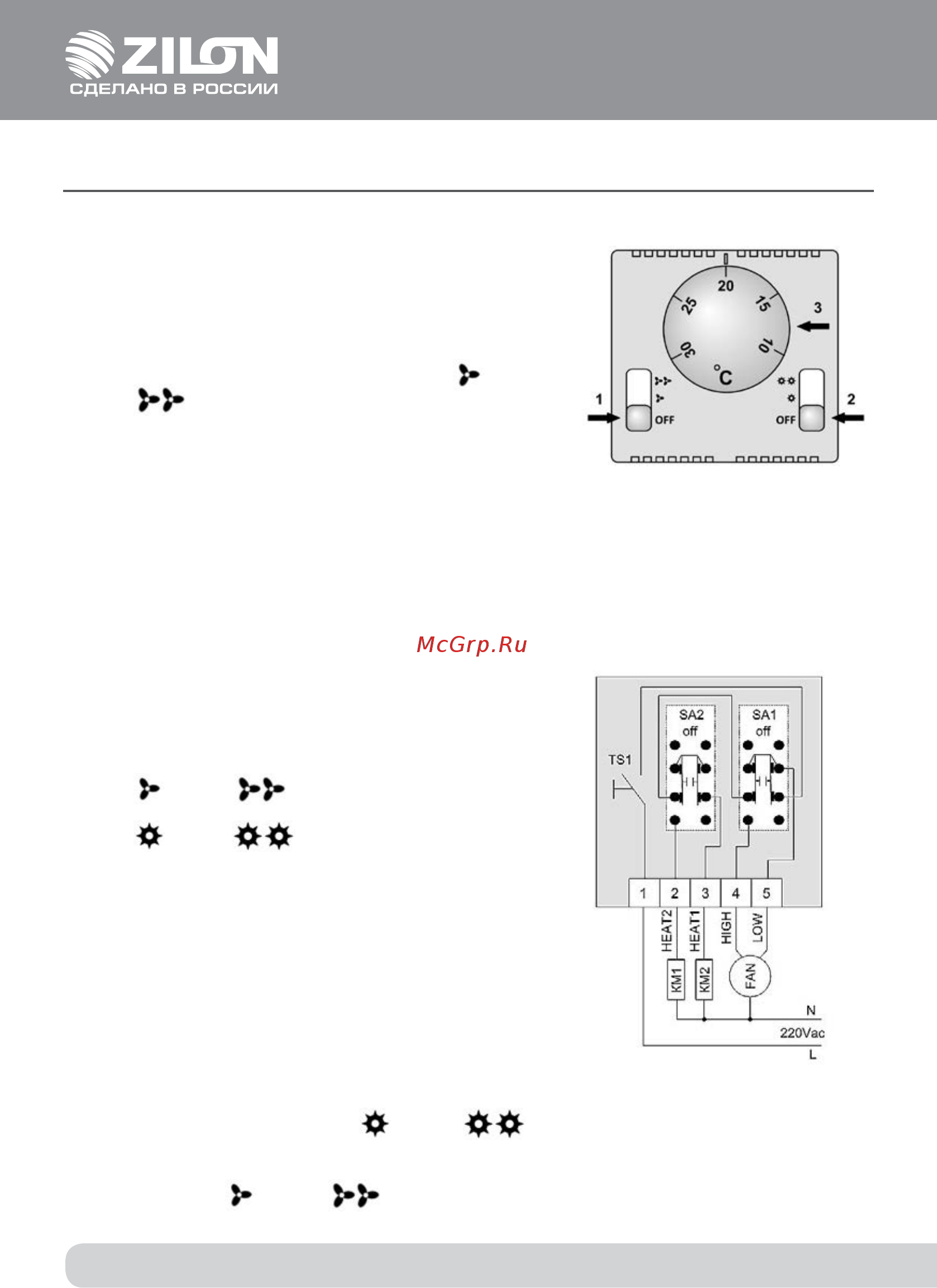

РИС. 2 Пульт управления
6. ПОРЯДОК РАБОТЫ
6.1. Перед включением завесы переключатели
пульта управления должны находиться в по-
ложении 0 (см. рис. 2).
6.2. Вентиляция (режим «Fan»).
6.2.1. Включение. Для включения завесы в режим
вентиляции (без нагрева) необходимо пере-
вести переключатель 1 в положение «
» или
«
» –первая или вторая скорость двух-
скоростного вентилятора, оставить пере-
ключатель 2 в положении «OFF», при этом
начинают работать вентиляторы завесы.
Важно! В режиме вентиляции завеса может
отключаться по сигналу терморегулятора.
Рекомендуется выставлять максимальную
температуру на терморегуляторе.
6.2.2. Выключение. Для отключения перевести
переключатель 1 в положение «OFF».
6.3. Вентиляция с подогревом потока воздуха
(режимы «HEAT»).
6.3.1. Включение. Для включения завесы в ре
-
жим вентиляции (без нагрева) необходимо
перевести переключатель 1 в положение
«
» или « », перевести переключа-
тель 2 из положения «OFF» в положение
« » или « », при этом включаются
электронагреватели, и завеса работает в
режиме полной и неполной тепловой мощ
-
ности. Вращающимся диском терморегуля-
тора 3 устанавливается требуемая темпе-
ратура воздушного потока. Терморегулятор
поддерживает заданную температуру путем
автоматического отключения и включения
электронагревателей.
6.3.2. Выключение. Для отключения завесы
необходимо перевести переключатели
(2) и (3) в положение «OFF». Переключа-
тель 2 из положения «
» или «
» в положение «OFF». И после отклю-
чить завесу - переключатель 1 из по-
ложения «
» или « » в положение
1 – переключатель включения/отключения
вентилятора завесы и выбор скорости;
2 – переключатель включения/отключения
водяного нагревателя и выбор типа
регулирующей обвязки;
3 – терморегулятор.
РИС. 3 Схема подключения
двухскоростного вентилятора
КМ1, КМ2 – электромагнитные реле
FAN – электродвигатель
вентилятора
SA1 – сетевой выключатель;
SA2 – переключатель ступеней
нагревателей
TS1 – терморегулятор
