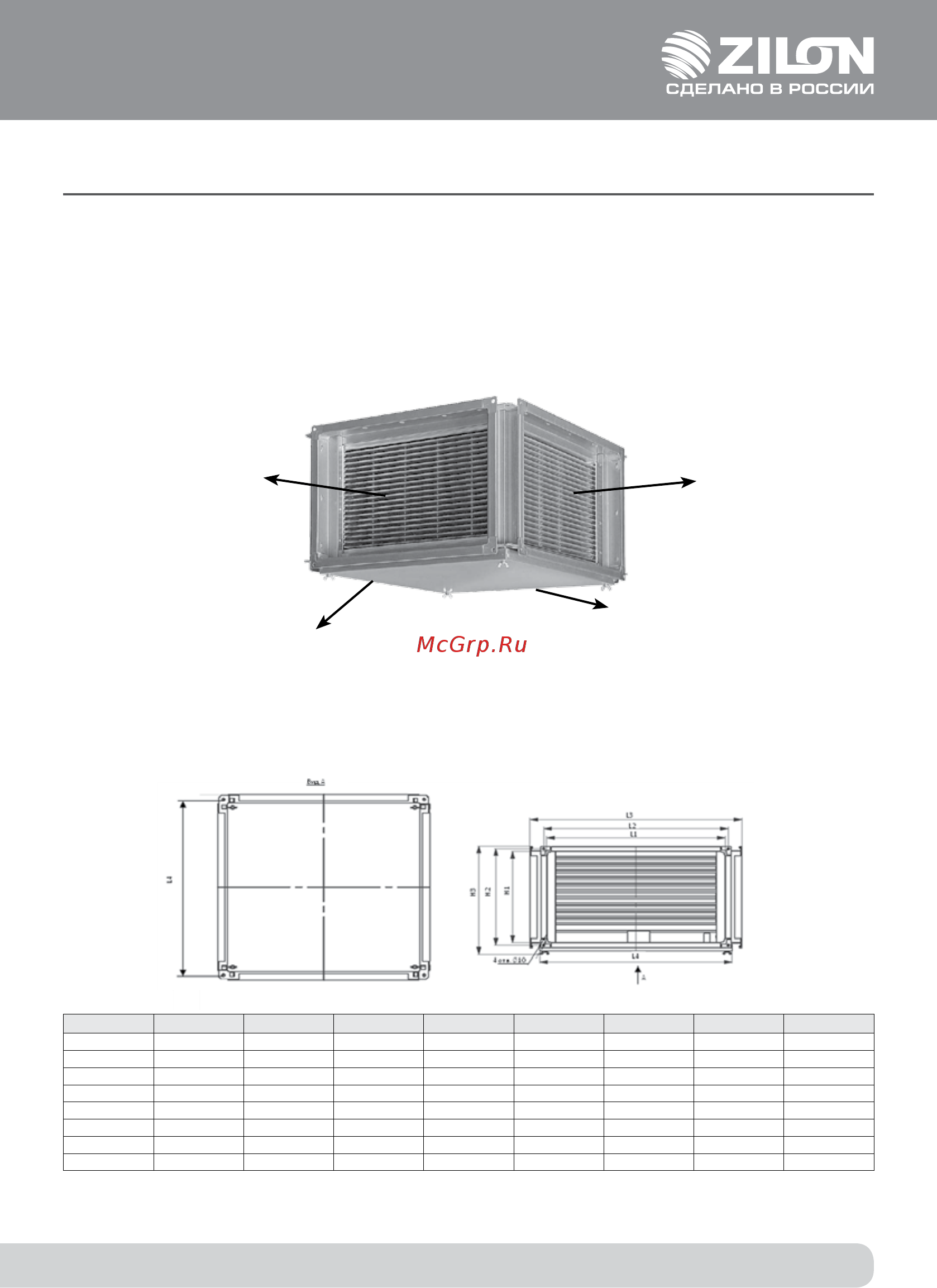

6. КОНСТРУКЦИЯ И МАТЕРИАЛЫ
• Корпус из оцинкованной стали с фланцевыми соединениями.
• Съемный алюминиевый теплообменник из пластин толщиной 0,2 мм.
• Съемный дренажный поддон из оцинкованной стали.
• Патрубок G1/2» для отвода конденсата с крепежной гайкой (монтируется на месте).
Забор
Выброс
Приток
Вытяжка
Массогабаритные показатели и присоединительные размеры
МОДЕЛЬ L1 L2 L3 L4 L5 H1 H2 H3
ZRP 400x200 400 422 514 474 448 200 222 265
ZRP 500x250 500 522 614 574 548 250 272 315
ZRP 500x300 500 522 614 574 548 300 322 365
ZRP 600x300 600 622 714 674 648 300 322 365
ZRP 600x350 600 622 714 674 648 350 372 415
ZRP 700x400 700 722 814 774 748 400 422 465
ZRP 800x500 800 822 914 874 848 500 522 565
ZRP 1000x500 1000 1022 1114 1074 1048 500 522 565
