Рекомендации по установке системы Neptun в квартире
Перед началом установки составьте схему размещения всех
компонентов комплекта.
Важно убедиться, что при выбранной схеме установки Вам хва-
тит длины соединительных проводов. На рис. 4 представлен
возможный план размещения комплекта в стандартной кварти-
ре многоэтажного дома.
Рекомендуется следующая последовательность установки,
согласно основной схеме соединения входящих в комплект
Neptun элементов:
• разметка мест установки контроллера, датчиков и кранов ша-
ровых с электроприводом;
• прокладка монтажных проводов, согласно схеме соединения;
• врезка кранов шаровых с электроприводом;
• установка датчиков;
• установка контроллера;
• подключение и наладка системы.
Установка системы Neptun
5.
17

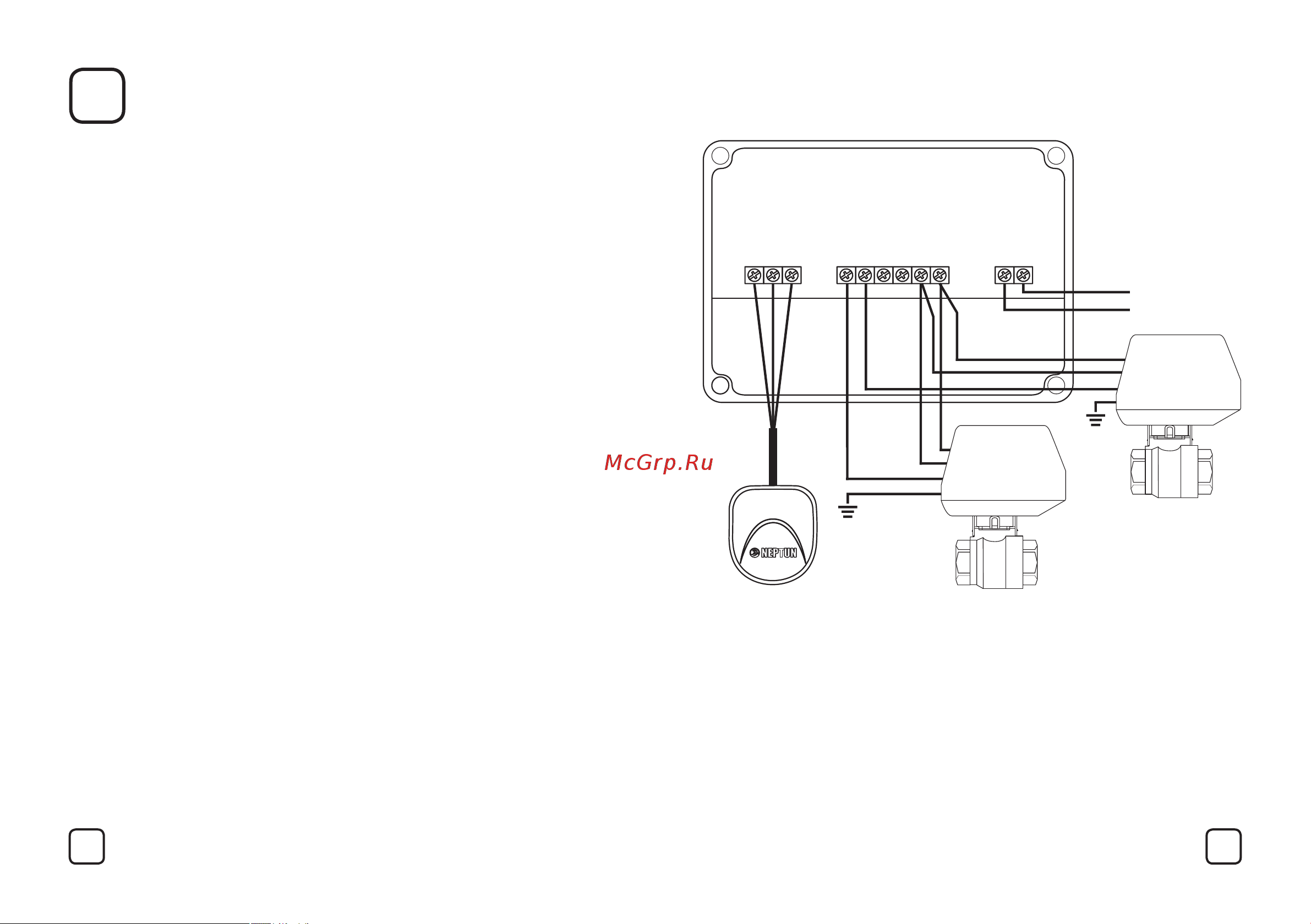

Рис. 9. Схема подключения датчиков и кранов с электроприводом
DePala 220 B к модулю управления Neptun Base
Датчики
SW005
краны шаровые
с электроприводом
Краны
NC2 NC1GND
Зеленый
Желтый
Красный
черный (управляющий)
черный (управляющий)
голубой (N)
голубой (N)
желто-зеленый
(земля)
желто-зеленый (земля)
коричневый (L)
коричневый (L)
NO1 NO2IN L12 В L
~220 В
50 Гц
NN
Сеть
Содержание
- Cистема контроля протечки воды 1
- Neptun 1
- Www neptun mcs ru 1
- Паспорт инструкция по монтажу и эксплуатации 1
- Внимание 2
- Внимательно изучите данную инструкцию перед началом работы 2
- Производитель оставляет за собой право на изменение конструкции изделия без предварительного уведомления если это не ухудшает потребительские свойства продукта 2
- Содержание 2
- Выполняемые функции 3
- Гарантийный талон 3
- Назначение 3
- Принцип работы 3
- В состав системы neptun входят модуль управления краны шаровые с электроприводом датчики контроля протечки воды sw005 sw003 4
- Гарантийные мастерские находятся по адресу 105120 г москва костомаровский пер д стр дк метростроя тел 495 258 90 40 789 96 40 141008 московская область г мытищи проектируемый пр д 5274 стр 7 тел факс 728 80 80 780 70 15 4
- Модуль управления neptun base внешний вид модуля управления neptun base приведен на рис 4
- Модуль управления обрабатывает сигналы от датчиков про течки и подает управляющее напряжение на краны шаровые с электроприводом перекрывающие воду он же обеспечивает питание всех входящих в комплект датчиков а так же обеспе чивает световое и звуковое оповещение об аварии модуль управления устанавливается в месте защищенном от попада ния брызг воды и изготавливается в 2 исполнениях модуль управления neptun base модуль управления neptun prow 4
- При возникновении неисправностей в течение гарантийного срока эксплуатации изделия покупателю необходимо незамед лительно обратиться в гарантийные мастерские производителя или его уполномоченных представителей в регионах 4
- Сведения о рекламации 4
- Сведения о сертификатах 4
- Сертификат соответствия росс ru ме67 в07820 сертификат соответствия c it ab87 b 0553 сертификат соответствия c cn ab87 b 0552 4
- Состав и устройство системы neptun 4
- Талон комплектации 4
- Гарантийные обязательства 5
- Эксплуатация 7
- Технические характеристики модуля управления neptun prow 8
- Установка крана шарового с электроприводом установку кранов шаровых с электроприводом должен произ водить специалист сантехник данные устройства устанавли ваются на вводе труб водоснабжения после ручных запорных устройств устанавливать краны шаровые с электроприводом вместо руч ных запорных устройств категорически запрещается перед шаровыми кранами рекомендуется установить в маги страли фильтры для очистки воды 8
- Технические характеристики кранов с электроприводом depala 220 b и depala 12 в 10
- Технические характеристики кранов с электроприводом серии jw5000 220 vac и jw5000 12 vdc 10
- Рекомендации по установке системы neptun в квартире перед началом установки составьте схему размещения всех компонентов комплекта важно убедиться что при выбранной схеме установки вам хва тит длины соединительных проводов на рис 4 представлен возможный план размещения комплекта в стандартной кварти ре многоэтажного дома рекомендуется следующая последовательность установки согласно основной схеме соединения входящих в комплект neptun элементов разметка мест установки контроллера датчиков и кранов ша ровых с электроприводом прокладка монтажных проводов согласно схеме соединения врезка кранов шаровых с электроприводом установка датчиков установка контроллера подключение и наладка системы 12
- Установка системы neptun 12
- Датчики 13
- Краны 13
- Краны шаровые с электроприводом 13
- Красный 13
- Рис 4 пример размещения комплекта в стандартной квартире 13
- Рис 8 схема подключения датчиков кранов с электроприводом серии jw5000 220 vac и серии neptun bugatti 220 в к модулю управления neptun base 13
- Сеть 13
