200 Руководство по эксплуатации и обслуживанию S850
НАСТРОЙКА ПАНЕЛИ УПРАВЛЕНИЯ
Настройка правой панели (приборная панель Deluxe)
Описание индикаторов

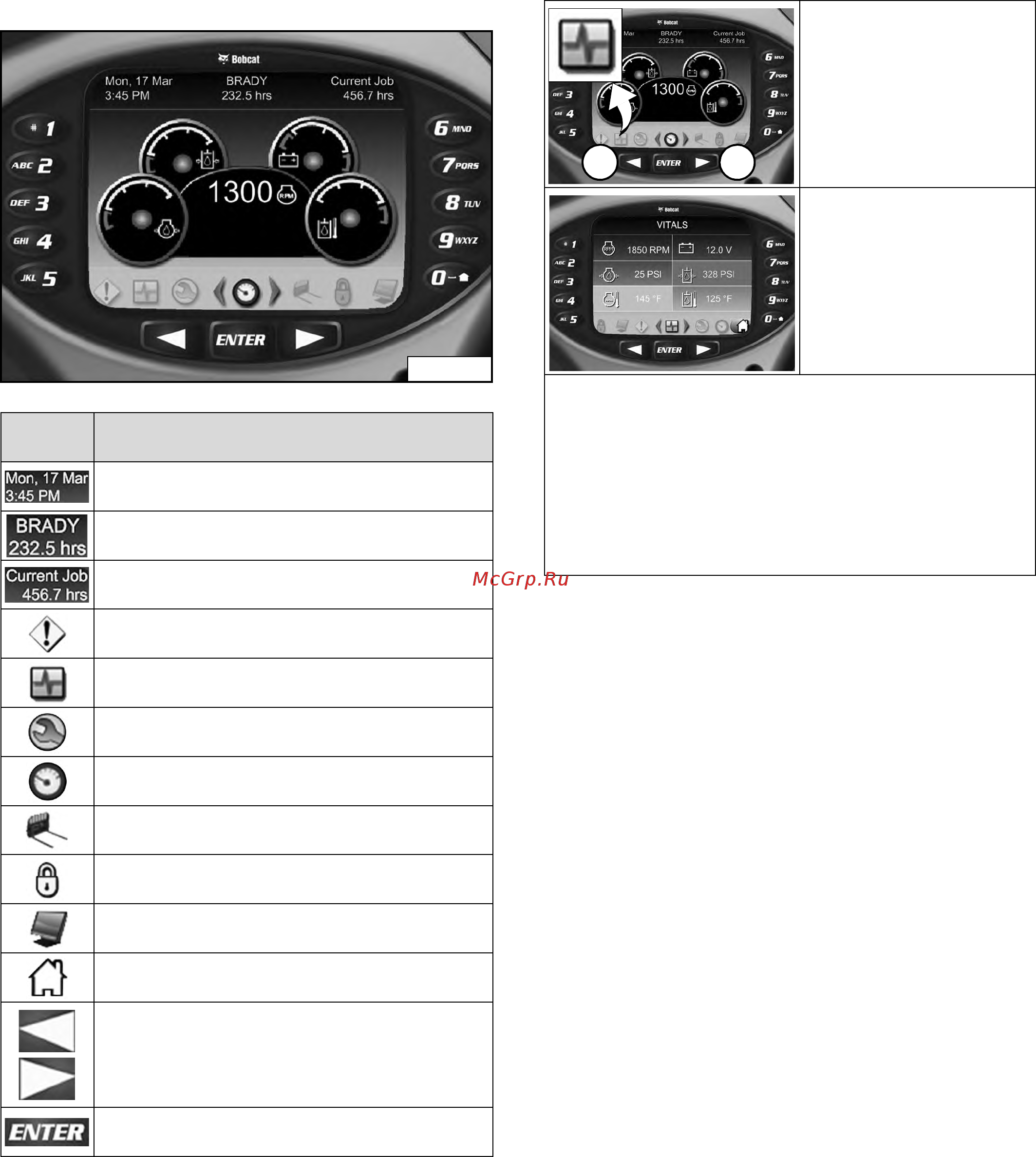

Рис.306
Наиболее важные показатели
Работать с приборной панелью Deluxe очень легко. Вы
можете полностью настроить ее для наибольшего удобства
работы с погрузчиком Bobcat и его мониторинга.
ИНДИКА-
ТОР
ОПИСАНИЕ
DATE/TIME (ДАТА/ВРЕМЯ)
USER / HOURMETER (ПОЛЬЗОВАТЕЛЬ/
СЧЕТЧИК МОТОЧАСОВ)
ТЕКУЩЕЕ КОЛИЧЕСТВО ЧАСОВ РАБОТЫ
Значок экрана ACTIVE WARNINGS
(АКТИВНЫЕ ПРЕДУПРЕЖДЕНИЯ).
Значок экрана VITALS (ПОКАЗАТЕЛИ)
Значок экрана SERVICE (ОБСЛУЖИВАНИЕ)
Значок экрана MAIN (ГЛАВНЫЙ)
Значок экрана ATTACHMENTS
(НАВЕСНОЕ ОБОРУДОВАНИЕ)
Значок экрана SECURITY (БЕЗОПАСНОСТЬ)
Значок экрана DISPLAY (ДИСПЛЕЙ)
Значок HOME (ДОМИК)
(возврат на ГЛАВНЫЙ экран)
ЛЕВАЯ КНОПКА СКРОЛЛИНГА
ПРАВАЯ КНОПКА СКРОЛЛИНГА
Кнопка ENTER (ВВОД)
NA3189
Нажмите кнопку
скроллинга (1) несколько
раз для того, чтобы
выделить значок экрана
Vitals (Показатели) (см.
врезку).
Отображаются рабочие
уровни выбранных систем.
В режиме реального времени можно контролировать
следующие параметры:
Обороты двигателя
Давление масла в двигателе
Температура охлаждающей жидкости двигателя
Напряжение в бортовой сети
Давление подпитки в гидравлической системе
Температура гидравлического масла
