81 Руководство по эксплуатации
и обслуживанию E20
НАВЕСНОЕ ОБОРУДОВАНИЕ (ПРОДОЛЖЕНИЕ)
Установка и снятие навесного оборудования (устройство быстрого соединения Bobcat (BQC) типа K)
(продолжение)

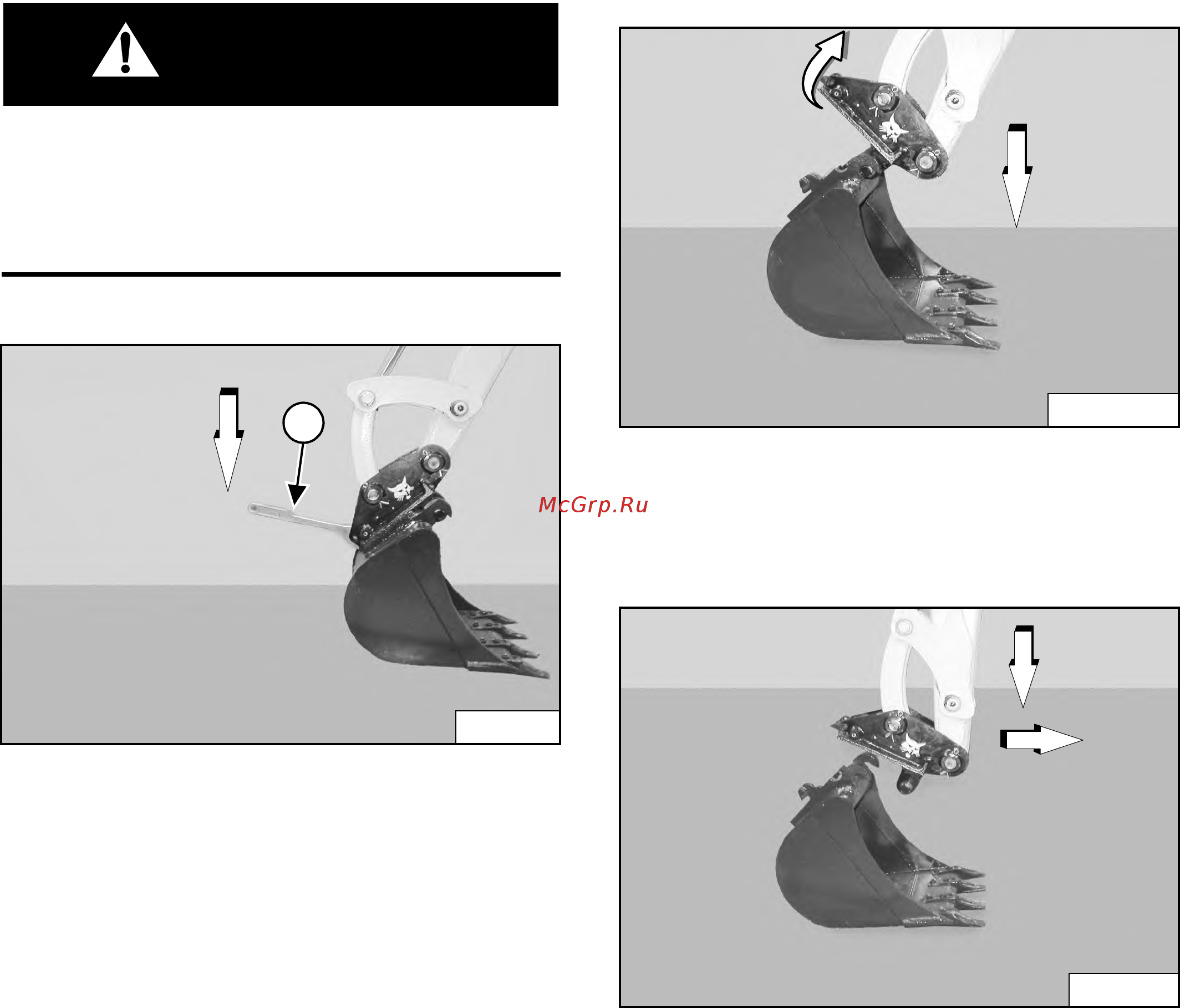

Демонтаж
ВНИМАНИЕ
ОПАСНОСТЬ ТРАВМЫ!
При открытии и закрытии устройства быстрого
соединения навесного оборудования не
дотрагивайтесь руками и пальцами до зоны
смыкания.
W-2541-1106
Рис.111
Опустите навесное оборудование на землю.
Установите инструмент быстрого соединения
(элемент 1) в отверстие (элемент 2) [Рис.110] на
устройстве быстрого соединения.
Нажмите на инструмент (элемент 1) [Рис.111], чтобы
открыть фиксатор.
Выньте инструмент.
Войдите в экскаватор, пристегните ремень
безопасности и запустите двигатель.
Рис.112
Потяните цилиндр ковша полностью назад и опустите
стрелу [Рис. 112], чтобы навесное
оборудование
было на земле.
Рис.113
Продолжая опускать стрелу, переместите рукоять по
направлению к экскаватору до разъединения
устройства быстрого соединения от навесного
оборудования [Рис.113].
P-72281
1
P-72282
P-72274
