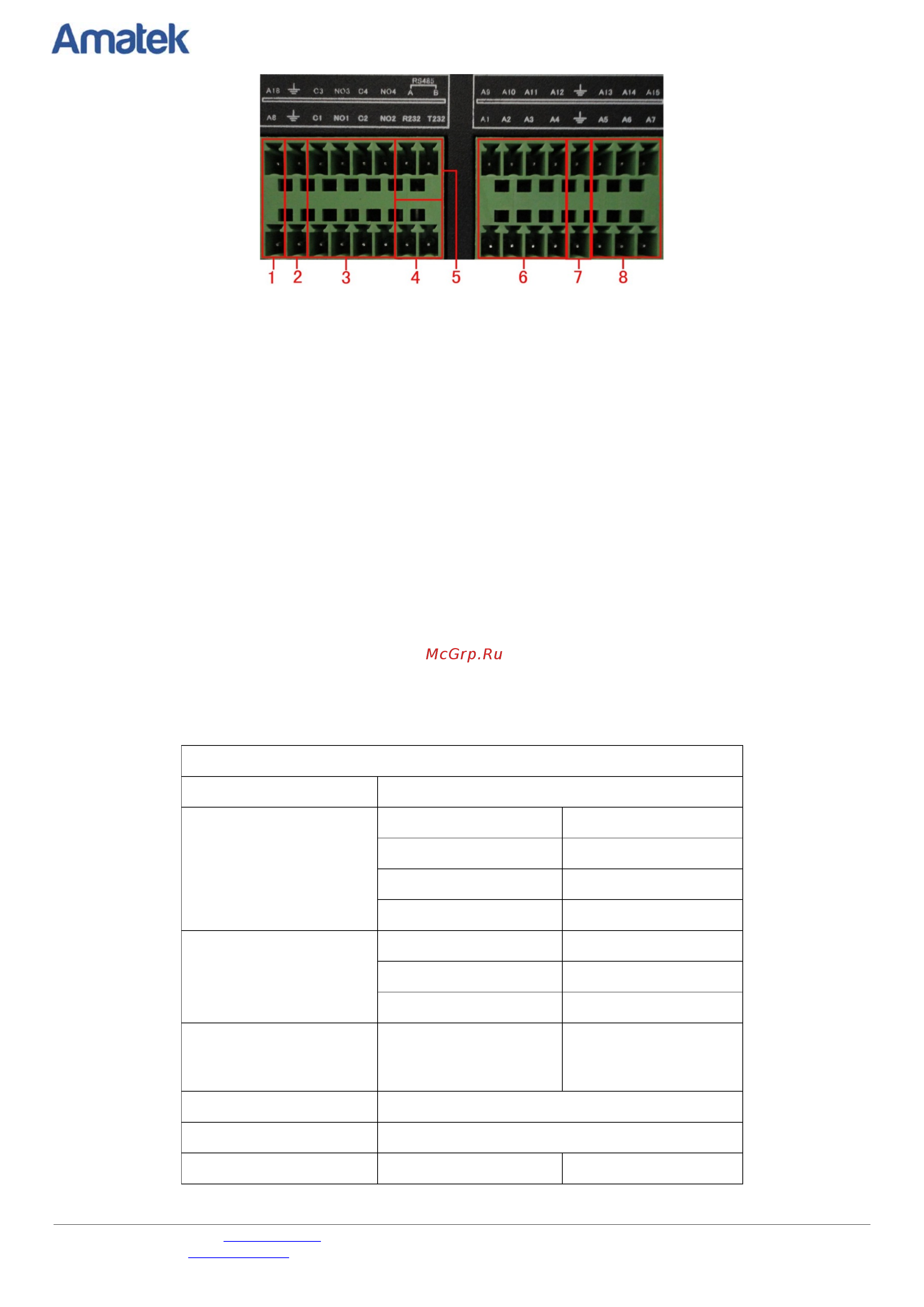

①⑥⑧ Вход сигнала тревоги, ②⑦Заземление, ③Выход сигнала тревоги, ④RS232, ⑤RS485
2.7.1 Особенности входа сигнала тревоги
Заземление и порт датчика сигнала тревоги параллельны. Датчик сигнала тревоги имеет
внешний источник питания.
Заземление сигнала тревоги и регистратора должно быть общим.
Заземление провода питания и датчика сигнала тревоги должно быть общим, когда используется
внешний источник питания.
2.7.2 Особенности выхода сигнала тревоги
В устройстве реализован одноканальный выход сигнала тревоги. Для внешнего сигнального
устройства необходимо использовать внешний источник питания.
2.7.3 Параметры реле выхода сигнала тревоги
Тип
：
JRC-27F
Материал
Серебро
Активная нагрузка
Расчетная нагрузка
30VDC 2A, 125VAC
Мах мощность
125VA 160W
Max напряжение
250VAC, 220VDC
Max сила тока
1A
Изоляция
Однополярность
1000VAC 1 мин
Разнополярность
1000VAC 1 мин
Интерфейс
1000VAC 1 мин
Импульсное
напряжение
Однополярность 1500VAC (10×160us)
Время включения
3мс max
Время выключения
3мс max
Срок службы
Механическое
50×106 мин
（
3Hz)
