ПРИЛОЖЕНИЕ 1 СПЕЦИФИКАЦИИ РУКОВОДСТВО НА РУССКОМ ЯЗЫКЕ EO1-33088
A1.3 Материалы для печати
EA1- 5
A1.3.3 Обнаружение зоны датчиком, работающим на отражение
Датчик, работающий на отражение, может быть перемещен по всей ширине материала для печати.
Коэффициент отражения черной метки должен быть от 10% и меньше при длине волны 950 нм.
Датчик, работающий на отражение, должен быть выровнен по середине черной метки.
A1.3.4 Эффективная ширина печати
На иллюстрации, представленной ниже, вы можете увидеть разницу между эффективной шириной печати
термоголовки и шириной материала для печати.

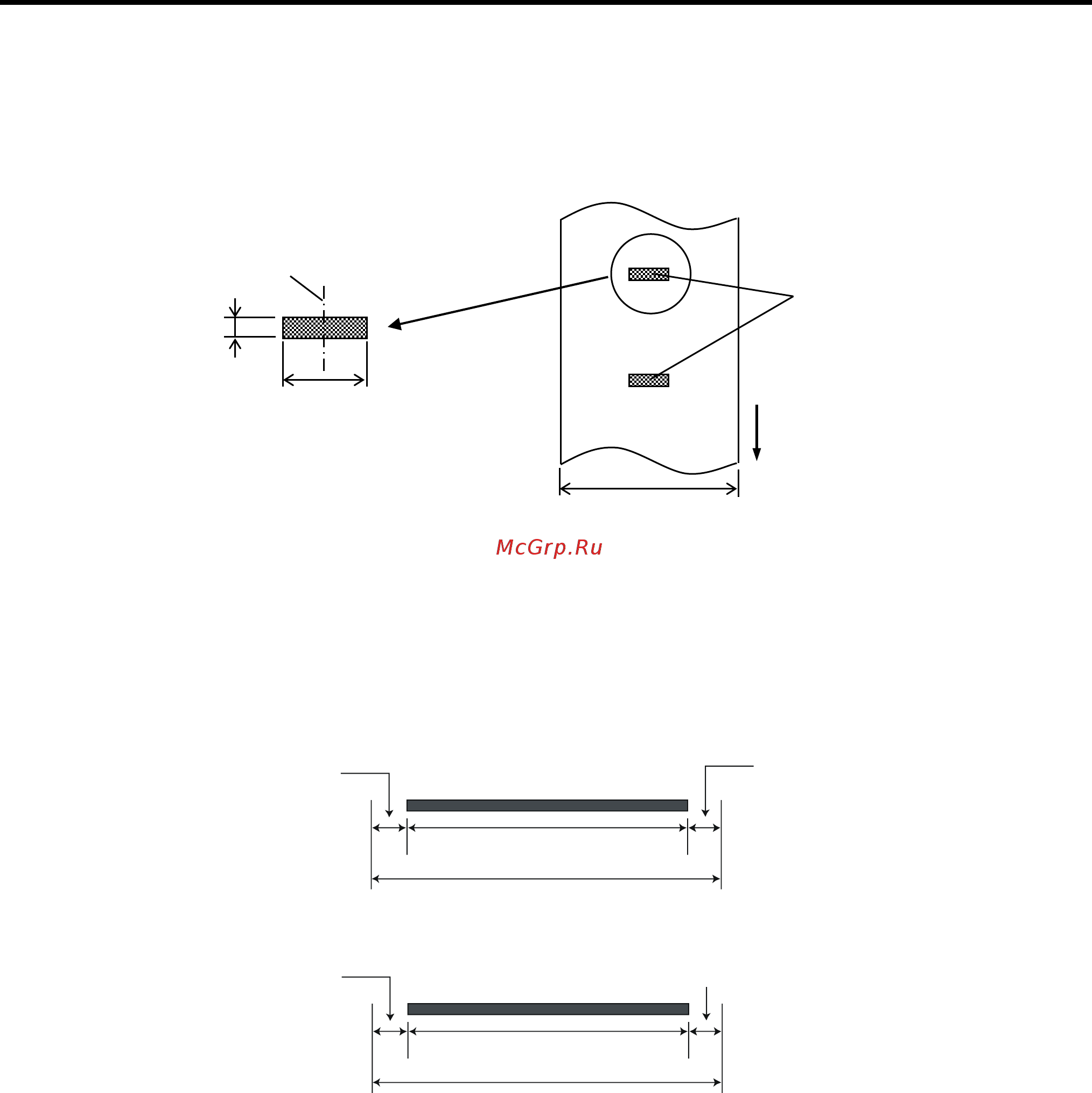

(Тип GS14)
(Тип TS14)
Мин. 2,0 мм
Мин. 12 мм
Датчик должен находиться на середине
черной метки.
Направление подачи
материала
Определение черной метки на
обратной (задней) стороне
материала.
Датчик может быть установлен по всей ширине материала
2 мм
112,0 мм максимальная ширина материала
108,0 мм ± 0,2 мм
(Эффективная ширина печати головки)
Вне диапазона печати
2 мм
Элемент печатной головки
2 мм
112,0 мм максимальная ширина материала
106,0 мм ± 0,2 мм
(Эффективная ширина печати головки)
Вне диапазона печати
3 мм
Элемент печатной головки
Вне диапазона печати
Вне диапазона печати
