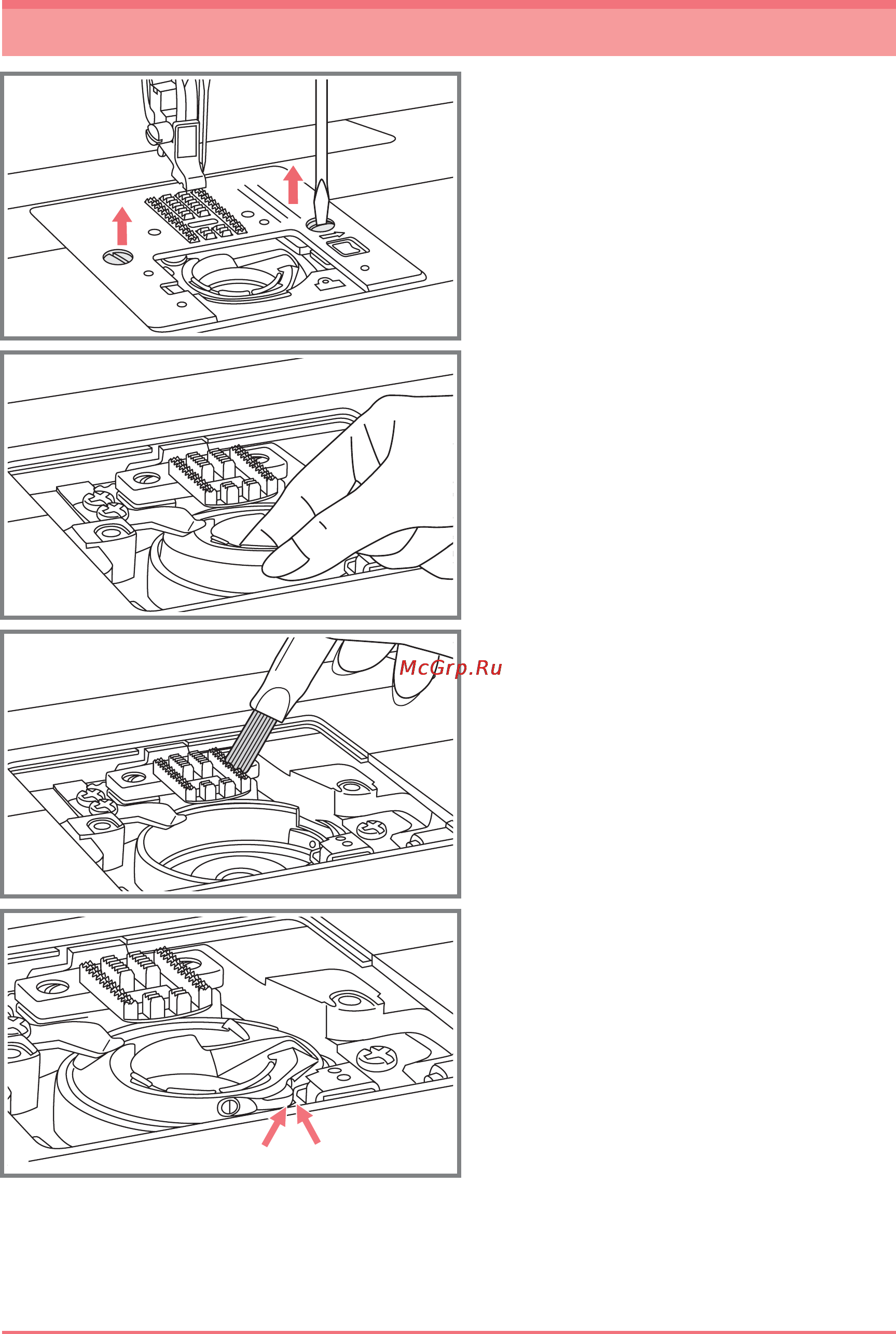

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ МАШИНЫ 3 Снимите прижимную лапку Открутите винты фиксации игольной пластины и снимите игольную пластину 4 Аккуратно выньте челночную вставку 5 Почистите кисточкой зубчики нижнего транспортера ткани детали механизма челночного устройства и протрите их сухой мягкой тканью 6 Установите на место челночную вставку так чтобы носик челночной вставки а упирался в ограничитель Ь см рис 6 Необходимо чтобы вставка была установлена ровно и правильно иначе может произойти пробивка иглой челночной вставки Обязательно проверьте правильность установки медленно поверните маховое колесо на себя и проверьте чтобы игла нс ударялась в челночную вставку а проходила в специальную прорезь на ней После чистки и правильной установки челночной вставки установите игольную пластину закрепив ее винтами вставьте шпульку поставьте прижимную лапку на место и можете продолжать работать 62
