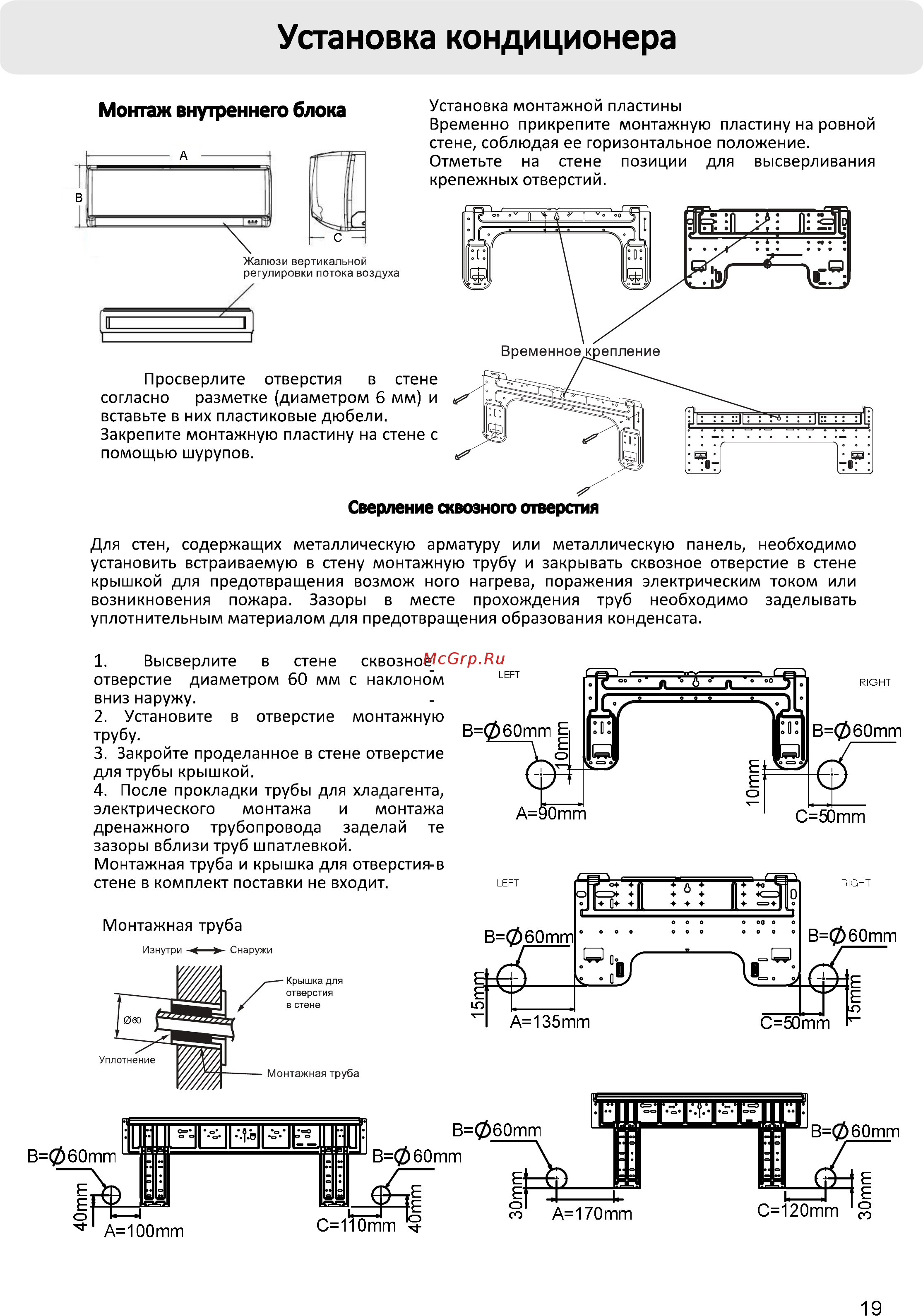

Установка кондиционера Установка монтажной пластины Временно прикрепите монтажную пластину на ровной стене соблюдая ее горизонтальное положение Отметьте на стене позиции для высверливания крепежных отверстий Монтаж внутреннего блока Просверлите отверстия в стене согласно разметке диаметром б мм и вставьте в них пластиковые дюбели Закрепите монтажную пластину на стене с помощью шурупов Сверление сквозного отверстия Для стен содержащих металлическую арматуру или металлическую панель необходимо установить встраиваемую в стену монтажную трубу и закрывать сквозное отверстие в стене крышкой для предотвращения возмож ного нагрева поражения электрическим током или возникновения пожара Зазоры в месте прохождения труб необходимо заделывать уплотнительным материалом для предотвращения образования конденсата 1 Высверлите в стене сквозное отверстие диаметром 60 мм с наклоном вниз наружу 2 Установите в отверстие монтажную трубу 3 Закройте проделанное в стене отверстие для трубы крышкой 4 После прокладки трубы для хладагента электрического монтажа и монтажа дренажного трубопровода заделай те зазоры вблизи труб шпатлевкой Монтажная труба и крышка для отверстия в стене в комплект поставки не входит Монтажная труба Изнутри Снаружи В 06Отт 40тт В 06Отт ____ 1 лъ я Д В 06Отт В 06Отт Е А 100тт _________ ______ Е С 110тт Е Е о со И А 170тт С 120тт 5 19
