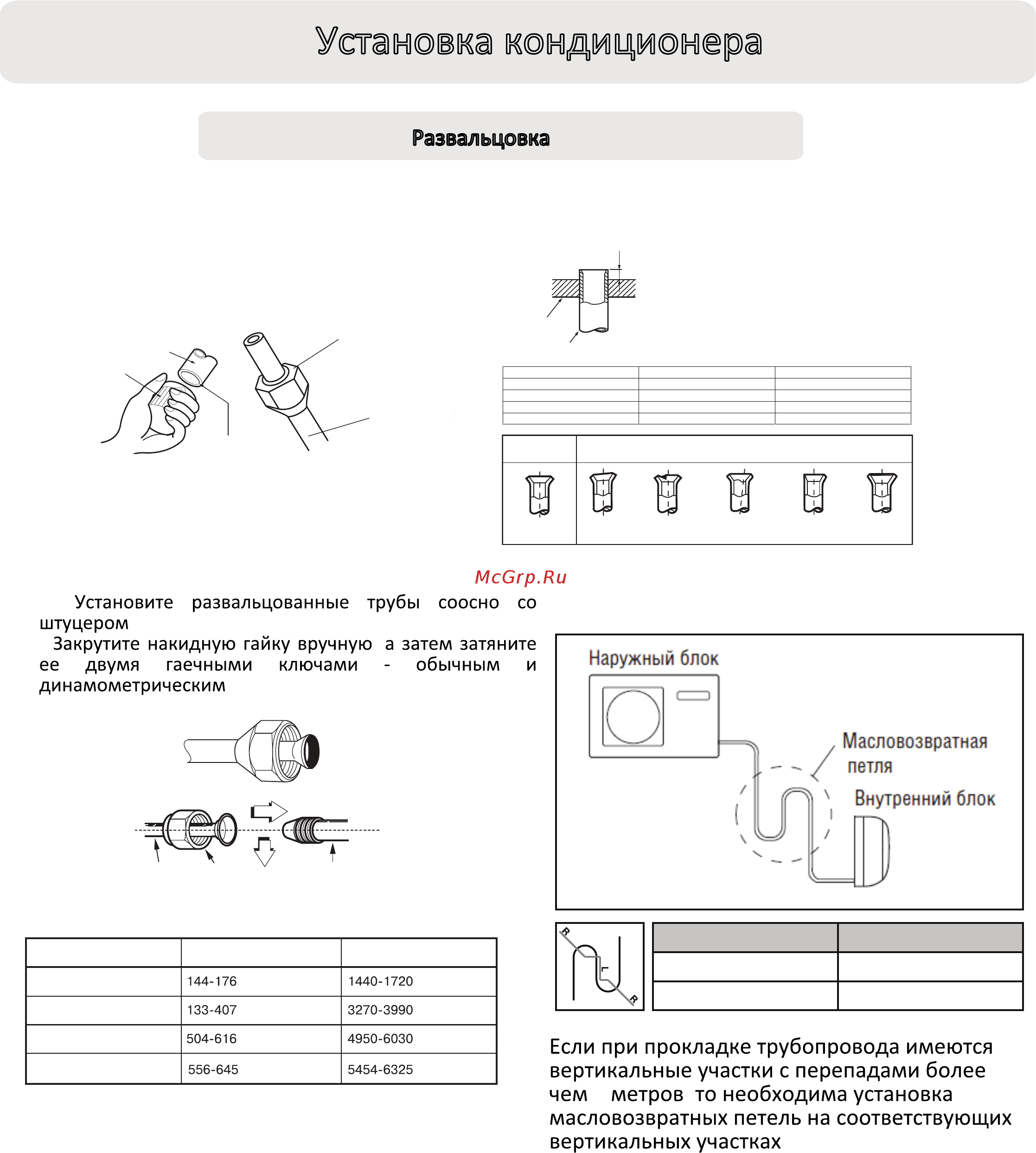

Установка кондиционера Развальцовка Отсоедините накидные гайки прикрепленные к внутреннему и наружному блокам кондиционера Перед развальцовкой установите их на трубки с которых уже удалены заусенцы и надета теплоизоляция А Накидная гайка Медная трубка Обжимка _ Медная труба Наружный диаметр мм 6 35 9 52 12 7 15 88 Максимум Амм 1 3 1 6 1 8 2 0 Правильно Минимум Амм 0 7 1 0 1 0 1 0 Не допускается Развальцуйте конус на конце трубы Убедитесь что конус выполнен правильно Установите развальцованные трубы соосно со штуцером Закрутите накидную гайку вручную а затем затяните ее двумя гаечными ключами обычным и динамометрическим Наружный блок 1 1 1 Масловозвратная петля Внутренний блок Трубка Накидная Патрубок гайка внутреннего блока Наружный диаметр мм Крутящий момент кгс м Крутящий момент Н см 6 35 144 176 1440 1720 9 52 133 407 3270 3990 12 7 504 616 4950 6030 15 88 556 645 5454 6325 м Ь мм R мм 300 500 300 500 Если при прокладке трубопровода имеются вертикальные участки с перепадами более чем 5 метров то необходима установка масловозвратных петель на соответствующих вертикальных участках 20
