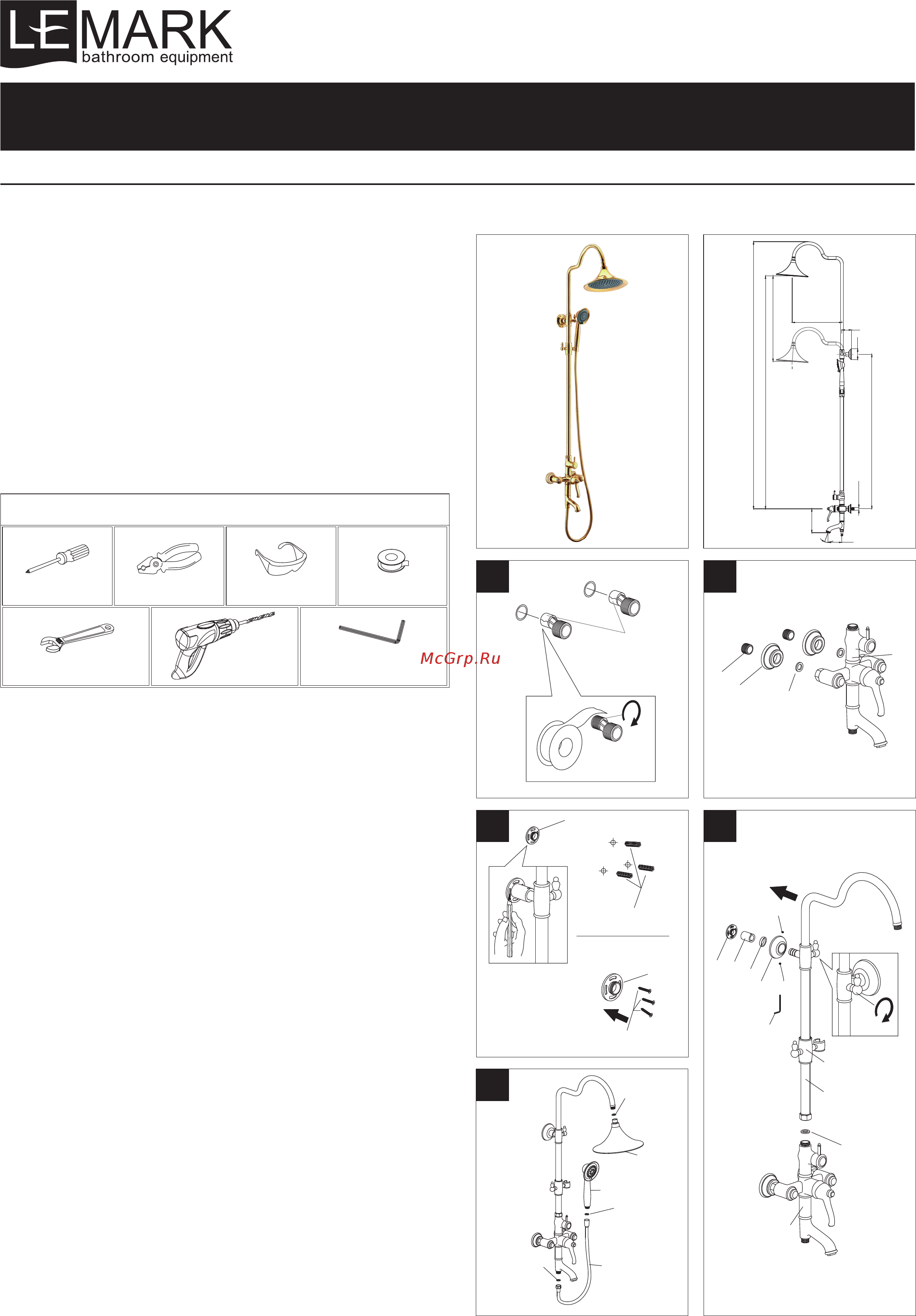

ПАСПОРТ ИЗДЕЛИЯ
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Во избежание выхода из строя керамических пластин картриджа
(из-за попадания между ними ржавчины и прочих мелких
посторонних предметов и частиц, содержащихся в водопроводной
системе), при монтаже рекомендуется установка фильтров грубой
очистки воды.
1) Вкрутите эксцентриковые переходники (4) в подводящие
водопроводные трубы. Используйте фум-ленту для надежной
герметизации резьбовых соединений;
2) Установите декоративные отражатели (3) и присоедините смеситель
(1) к эксцентриковым переходникам (4), предварительно установив
прокладки 3/4' (2);
3) Отмерьте необходимую высоту для крепежного кронштейна (17)
согласно схеме (1150 +/- 5 мм). Прижмите крепежный кронштейн (17)
к стене и поставьте метки. Просверлите отверстия и вставьте дюбели
(20). Закрепите крепежный кронштейн на стене, вкрутив в дюбели (20)
шурупы (19);
4) Установите штангу для верхнего душа (6) с надетым на нее
держателем душевой лейки (7) на корпус смесителя (1), используя
прокладку 3/4' (5) и зафиксируйте. Вставьте крепление на штанге в
крепежный кронштейн (17) с установленной крепежной втулкой (16),
прокладкой (14) и декоративным отражателем (13). Зафиксируйте
крепление винтами (15) при помощи ключа-шестигранника (18),
входящего в комплект. Желаемая высота верхнего душа фиксируется
при помощи рукоятки, расположенной на корпусе штанги;
5) Присоедините шланг для душа (8) к смесителю, используя
прокладку 1/2' (9). После установки смесителя необходимо медленно
открыть воду на полную мощность и дать ей «протечь» в течение 1
минуты. После этого смеситель можно использовать в рабочем
режиме. Пролив нужно выполнить до установки верхнего душа и
душевой лейки! Перед проливом также рекомендуется снять аэратор
во избежание его возможного засорения. Установите на штангу
верхний душ (11), используя входящую в комплект прокладку 1/2' (12).
Присоедините душевую лейку (10) к душевому шлангу (8), используя
прокладку 1/2' (9).
Монтаж
Убедитесь, что cистема водоснабжения удовлетворяет следующим
параметрам:
- температура воды находится в интервале от 4 до 75 градусов
Цельсия;
- рабочее давление воды составляет от 0,1 до 0,6 МПа;
- максимальное давление воды не превышает 1 МПа;
- разница давления в трубах с горячей и холодной водой – не более 10%.
2. Проведите очистку подводящих труб, чтобы гарантировать отсут-
ствие посторонних частиц в выдаваемом потоке воды.
3. Для монтажа резьбовых соединений используйте фум-ленту. После
окончания работ проверьте, чтобы все детали были правильно и
надежно закреплены.
Перед началом монтажа
Благодарим Вас за выбор продукции LEMARK! Сантехника LEMARK обеспечит вам удобство и комфорт!
Сантехника LEMARK производится в соответствии со всеми стандартами и техническими условиями, установленными в странах-
участниках Евразийского экономического сообщества (Таможенного союза) и странах СНГ.
GREEK LM5562GG. СМЕСИТЕЛЬ ДЛЯ ВАННЫ И ДУША С ЛЕЙКОЙ «ТРОПИЧЕСКИЙ ДОЖДЬ»
И ПОВОРОТНЫМ ИЗЛИВОМ
1
2
3
4
5
Рекомендуемый набор инструментов
Отвертка Пассатижи Защитные очки Фум-лента
Разводной ключ Дрель
Ключ-шестигранник
(входит в комплект)
1732
1986
636
369
1150±5
177
104
G1/2"
Ø80
72
4
3
2
1
4
17
20
17
6
6
5
7
17
16
14
13
18
15
15
9
11
10
12
9
8
