Монтаж

внутреннего

блока

ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО БЕТОННЫХ

ИЛИ КИРПИЧНЫХ СТЕН

Если стена изготовлена из кирпича, бетона или

подобных материалов, просверлите отверстия

диаметром 5 мм и вставьте в них

прилагаемые дюбели. Затем закрепите

монтажную пластину на стене, ввернув винты

непосредственно в дюбели.

ОСТОРОЖНО!

При сверлении отверстия в стене старай-

тесь не повредить проводку, трубопроводы

и др. чувствительные элементы.

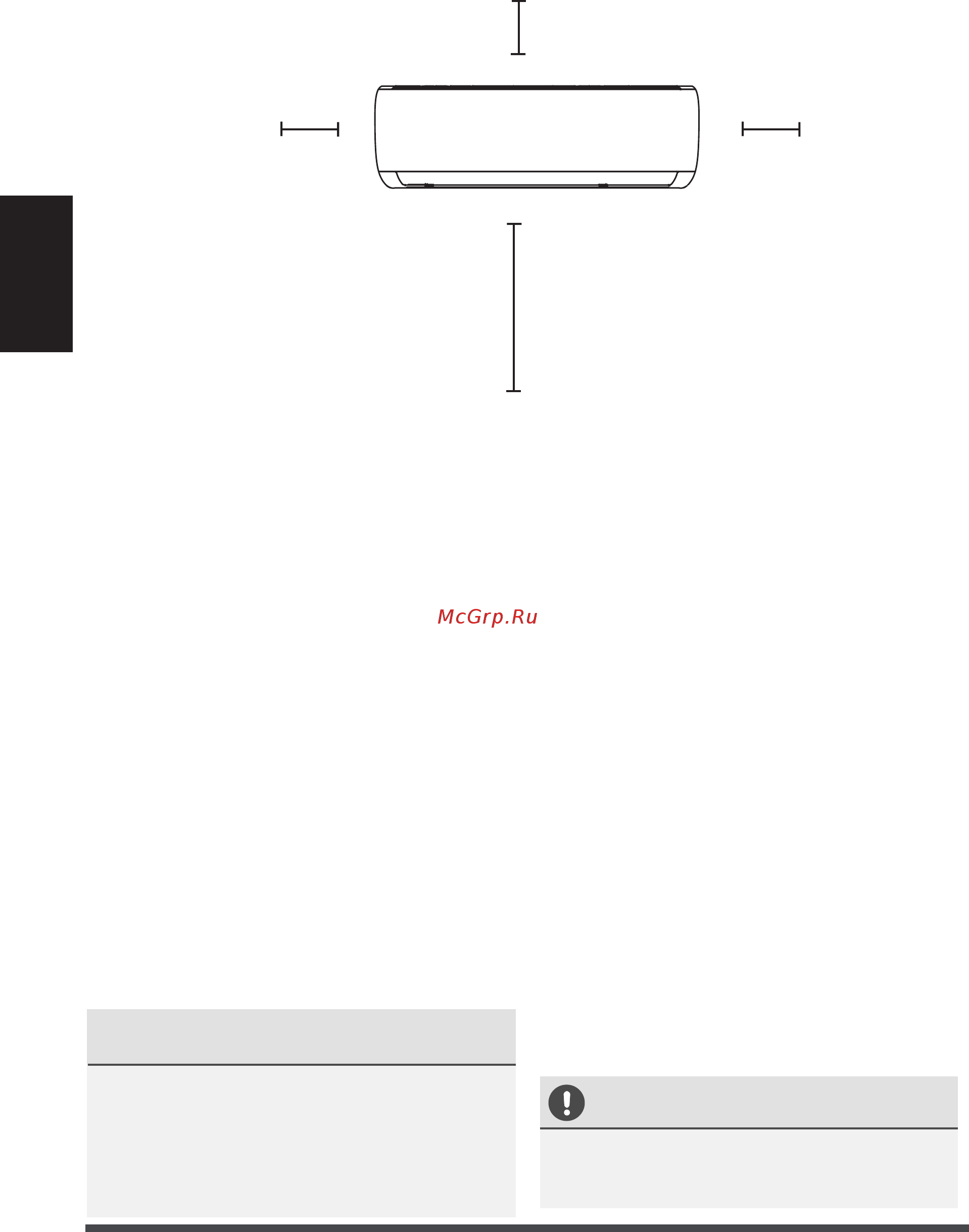

На следующем рисунке показаны необходимые расстояния от стен и потолка.

Шаг 2. Прикрепить к стене монтажную пла-

стину

Монтажная пластина — это деталь, на которую

устанавливается внутренний блок.

1. Отверните винты, которыми монтажная пла-

стина крепится к задней стороне внутренне-

го блока.

2. Поместите монтажную пластину на стену в

месте, соответствующем требованиям, при-

веденным в разделе «Выбрать место для

установки» (размеры монтажной пластины

указаны в соответствующем разделе).

3. Просверлите отверстия для монтажных вин-

тов в следующих местах:

• там, где расположены стойки, способные

выдержать вес блока;

• в местах, которые находятся напротив кре-

пежных отверстий монтажной пластины.

4. Закрепите монтажную пластину на стене

с помощью прилагаемых винтов.

5. Убедитесь в том, что монтажная пластина

плотно прилегает к стене.

Шаг 3. Просверлить в стене отверстие для

соединительного трубопровода

Вам необходимо просверлить отверстие в стене,

предназначенное для трубопровода хладагента,

дренажной трубы и сигнального кабеля, соеди-

няющих внутренний и наружный блоки.

1. Разметьте отверстия в стене, исходя из рас-

положения монтажной пластины. См. раздел

«Размеры монтажной пластины» на следую-

щей странице, который поможет определить

оптимальное местоположение отверстия.

Отверстие в стене должно иметь диаметр не

менее 65 мм и небольшой уклон вниз для об-

легчения отвода конденсата.

2. С помощью трубчатого сверла просверлите в

стене отверстие диаметром 65 мм. Отверстие

следует просверлить с небольшим наклоном

вниз, чтобы наружный край отверстия был

ниже внутреннего края приблизительно на

5–7 мм. Это обеспечит свободный слив кон-

денсата (см. рис. 3.2).

3. Поместите в отверстие защитную манжету.

Это защитит края отверстия и поможет гер-

метизировать его после завершения монта-

жа.

Не менее 12 см Не менее 12 см

Не менее 2,3 м

Рис. 3.1

Не менее 15 см
