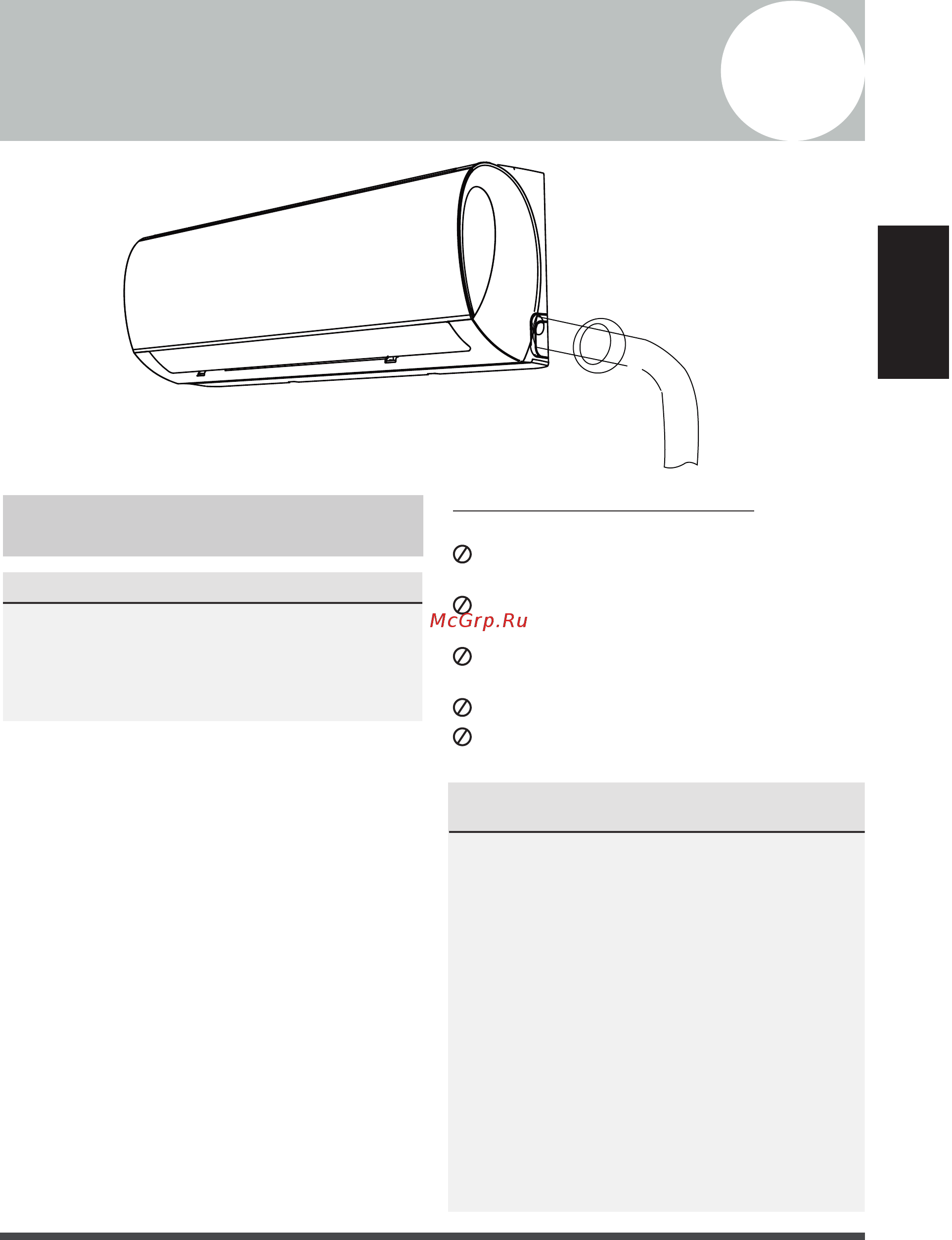

Страница 11
Монтаж
внутреннего
блока
Монтаж внутреннего блока
4
Инструкции по монтажу:
внутренний блок
ПОДГОТОВКА К МОНТАЖУ
Перед монтажом внутреннего блока
сверьтесь с табличкой на упаковке изде-
лия и убедитесь в том, что номер модели
внутреннего блока соответствует номеру
модели наружного блока.
Шаг 1. Выбрать место для установки
Перед монтажом внутреннего блока следует
выбрать место для его установки. Ниже приве-
дены условия, выполнение которых позволит
подобрать подходящее место.
Место для установки блока должно удовлет-
ворять следующим требованиям.
; Хорошая циркуляция воздуха.
; Удобство организации дренажа.
; Шум при работе блока не должен беспо-
коить других людей.
; Прочное, не передающее вибрацию осно-
вание.
; Достаточная несущая способность стены,
позволяющая выдержать вес блока.
; Место размещения блока должно на-
ходиться на расстоянии не менее одного
метра от других электрических приборов
(телевизоров, радиоприемников, ком-
пьютеров).
ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ блок
в следующих местах.
Возле источников тепла, пара или горючих
газов.
Возле легковоспламеняющихся предметов,
например штор или одежды.
Вблизи препятствий, способных помешать
циркуляции воздуха.
Возле дверных проемов.
В местах, подверженных воздействию пря-
мого солнечного света.
ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО
ОТВЕРСТИЯ В СТЕНЕ
(При отсутствии вмонтированного трубопро-
вода хладагента)
При выборе места установки следует пред-
усмотреть достаточно места для отверстия в
стене (см. шаг «Просверлить в стене отвер-
стие для соединительного трубопровода»)
для сигнального кабеля и трубопровода хла-
дагента, соединяющих внутренний и наруж-
ный блоки. По умолчанию все трубопроводы
располагаются с правой стороны внутренне-
го блока (если смотреть
с передней стороны блока). Однако имеется
возможность расположить трубопроводы как
с правой, так и с левой стороны блока.
