Техническая информация
71

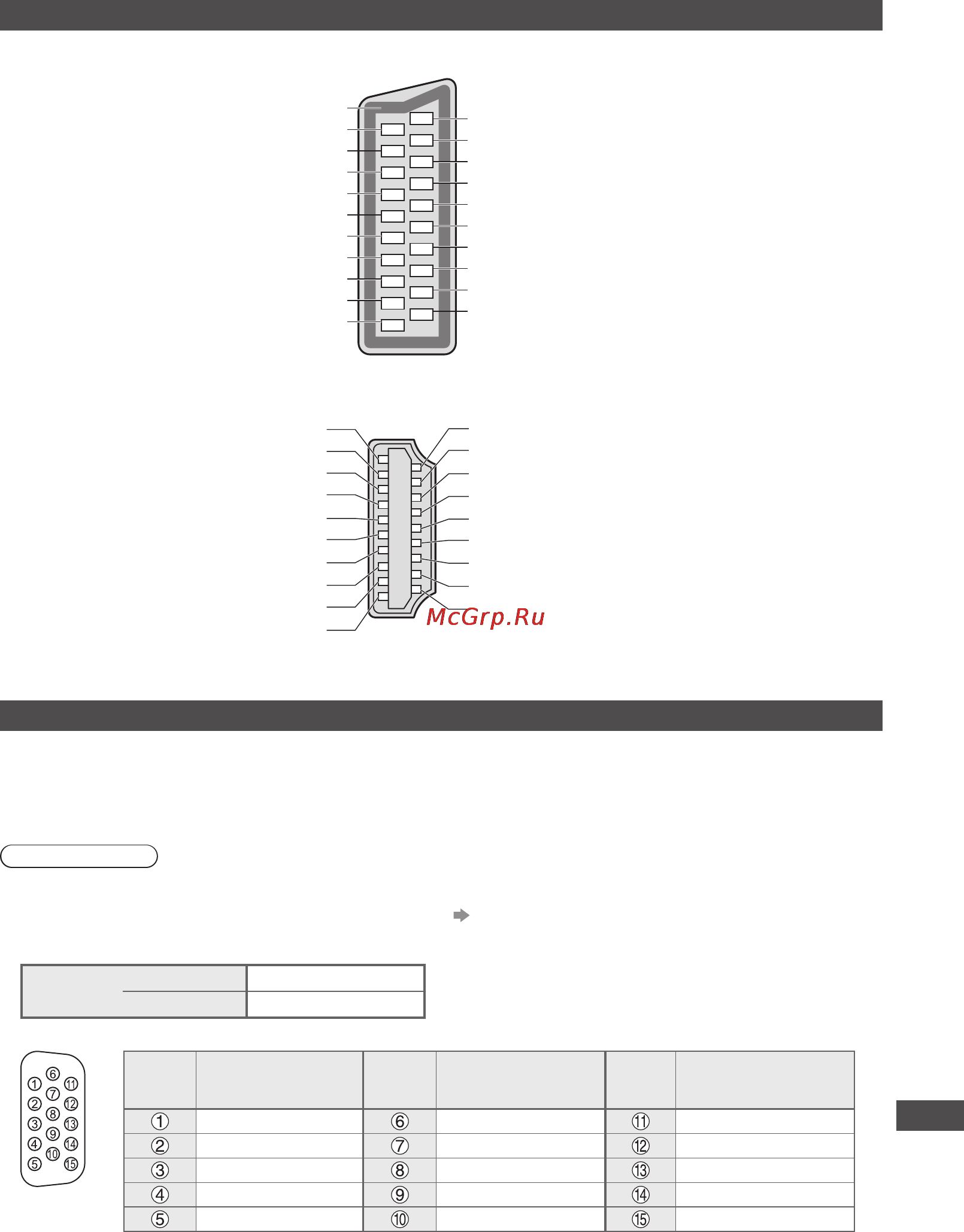

Информация о разъемах SCART и HDMI
Разъем AV1 SCART (RGB, VIDEO, Q-Link)
Разъем земля 21
CVBS выход (видео) 19
CVBS земля 17
Красный вход 15
Красный земля 13
Зеленый вход 11
Зеленый земля 9
Синий вход 7
Синий земля 5
Аудио выход (Л) 3
Аудио выход (П) 1
20 CVBS вход (видео)
18 Состояние RGB земля
16 Состояние RGB
14 Земля
12 --
10 Данные Q-Link
8 Состояние CVBS
6 Аудио вход (Л)
4 Аудио земля
2 Аудио вход (П)
Разъем HDMI
Детектор “горячего” подключения 19
Заземление DDC/CEC 17
Сигнал SCL 15
Сигнал CEC 13
Экран тактовой частоты сигнала TMDS
11
Сигнал TMDS Data0− 9
Сигнал TMDS Data0+ 7
Экран сигнала TMDS Data1 5
Сигнал TMDS Data2− 3
Сигнал TMDS Data2+ 1
18 Питание +5 В
16 Сигнал SDA
14 Служба
12 Тактовая частота TMDS−
10 Тактовая частота TMDS+
8 Экран сигнала TMDS Data0
6 Сигнал TMDS Data1−
4 Сигнал TMDS Data1+
2 Экран сигнала TMDS Data2
Подсоединение ПК
К этому телевизору может быть подключен ПК так, что на телевизоре отображается экран ПК и слышен звук.
•
Сигналы ПК, которые могут вводиться: Частота горизонтальной развертки от 31 до 69 кГц; частота
вертикальной развертки от 59 до 86 Гц (сигнал, содержащий более 1024 линий, может вызвать неправильное
отображение изображения).
•
Адаптер ПК не нужен для совместимого с DOS/V 15-штырькового соединителя D-sub.
Примечание
•
Некоторые модели ПК не могут быть подключены к этому телевизору.
•
При использовании ПК установите качество цвета дисплея ПК на самое высокое значение.
•
Относительно подробностей применимых сигналов ПК “Поддерживаемые форматы входных
видеосигналов” (стр. 70)
•
Максимальное разрешение дисплея
Формат
4:3 1440 × 1080 пикселы
16:9 1920 × 1080 пикселы
Сигнал 15-штырькового соединителя D-sub
Номер
штекера
Название сигнала
Номер
штекера
Название сигнала
Номер
штекера
Название сигнала
R GND (Заземление) NC (не подсоединен)
G GND (Заземление) NC (не подсоединен)
B GND (Заземление) HD (HSYNC)
NC (не подсоединен) NC (не подсоединен) VD (VSYNC)
GND (Заземление) GND (Заземление) NC (не подсоединен)
