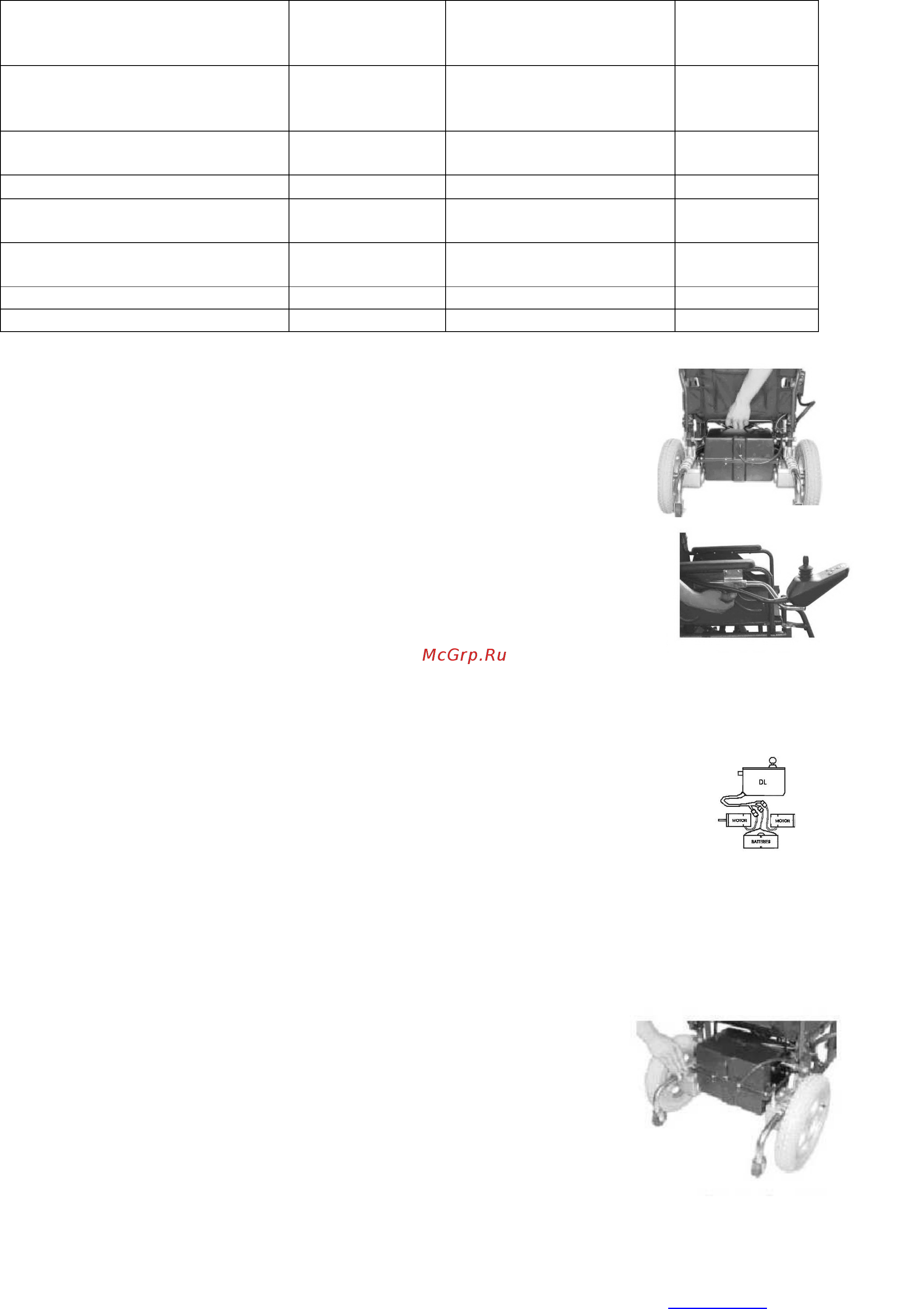

Армед FS111A [3/7] Установка аккумуляторного отсека
![Армед FS111A [3/7] Установка аккумуляторного отсека](/views2/1311800/page3/bg3.png)
Торговая марка «АРМЕД» (495) 411-08-11, (812) 702-73-02, (343) 368-12-33 www.armed.ru
1. Габариты коляски в рабочем
состоянии (ДхШхВ), мм
1100 х 630 х 920 9. Максимальный угол
подъема коляски по
поверхности
12
°
2. Габариты коляски в
сложенном состоянии (ДхШхВ),
мм
720 х 400 х 710 10. Максимальная высота
препятствия, мм
40
3. Вес нетто/брутто (включая
батареи), кг
58,2/66,2 11. Пробег после зарядки 20 км
4. Грузоподъемность (макс), кг 110 12. Шум
≤
65 дБА
5. Диаметр поворотного колеса,
мм
200 13. Характеристики
электропитания
2 х 12В = 24В
28 Ач
6. Диаметр ведущго колеса, мм 310 14. Мощность двигателя,
Вт
200 х 2
7. Размеры сиденья (ДхШ), мм 400 х 410 15. Ток зарядки, А 3,5
8. Скорость 0 – 6 км/ч 16. Вход зарядки 220 В, 50 Гц
Таблица 1 Основные параметры
2. Установка батареи
Для замены батарей, поместите две новые аккумуляторные батареи
в аккумуляторный отсек. Соедините катод батареи Б красным коротким
проводом, а катод батареи А синим коротким проводом. Затем закройте
аккумуляторный отсек.
3. Установка аккумуляторного отсека
1) Откройте инвалидное кресло, поднимите аккумуляторный
отсек, затем повесьте крюки отсека на поддерживающую штангу
аккумуляторного отсека (см. Рисунок 4.)
2) Соедините разъем питания блока управления с разъемом
питания аккумуляторного отсека.
4. Установка блока управления
1) Вставьте стойку блока управления в крышку крепления блока управления рядом с подлокотником,
отрегулируйте положение блока управления и закрепите винтовую гайку
(см. Рисунок 5.)
2) Соедините соединитель блока управления, обозначенный
надписью LEFT
(левый), с левым двигателем. Соедините с
оединитель
блока управления, обозначенный надписью RIGHT
(правый),
с правым двигателем. (см. Рисунок 6)
5. Инструкция по эксплуатации блока управления
1) Нажмите кнопку питания (I/O), загорится индикатор питания. Когда горит первый индикатор питания
справа (зелёный), это означает, что питания достаточно.
2) Скорость передвижения может быть отрегулирована кнопками
регулировки скорости на блоке управления. При трогании используйте
низкая скорость.
3) Перемещайте ручку плавно, чтобы тронуться медленно. Переместите
ручку вперед для движения вперед; переместите
ручку влево для движения влево; переместите ручку
вправо для движения вправо; переместите ручку назад
для движения назад.
4) Чтобы просигналить, нажмите кнопку звукового сигнала.
6. Приведение в движение помощником
В случае разрядки аккумуляторов
, переместите переключатель
муфты, тормоз при этом разблокируется, помощник сможет
толкать кресло сзади (см. Рисунок 7).
Рисунок 4
Рисунок 5
Батареи
Двигатель
Рисунок 7
Рисунок 6
