Раздел «Техническая помощь» / Сборка - 12
Выпуск 2 от 11.02.2008
63
Qmed 46-180/46-240
- Сборку начинают со 2 панели. Если в комплекте имеется вибрирующая платформа, провода
электропитания и управления проходят через отверстия панели.
- Установите панель на основание, обращая внимание на то, чтобы каждый провод платформы
(исходной) проходил в соответствующее отверстие (см рис 1 12-05). Расположите панель так,
чтобы 4 резьбовые шпильки входили в соответствующие отверстия. Кабель с 4-контантным
разъемом входит в отверстие основания.
- Закрепите панель на платформе, с помощью гаек с шайбами из пакета n°1 (см рис. 12-06).
- Удалите защитную пленку на краях панели (см рис. 12-07).
- Затем собирают панель n° 5. Пользуйтесь теми же инструкциями, как и для панели n° 2.

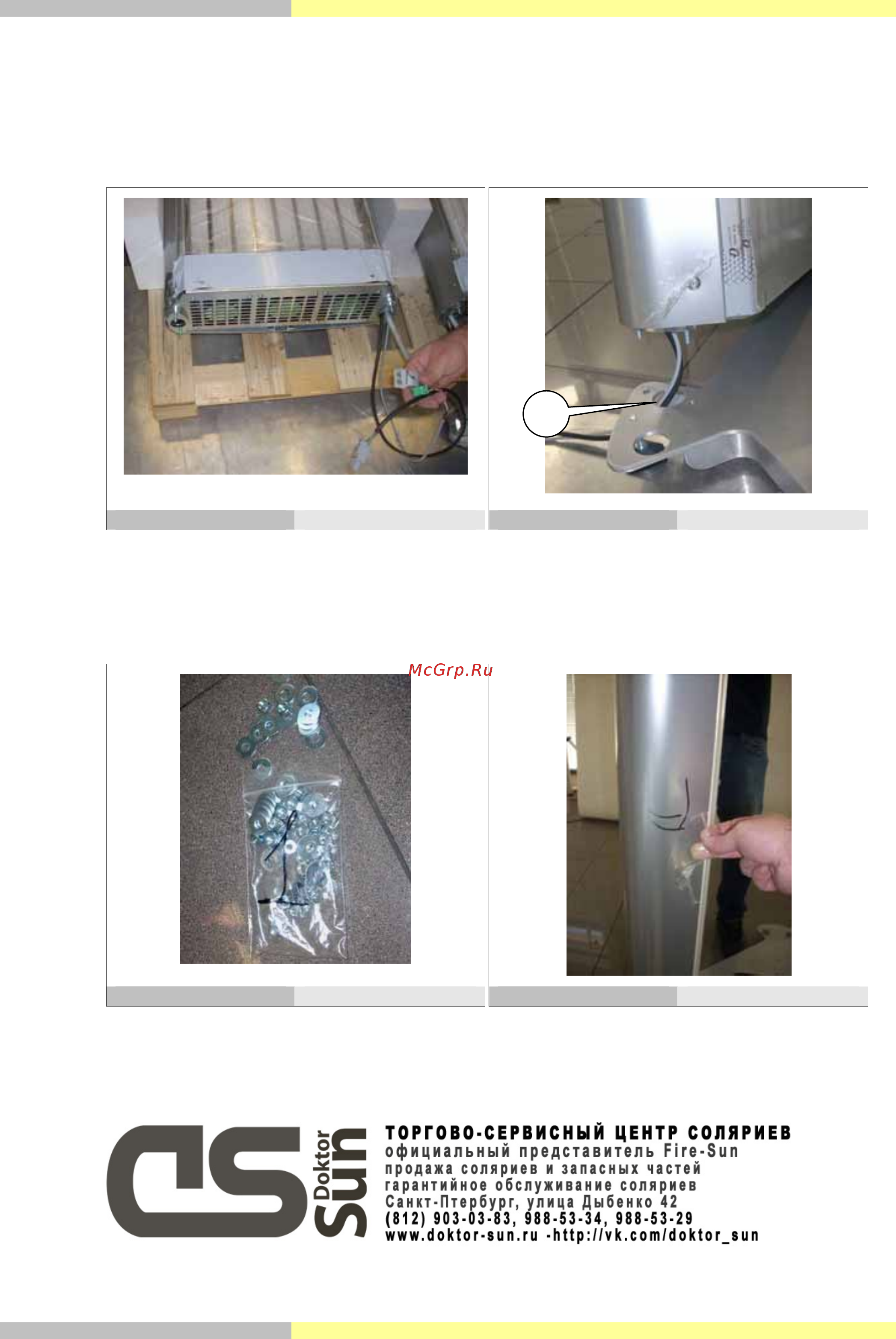

рис. 12-07рис. 12-06
рис. 12-05рис. 12-04
