1. Введение.
Оригинальный способ формирования сварочной характеристики и устройство для
его осуществления, охраняемые патентом РФ RU#2124559C1 и положенные в основу
аппаратов нашего производства, обеспечивают недостигнутые ранее другими
аналогичными аппаратами эксплуатационные параметры и уникальное
энергосбережение. По многочисленным отзывам независимых экспертов наши изделия
признаны техникой нового поколения.
Выпускаемая ЗАО «Электроприбор» электросварочная техника обладает уникальна
высоким энергосбережением, малым весом и габаритами. Возможна длительная и
надежная работа аппарата без перегрева с любыми электродами даже от простой
осветительной сети (220В).
Серийная продукция нашего предприятия получила высшие оценки лучших
специалистов: легкое зажигание, устойчивое горение дуги и отсутствие разбрызгивания
металла. Простое достижение высокого качества сварных швов, в том числе
высоколегированных сталей, любыми электродами, простая конструкция, высокая
надежность, легкое обслуживание - отличительные особенности всех моделей
семейства аппаратов "Дуга".
Во время работы наши аппараты не создают помех в электрической сети и не
оказывает заметного влияния на работу телевизоров и компьютеров.
Аппараты использовались на восстановлении «Белого Дома», реконструкции
Кремля, строительстве мемориала «Победы» на Поклонной Горе, стадионе «Лужники»
и восстановлении Храма Христа Спасителя в г. Москве.
Вся продукция нашего предприятия сертифицирована ГОССТАНДАРТОМ
РОССИИ.
2. Назначение.
Сварочный аппарат постоянного тока предназначен для ручной дуговой сварки
прямого и сложного профиля различных металлов и сплавов на постоянном токе любой
полярности всеми видами электродов, а также в среде защитных газов. Его можно
использовать в производственных цехах и полевых условиях, в передвижных
мастерских, коммунальном хозяйстве и т.п.
Климатическое исполнение аппарата - У, категория размещения - 3, тип
атмосферы II по ГОСТ 15150, но для работ при нижнем значении температуры
окружающей среды от 258°К (-15°С) до 313°К (+40°С).
Не допускается использование аппаратов во взрывоопасной среде, а также
содержащей едкие пары и газы, разрушающие металлы и изоляцию.
Допускается кратковременная (не более 6 часов) эксплуатация аппарата при
температуре окружающей среды 318°К (+45°С) и относительной влажности 98%.
Степень жесткости климатических факторов внешней среды III по ГОСТ
16962.1.
Степень защиты по IP 22 по ГОСТ 14254.
3. Комплект поставки.
Сварочный аппарат: 1 шт.
Паспорт и инструкция по эксплуатации: 1 шт.
Вставка СКР-31 2 шт.
4. Общие указания и меры безопасности.
4.1. Перед началом эксплуатации аппарата ознакомьтесь с инструкцией по
эксплуатации, произведите внешний осмотр аппарата и внимательно прочтите
имеющиеся на нем надписи, что обеспечит правильное и безопасное использование всех
его возможностей.
4.2. Запрещается работа аппарата при неработающих вентиляторах.
4.3. ЗАО «Электроприбор» обладает приоритетом на производство данного
аппарата, совершенствует конструкцию и имеет право вносить изменения,
неухудшающие его технические характеристики.
4.4. При подготовке и проведении работ с аппаратом, обслуживающий персонал
должен соблюдать требования действующих:
- «Правил технической эксплуатации электроустановок-потребителей и
правил техники безопасности при эксплуатации электроустановок-
потребителей напряжением до 1000В»;
- типовых инструкций по охране труда по профессиям;
- нормативных документов по безопасности труда, действующих в отрасли;
- настоящей инструкции по эксплуатации.
4.5. К техническому обслуживанию допускаются лица, прошедшие курс
обучения на право выполнения сварочных работ.
4.6. ЗАПРЕЩАЕТСЯ:
- работа аппарата без заземления;
-работа аппарата с открытыми: боковыми стенками аппарата и
крышкой отсека сетевых клеммных зажимов;
- перемещение аппарата, подключенного к сети;
- наличие на корпусе аппарата посторонних предметов;
- подключать и отключать сварочные провода при включенном аппарате;
- эксплуатировать аппарат при повышенном напряжении сети (более чем на 5%);
- оставлять работающий аппарат без присмотра.
5. Подготовка и порядок работы.
5.1. В случае транспортирования или хранения аппарата в условиях повышенной
влажности или низких температур, выдержите его при температуре 20 ± 5°С в течение 5
час, если предполагается дальнейшее использование в отапливаемом помещении.
5.2. На лицевой панели аппарата (см. рис.1) находится регулятор сварочного тока.
Каждому положению регулятора соответствует свое усредненное значение сварочного
тока, т. к. в одном и том же положении регулятора величина сварочного тока зависит от
диаметра и марки применяемых электродов, величины дугового промежутка, длины и
диаметра сварочных проводов и т. д. Поэтому, в каждом конкретном случае, истинная
величина сварочного тока может отличатся от указанной на лицевой панели аппарата
величины до 20%. Для изменения положения регулятора необходимо приподнимать
ручку.
5.3.Перед включением сварочного аппарата необходимо:
- убедиться, что напряжение в питающей сети соответствует
паспортным данным и не превышает его более чем на 5%;
- установить выключатель «сеть» в положение «откл»;
- осмотреть и убедиться в хорошей изоляции сварочных
проводов и подключить их к клеммам аппарата в нужной
полярности, убедившись, что концы рабочих сварочных
кабелей не касаются один другого.
- установить переключатель «регулятор тока» в положение,
соответствующее минимальному значению;
-открыть лючок с надписью «СЕТЬ», подключить сетевой
кабель сечением не менее 4,0 мм
2
к двум сетевым клеммам и
прикрепить его хомутом к корпусу. Для аппаратов
с комбинированным питанием предварительно
учесть напряжение питающей сети, на которое рассчитан аппарат, например, 220В
однофазной сети либо 380В двухфазной. Заводская установка напряжения на аппаратах
с комбинированным питанием - на 380В. При необходимости установки однофазного
питающего напряжения 220В на двух левых клеммах произвести переподключение
проводника с клеммы с маркировкой "380В" на клемму с маркировкой "220В". Схема
подключения изображена на рисунке №2.
Рис.2. Варианты подключения изделий к питающей сети
а) подключение аппаратов 318М1 и 318М1Е на 220В и 220-240В, 318М1 Профессионал и
318М1Е Профессионал на 220В и 220-240В к однофазной сети 220В
- установить выключатель «сеть» в положение «вкл»;
- убедиться в нормальной работе вентилятора;
- проверить работу аппарата.
5.4. Для изменения сварочного тока, необходимо:
- прервать горение электрической дуги;
- приподнять ручку и установить переключатель "регулятор тока" в требуемое
положение;
5.5. Для отключения аппарата необходимо:
- прервать горение электрической дуги;
- установить выключатель «сеть» в положение «откл»;
-кратковременным замыканием сварочных проводов разрядить конденсаторы,
находящиеся в аппарате:
-отключить сетевой кабель от питающей сети.
5.6. Эксплуатация и транспортировка аппарата должна производиться только в
вертикальном положении (ручками и лицевой панелью вверх) и должна исключать
механические воздействия, приводящие к деформации корпуса и его составных частей.
5.7. При сварке в среде аргона сварочный ток может значительно превышать
значения, указанные на лицевой панели (см. рис. I). В этом случае необходимо строго
соблюдать режим ПВ. 6. Техническое обслуживание.
6.1. В период эксплуатации аппарата необходимо проверять:
-целостность заземляющих проводов и нагрузочных клемм - ежедневно;
-надежность работы системы охлаждения аппарата - ежедневно;
-сопротивление изоляции проводов и обмоток ( не менее 2,5МОм.) - два
раза в год.
6.2. ВНИМАНИЕ! Для обеспечения высокой надежности, в изделии применена
интенсивная принудительная вентиляция. В случае использования аппарата в
запыленных условиях необходимо, не реже, чем раз в три месяца удалять пыль при
помощи волосяной щетки и пылесоса с внутренних блоков изделия, открыв для этого
боковые крышки.
. Транспортирование и хранение.
7.1. Упакованные аппараты должны перевозиться транспортом, исключающим
возможность механических повреждений и атмосферного влияния.
7.2. Перемещение аппарата должно выполняться за ручки при отключенных
сварочных проводах и смотанном сетевом кабеле.
7.3. Гарантийный срок хранения 1,5 года со дня продажи (см. ниже).
7.4. Хранение аппарата должно осуществляться в помещении, не содержащем
пыли и агрессивных веществ, вызывающих коррозию.
7.5. Хранение аппарата в течение гарантийного срока должно
производиться в потребительской таре изготовителя при температуре воздуха
от - 20°С до + 45°С и относительной влажности воздуха до 80%.
Транспортировать только в ВЕРТИКАЛЬНОМ положении!
9. Гарантии изготовителя.
9.1. Изготовитель гарантирует надежную работу аппарата и соответствие
техническим характеристикам в течение 18 месяцев со дня продажи при соблюдении
требований инструкции по эксплуатации, но не более 24 месяцев со дня выпуска
изделия.
9.2. Техническое обслуживание, хранение и транспортирование оборудования
должно осуществляться в полном соответствии с требованиями настоящей инструкции.
Изготовитель не несет ответственности и прекращает гарантийные обязательства в
случае:
- наличия повреждений, возникших при подключении аппарата в сеть с
повышенным напряжением (более чем на 5%);
- самостоятельной разборки, сборки и изменения конструкции аппарата;
- наличия повреждений, возникших при включении аппарата в сеть при
неработающем вентиляторе;
- изменения электрической схемы аппарата;
- хранения сварочного аппарата в помещении, содержащем пыль и агрессивные
вещества, вызывающие коррозию;
- наличия механических повреждений, возникших при несоблюдении правил
хранения, транспортирования и эксплуатации (например при падении, ударе и т.п.);
9.3. В случае отсутствия отметки о продаже, гарантийный срок исчисляется от
даты выпуска изделия.
б) подключение аппаратов 318М1 и 318М1Е на 380В и 380-400В, 318М1 Профессионал и
318М1Е Профессионал на 380В и 380-400В к двухфазной сети 380В
в) подключение аппарата 318М1 с комбинированным питанием 220В или 380В

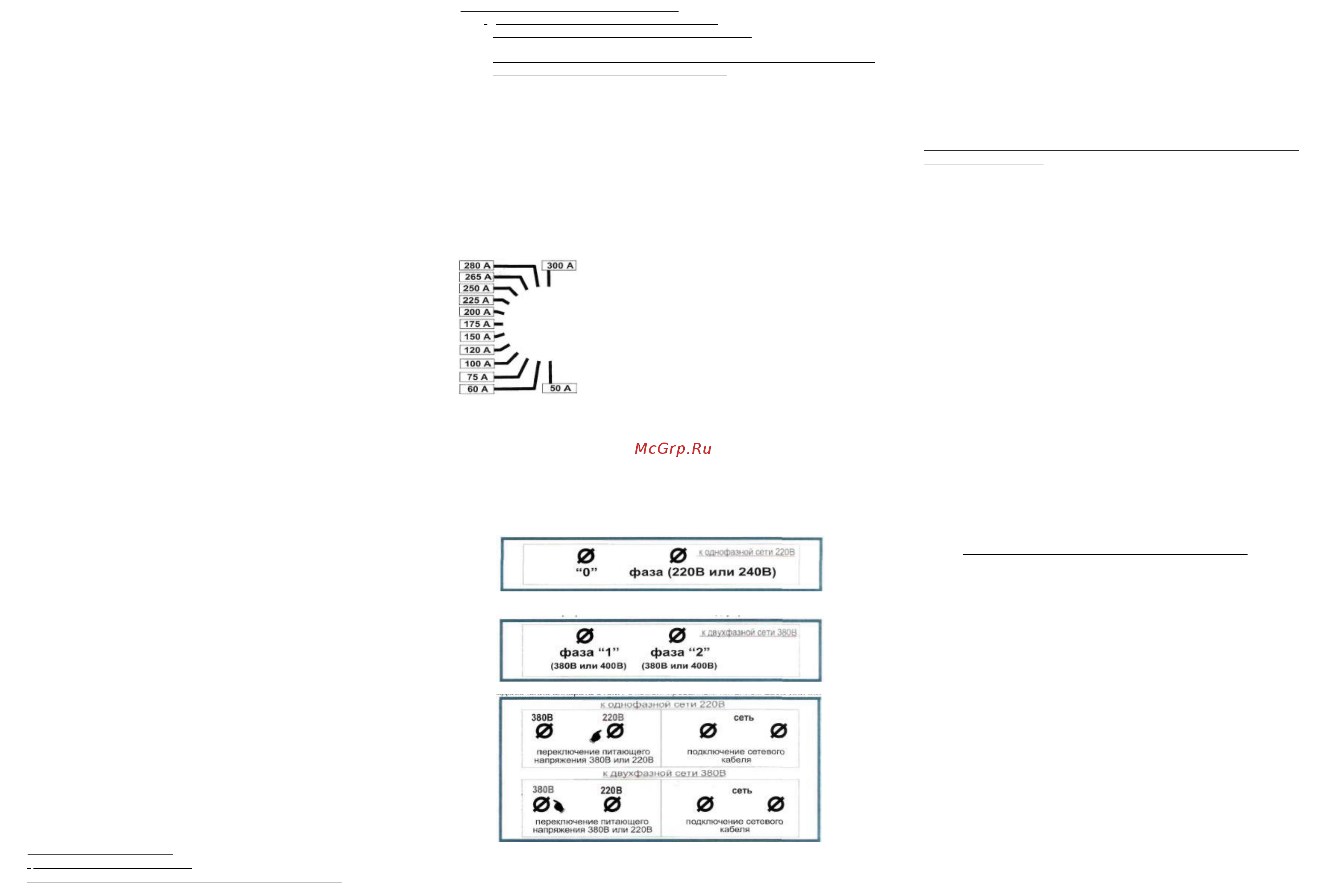

Рис.1 Регулятор сварочного тока.
