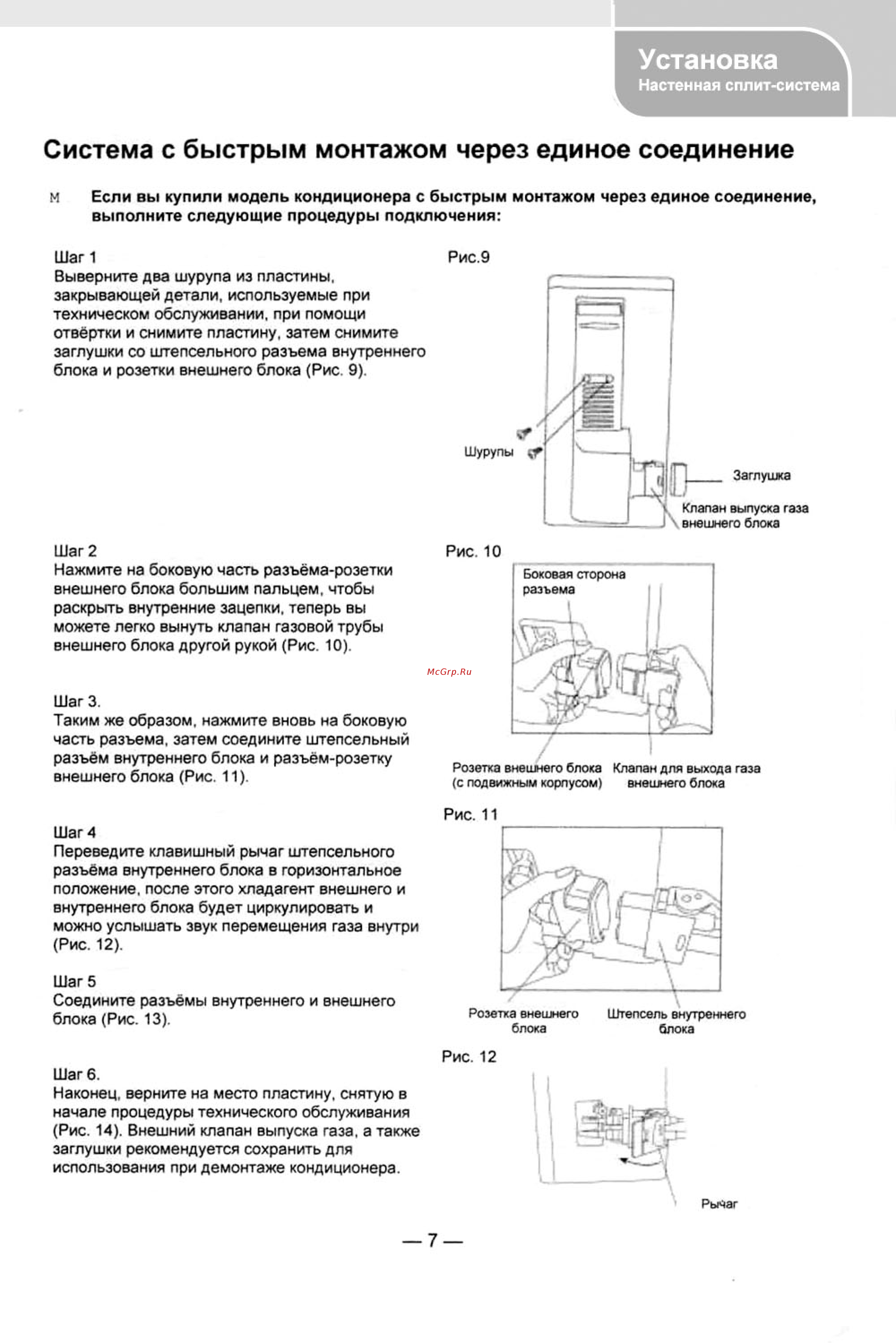

Установка Настенная сплит система Система с быстрым монтажом через единое соединение м Если вы купили модель кондиционера с быстрым монтажом через единое соединение выполните следующие процедуры подключения Шаг 1 Выверните два шурупа из пластины закрывающей детали используемые при техническом обслуживании при помощи отвёртки и снимите пластину затем снимите заглушки со штепсельного разъема внутреннего блока и розетки внешнего блока Рис 9 Рис 9 Шаг 2 Нажмите на боковую часть разъёма розетки внешнего блока большим пальцем чтобы раскрыть внутренние зацепки теперь вы можете легко вынуть клапан газовой трубы внешнего блока другой рукой Рис 10 Рис 10 ШагЗ Таким же образом нажмите вновь на боковую часть разъема затем соедините штепсельный разъём внутреннего блока и разъём розетку внешнего блока Рис 11 Боковая сторона разъема Розетка внешнего блока Клапан для выхода газа с подвижным корпусом внешнего блока Рис 11 Шаг 4 Переведите клавишный рычаг штепсельного разъёма внутреннего блока в горизонтальное положение после этого хладагент внешнего и внутреннего блока будет циркулировать и можно услышать звук перемещения газа внутри Рис 12 Шаг 5 Соедините разъёмы внутреннего и внешнего блока Рис 13 Розетка внешнего Штепсель внутреннего блока блока Рис 12 Шаг 6 Наконец верните на место пластину снятую в начале процедуры технического обслуживания Рис 14 Внешний клапан выпуска газа а также заглушки рекомендуется сохранить для использования при демонтаже кондиционера Рычаг 7
