Страница 2

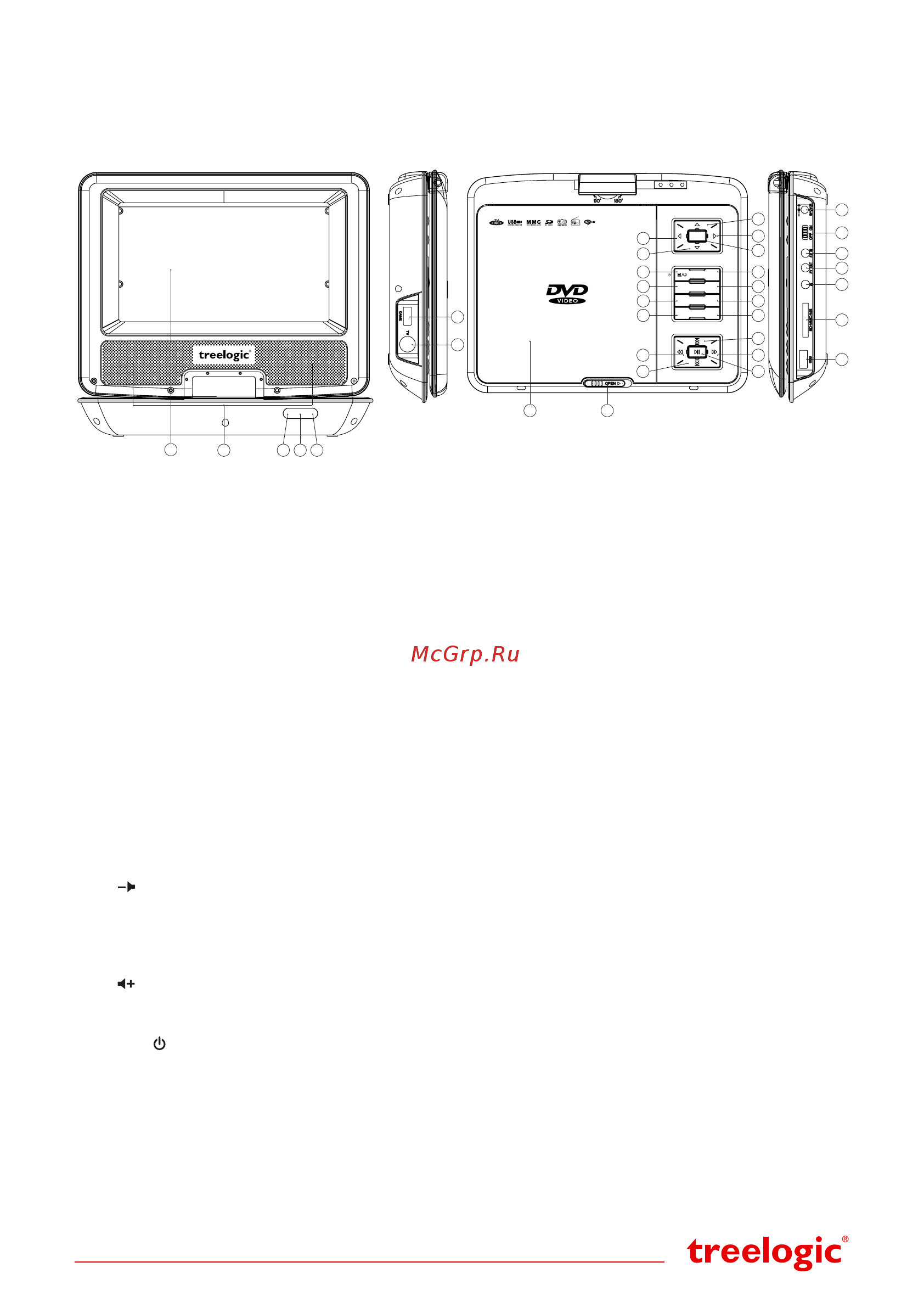

Внешний вид и элементы управления
Функционал портативных DVD-плееров TL-PDVD 902TV, TL-PDVD 903TV, TL-PDVD 904TV полностью
идентичен. Различия заключаются в конфигурации корпуса, количестве и расположении кнопок управ-
ления. Все необходимые функции для управления DVD-плеером представленны как на корпусе устрой-
ства, так и на пульте дистанционнного управления.
Схема соответствует модели Treelogic TL-PDVD 904TV
1. Дисплей – используется для отображения
информации.
2. Встроенные динамики – используются для
воспроизведения звука.
3. Индикатор зарядки – отображает статус
зарядки.
4. ИК порт – используется для приема сигнала
п ульта ДУ.
5. Индикатор питания – отображает статус
питания.
6. GAME – разъем USB для подключения
игрового джойстика.
7. TV IN – разъем для подключения внешней
антенны.
8. Крышка – отсек для диска.
9. [OPEN] – сместите слайдер вправо (нажмите
на кнопку), чтобы открыть отсек для диска.
10. [
] – нажмите для уменьшения громкости.
11. [СН-] – нажмите для переключения на
предыдущий канал.
12. [СН+] – нажмите для переключения на
следующий канал.
13. [
] – нажмите для увеличения громкости.
14. [LCD МENU] – нажмите для вызова меню
настройки экрана.
15. [LCD/
] – нажмите для включения/
выключения экрана.
16. [R/L] – нажмите для смены режима
воспроизведения аудио.
17. [USB/SD] – нажмите для выбора источника
данных и сигнала DVD/SD/USB.
18. [МENU] – нажмите для вызова меню диска/
меню выбора типа данных.
19. [MODE] – нажмите для переключения между
режимами DVD/TV/AV IN/FM.
20. [COPY] – нажмите для вызова меню CD-Rip
и меню копирования информации с CD-диска
на внешние носители информации.
21. [STOP] – остановка воспроизведения,
возврат, переход в предыдущий уровень
меню.
22. [SETUP] – нажмите для вызова меню
настроек DVD-плеера.
23. [PREV] – нажмите для возврата
к предыдущему файлу.
24. [FWD] – нажмите для ускоренной перемотки
файла вперед.
25. [PLAY/PAUSE/ENTER] – нажмите
для воспроизведения/паузы файла,
подтверждения выбора.
26. [REV] – нажмите для быстрой перемотки
файла назад.
27. [NEXT] – нажмите для перехода
к следующему файлу.
28. DC IN – разъем для подключения адаптера
питания.
29. POWER OFF/ON – слайдер включения/вы-
ключения питания.
30. AV IN – Аудио/Видео-вход для приема сигна-
ла с внешнего источника.
31. AV OUT – Аудио/Видео-выход для прямого
соединения с телевизором.
32. EARPHONE – разъем для подключения
наушников (3,5 мм).
33. MMS/SD – слот для подключения карт памя-
ти формата SD/MMS.
34. USB-порт – разъем для подключения
внешних USB-носителей.
EVD/DIVX/DVD/ MP4/MP3/CD/VCD/JPEG PLAYERMP5/
CH+
LCD
MENU
CH-
VOL+
VOL-
LCD/
MODEMODE
COPYCOPY
STOPSTOP
SETUPSETUP
R/LR/L
USB/SD USB/SD
MENU MENU
PREV
NEXT
REV FWD
CHARGE POWERIR
28
12
13
10
11
19
20
21
22
15
16
17
18
24
6
2
1
4
8 9
3 5
7
26
27 25
23
14
29
30
31
32
33
34
