1. ОБЩИЕ УКАЗАНИЯ

Багажник на автомобиль RENAULT LOGAN, RENAULT SANDERO (в

дальнейшем багажник), предназначен для перевозки грузов на крыше

автомобиля, в том числе длинномерных и крупногабаритных (доски,

трубы, рулоны и т.д.) Внимание!!! При перевозке длинномерных

тяжелых предметов надёжно закрепляйте груз и соблюдайте

скоростной режим.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

Грузоподъемность багажника ограничена рекомендациями завода–

изготовителя автомобиля. Масса одной рейки в сборе не более 2,5 кг.

Длина рейки 1,35 м.

3.КОМПЛЕКТАЦИЯ БАГАЖНИКА

1a. Стойка передняя правая - 1 шт.

1b. Стойка передняя левая - 1 шт.

1c. Стойка задняя - 2 шт.

2. Болт с квадратным подголовником - 4 шт.

3. Барашек малый - 4 шт.

4. Шайба 6 - 12 шт.

5. Труба с заглушкой - 2 шт.

6. Винт М6х14 - 8 шт.

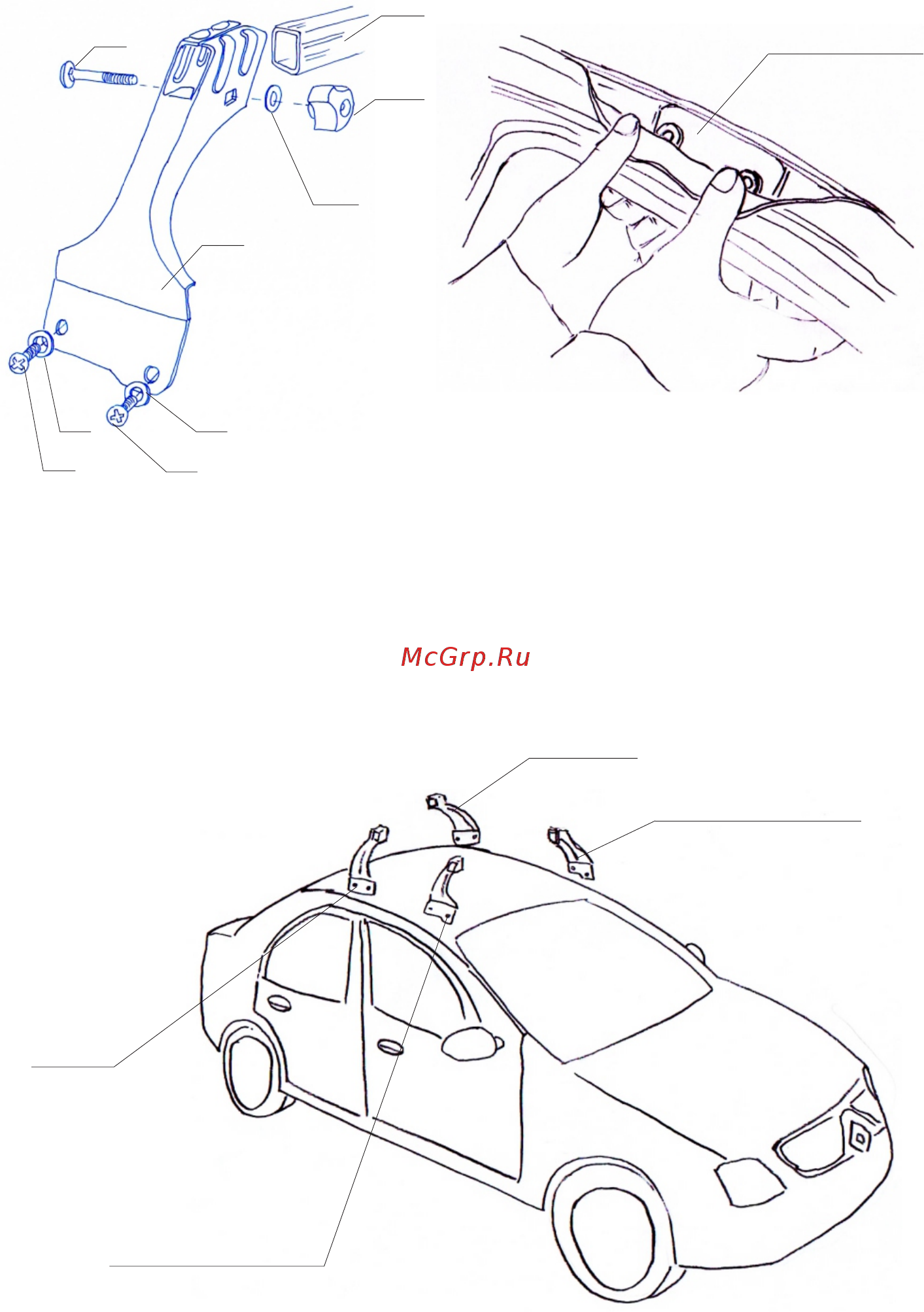

4. УСТРОЙСТВО БАГАЖНИКА

Рис.1 Рис. 2

1. Стойка

2. Болт М 6х50

3. Барашек малый

4. Шайба 6

5. Труба

6. Болт М 6х14

штатное

место

стойка

задняя

стойка

передняя левая

стойка

передняя правая

стойка

задняя

Рис.3
