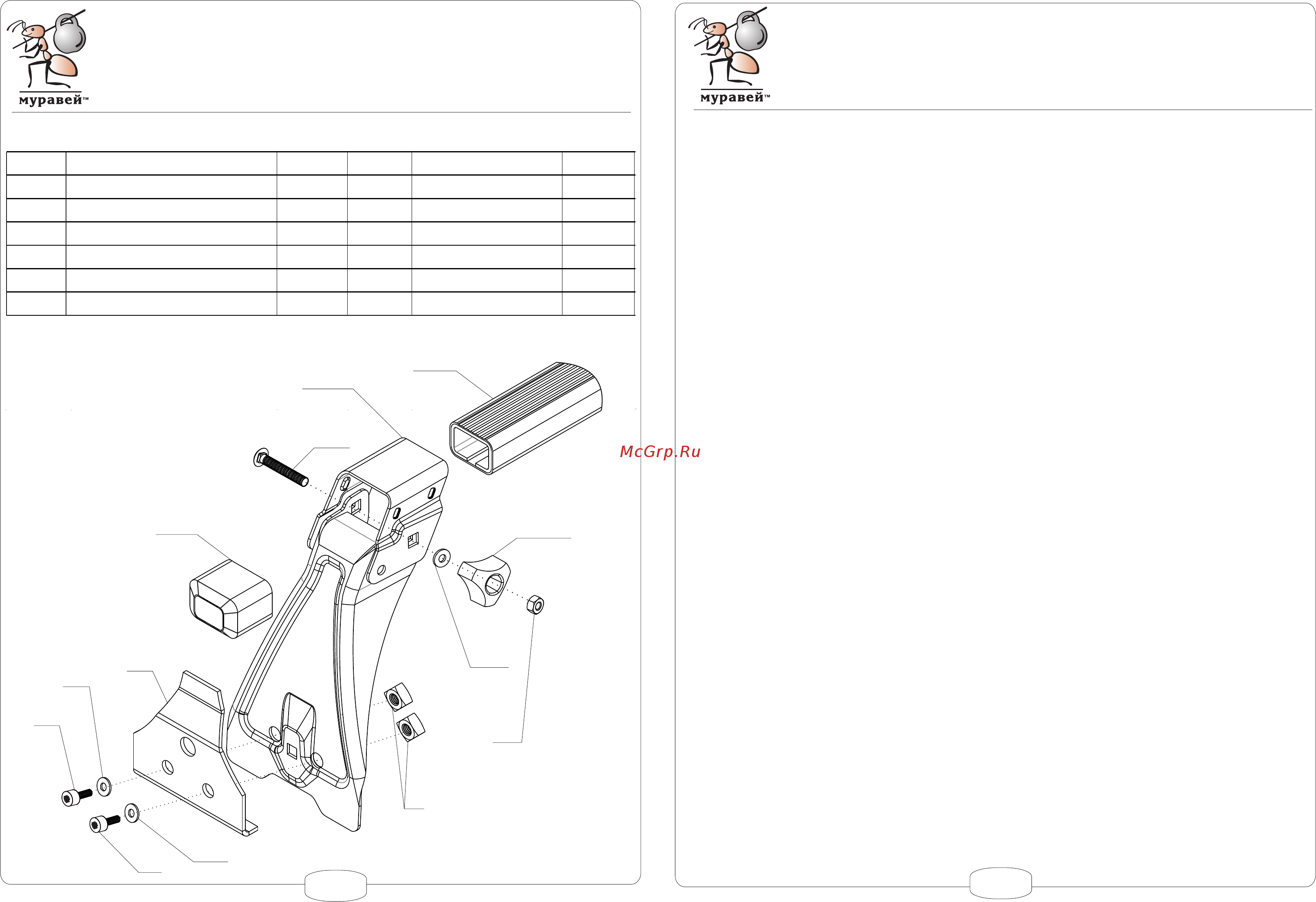

Схема сборки

Комплектация Багажника

Наименование Кол-во шт. № на рис. Наименование Кол-во шт.

Стойка 4 7 Гайка М6 4

4 8 4

Скоба

Труба с заглушкой 2

Гайка квадратная

Винт 6х25 8

Шестигранный ключ

Инструкция

№ на рис.

2 Болт 6х50

3 Барашек малый

4 Шайба

АВТОМОБИЛЬНЫЕ

БАГАЖНИКИ

тел.: +7 (495) 948 0060

факс: +7 (495) 948 8004

e-mail: omega@centro.ru

1. Откройте заглушки штатных мест, сдвинув их.

2. Установите стойки[1] с трубами[5] на крышу автомобиля в

штатные места, раздвинув на необходимую величину.

3. Стойки[1] помещаются в прорезь штатного места, которая

ближе к центру крыши, а скобы[8] - в прорезь, которая ближе к

краю крыши(скобы[8] цепляются за Г-образные части прорези

штатного места).

4. Отрегулируйте трубы[5], так что бы они отступали от внешней

стороны стоек[1] на одинаковое расстояние и закрутите малые

барашки[3].

5. Закрутите винты[6] до упора с помощью шестигранного ключа.

Сборка

Установка

1. Вставьте болты[2] в отверстия стоек[1], с обратной стороны

наденьте на болты[2] шайбы[4] и закрутите малые барашки[3] с

гайками[7].

2. Возьмите винты[6] наденьте на него шайбы[4], затем вставьте

винты с шайбами в отверстия скоб[8] и стоек[1] (см. рисунок1). С

обратной стороны винтов наживите квадратные гайки [9].

3. Вставьте трубы[5] в сквозные прямоугольные отверстия стоек[1]

Муравей “Nexia”

рис.1
