9

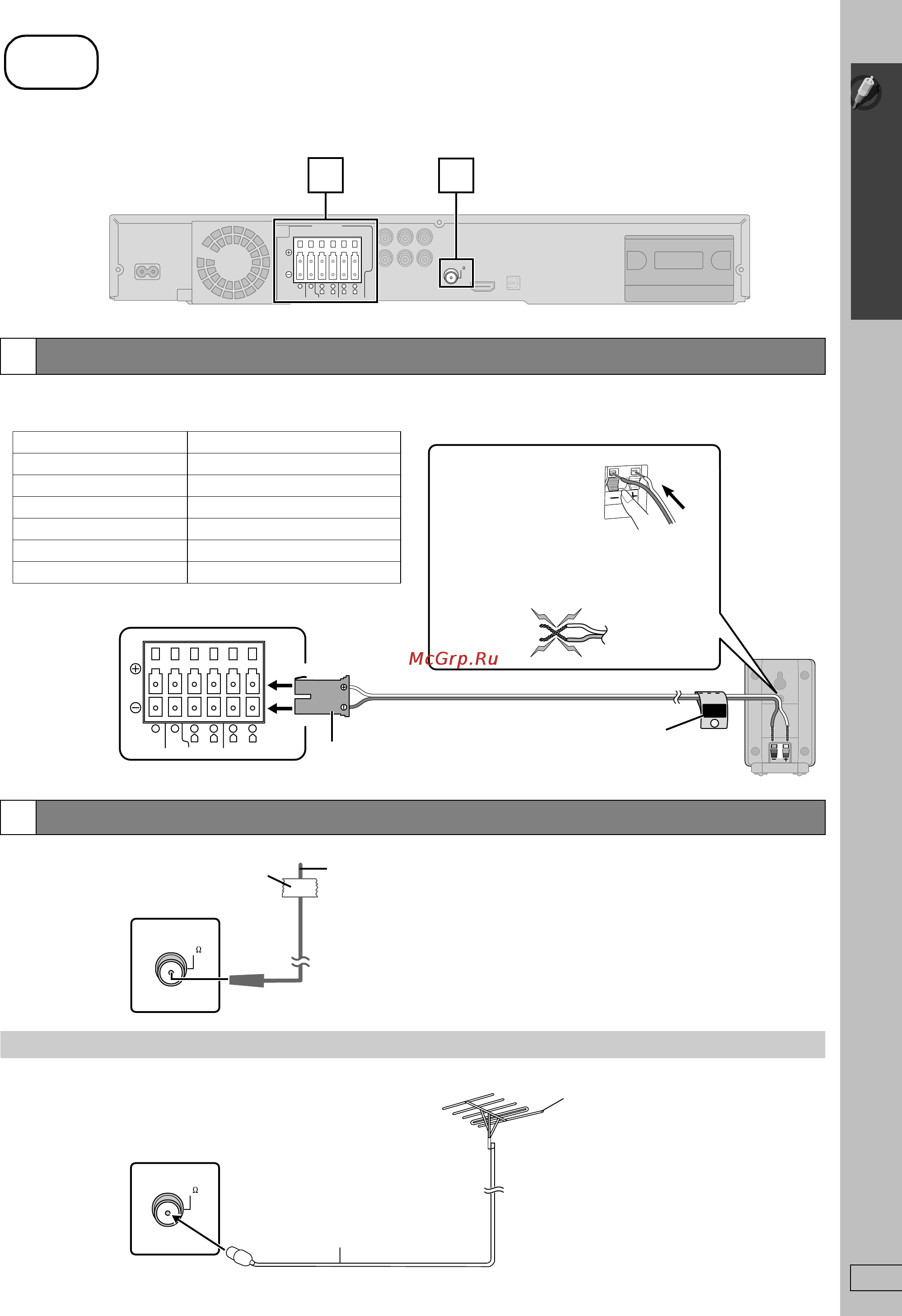

Проста настройка
Підключення кабелів
RQTX0102
Перед підключенням вимкніть усе обладнання та ознайомтесь уважно з відповідними посібниками.
Не підключайте шнур живлення до завершення всіх інших підключень.
(Продовження на наступній сторінці)
крок
3
Підключення кабелів
1
Підключення колонок
2
Підключення радіоантени
Використання зовнішньої FM-антени (не входить у комплект)
CENTERSUBWOOFER FRONT
6 5 2 1 4 3
L
R
L
R
SURROUND
SPEAKERS
FM ANT
(75 )
1 2
Основний апарат
Lch
SURROUND
3
CENTERSUBWOOFER FRONT
6 5 2 1 4 3
L
R
L
R
SURROUND
Підключення колонок до основного апарата:
Підключайте до терміналів однакового кольору.
Колонка Колір гнізда/роз’єма
1 FRONT (L) Білий
2 FRONT (R) Червоний
3 SURROUND (L) Синій
4 SURROUND (R) Сірий
5 CENTER Зелений
6 SUBWOOFER Фіолетовий
Підключіть кабель
повністю.
i: Білий
j: Синій
Натисніть!
наприклад
[
PT56
0
]
Об’ємного
звучання (Л)
Наклейка для кабелю колонки
(входить у комплект)
Для спрощення підключення прикріпіть
до кабелів колонок наклейки.
≥ Не закоротіть дроти колонки і не
переплутайте їх полярність, оскільки це
може призвести до пошкодження колонок.
РЕКОМЕНДУ-
ЄТЬСЯ
Основний
апарат
Вставляйте
повністю.
FM ANT
(75 )
Клейка стрічка
Кімнатна антена FМ
(входить у комплект)
Зафіксуйте даний кінець антени у
місці з найкращим прийманням
сигналу.
Основний апарат
FM ANT
(75 )
Зовнішня FM-антена
[Використання TВ-антени (не входить у
комплект)]
≥ Доручіть встановлення даної антени
кваліфікованому майстрові.
75 ≠ коаксіальний
кабель
(не входить у комплект)
При поганому радіоприйомі використовуйте зовнішню
антену.
≥ Відключіть антену, якщо апарат не використовується.
≥ Не використовуйте зовнішню антену під час грози.
Основний апарат
PT560EE-RQTX0102-R_UKR.book Page 9 Wednesday, December 5, 2007 8:14 PM
