СТ 770, синий [2/6] Инструкция по сборке

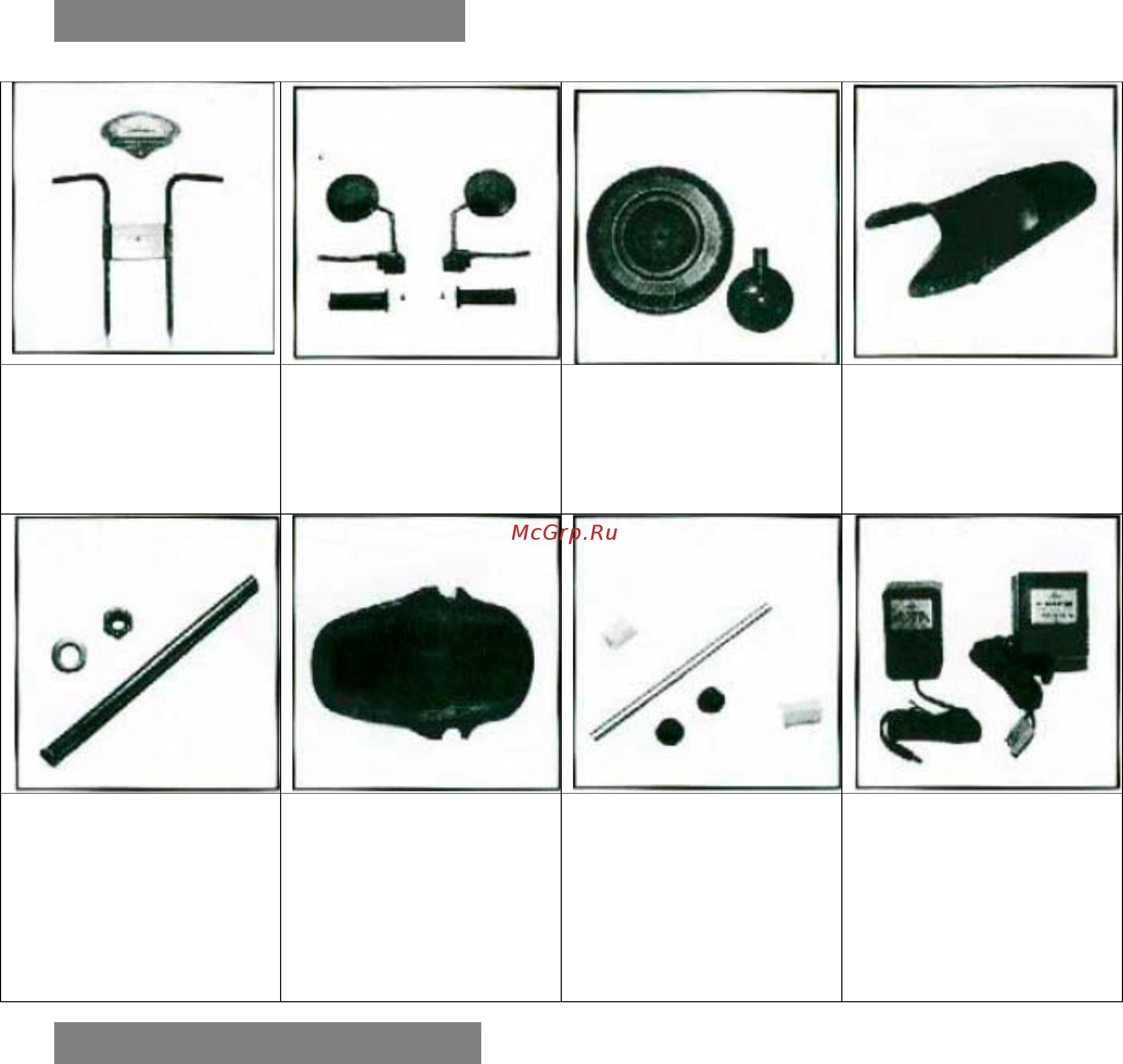

• Сборочные единицы:

1. Панель приборов

2. Руль в сборе

6. Зеркало заднего

вида

7. Винт*2 (ф4*12L)

8. Ручки руля

10. Переднее

колесо *1

11. Передние

колпаки

(правый/левый)

16. Седло

3. Шестигранный

болт

4. Шайба

5. Гайка

9. Переднее крыло 12. Внутренняя

переходная втулка

13. Ось переднего

колеса

14. Трубный

переходник*2

15. Фиксатор*2

17. Зарядное

устройство (СТ-765)

18. Зарядное

устройство (СТ-770)

• Инструкция по сборке.

1. Возьмите панель приборов (1) и установите её в верхней части

руля между двумя рулевыми дугами, состыковав отверстие (а)

с отверстием (b).

2. Прикрепите руль (2) к корпусу (А). Состыкуйте отверстия (b) и

(е) на руле с отверстиями (с) и (d) на скобе корпуса. Далее

проденьте шестигранный болт М8 (3) через отверстия

(а),(b),(c),(d),(e) и зафиксируйте его гайкой (5).

3. Установите зеркала заднего вида (6) в пазы на руле с левой и

правой стороны. Установите на концы рулевых дуг ручки.

Закрепите зеркала (6) с помощью винтов (7).

4. Установите переднее крыло (9) на вилке руля (2)

5. Установите переднее колесо (10) между отверстиями (f) и (g) на

вилке руля, предварительно установив в колесо внутренние

втулки (12), переходники (14) (левый и правый). Затем

проденьте ось (13) между отверстиями элементов (f), (14),(12),

(10), (12), (14), (g). По окончании зафиксируйте колесо на оси

двумя фиксаторами (15) (левый, правый). После чего по обеим

сторонам колеса установите защитные колпаки (11).
