2. Ключом 28 зафиксируйте прижимной фланец 9, а ключом 26 открутите болт 8(рис.1 и
рис.10).
Ри.10.
ВНИМАНИЕ! Убедитесь, что установочный диаметр диска соответствует диаметру
установочного выступа фланца, а стрелка направления вращения диска совпадает со
стрелкой на верхнем защитном кожухе 11(рис.1).Отпустите нижний защитный кожух –он
автоматически вернется в исходное положение.
6. Установите на шпиндель прижимной фланец и шайбу болта. Рукой закрутите болт 8.
Инструментом окончательно и надежно закрутите болт. Осторожно вращая диск рукой в
защитной перчатке, убедитесь, что он надежно и правильно установлен (отсутствуют бой
и заклинивание).
7. Отведите нижний защитный кожух. проверьте правильность установки
расклинивающего ножа 21 (см. рис. 3 - рис.5). При необходимости проведите регулировку
ножа). Отпустите нижний защитный кожух - он автоматически вернется в исходное
положение.
ВНИМАНИЕ! Расклинивающий нож предотвращает заклинивание диска толщиной до
2,5 мм при продольных резах. Необходимо применять всегда, кроме выполнения врезных
пропилов. Он должен быть выставлен в одной плоскости с пильным диском.
8.2. Установка глубины пропила.
ВНИМАНИЕ!
1. Убедитесь, что вилка электрического кабеля пилы отключена от сетевой розетки.
2. Ослабьте фиксирующие винты глубины пропила 12 и 19(рис.1. и рис.2.).
3. Приподнимите или опустите пилу над опорной плитой 7 настолько, чтобы получить
требуемую глубину пропила, которая контролируется по шкале линейки 18 и указателю
на защитном кожухе.
ВНИМАНИЕ!
Для предотвращения несчастных случаев и получения качественного реза не допускается
устанавливать глубину пропила, превышающую толщину материала более чем на высоту
пильного зуба.
4. Надежно затяните фиксирующие винты.
8.3. Выполнение пропила под углом.
ВНИМАНИЕ!
Убедитесь, что вилка электрического кабеля пилы отключена от сетевой розетки.
Способ установки угла пропила описан в разделе КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ.
После регулировки надежно затяните винт 12 и гайку 4 рукой(рис.1)
8.4. Параллельный упор для параллельного реза.
ВНИМАНИЕ!
Убедитесь, что вилка электрического кабеля пилы отключена от сетевой розетки.
Назначение и установка параллельного упора 6 описаны в разделе КОНСТРУКТИВНЫЕ
ОСОБЕННОСТИ.
После регулировки надежно затяните винт 3 рукой(рис.1).
9
8

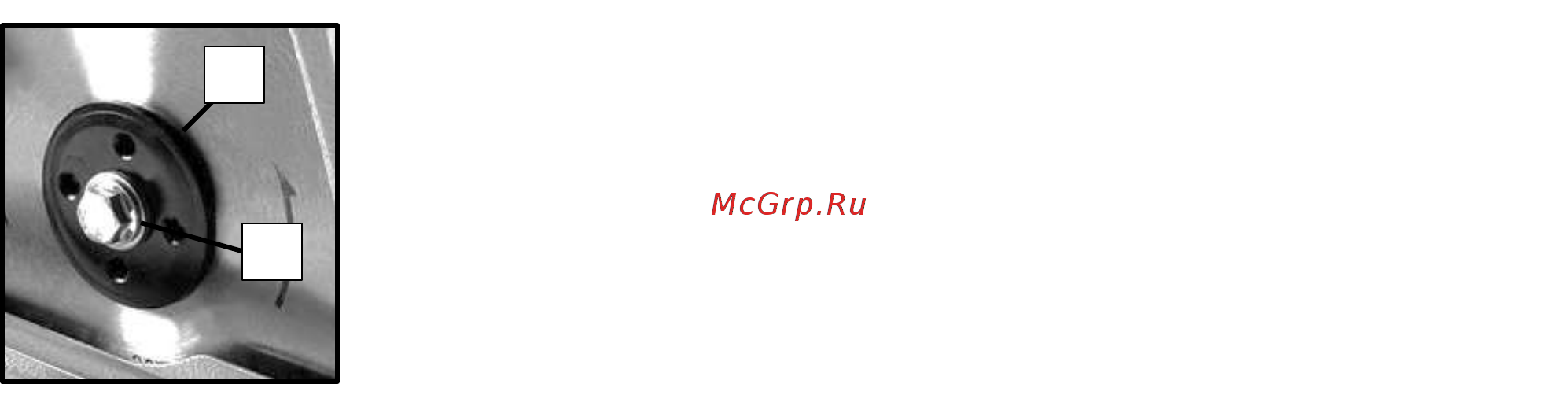

3. Снимите болт 8 с шайбой и прижимной фланец 9. Ручкой 10 (рис.1)
отведите нижний защитный кожух и снимите пильный диск с
опорным фланцем со шпинделя. Отпустите нижний защитный
кожух.
4. Очистите снятые детали, шпиндель и внутренние поверхности
защитных кожухов от пыли и грязи.
5. Отведите нижний защитный кожух. Установите сначала опорный
фланец конусом к подшипнику на шпиндель, а затем новый пильный
диск.
