1. ОБЩИЕ УКАЗАНИЯ.

При покупке изделия в розничной торговой сети требуйте проверки его

работоспособности и комплектности, а также штампа торгующей организации и даты

продажи в гарантийном талоне.

Чтобы избежать недоразумений внимательно ознакомьтесь с данной Инструкцией.

Обращаем Ваше внимание на исключительно бытовое назначение данного изделия, т.е.

оно не должно использоваться для профессиональных работ или в коммерческих целях.

2. НАЗНАЧЕНИЕ.

Ручная электрическая дисковая пила (далее по тексту- пила) предназначена для ручной

или стационарной распиловки древесины хвойных и лиственных пород влажностью не

более 50% и толщиной не более 65 мм.

Допускается использование пилы (при применении соответствующего пильного диска с

материалами из твердого состава) для распиловки фанеры, древесностружечных и

цементно-стружечных плит.

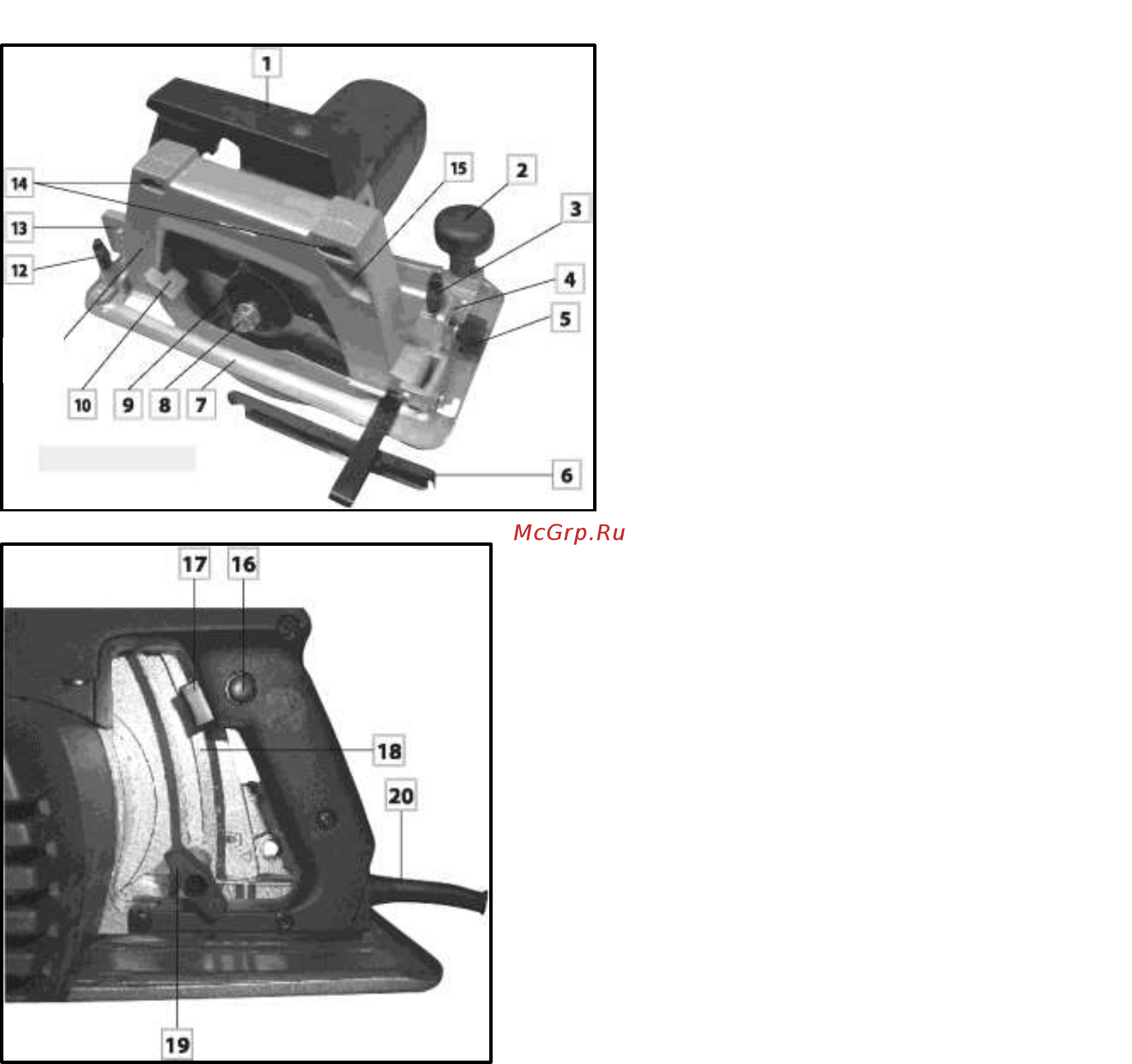

3. ОБЩИЙ ВИД ИЗДЕЛИЯ.

Рис.1.

Рис.2.

1. Основная рукоятка;

2. Дополнительная рукоятка;

3. Винт фиксации параллельного упора;

4. Шкала угла пропила;

5. Винт фиксации шкалы угла пропила;

6. Параллельный упор;

7. Стальная опорная плита;

8. Болт крепления пильного диска;

9. Прижимной фланец;

10. Ручка подвижного защитного

кожуха;

11. Неподвижный защитный кожух;

12. Винт фиксации угла пропила;

13. Место установки расклинивающего

ножа;

14. Места для установки крепёжных

струбцин;

15. Отверстие для отвода древесных

опилок;

16. Кнопка фиксации выключателя;

17. Выключатель;

18. Шкала глубины пропила;

19. Винт фиксации шкалы глубины

пропила;

20. Электрический кабель.
