материала закончится, подвижный кожух автоматически под действием специальной

пружины возвращается в исходное положение

3.2. Верхний (неподвижный) кожух имеет отверстие для отвода опилок 15. При больших

объемах работы для сбора опилок и лучшего теплообмена пилы к отверстию

рекомендуется подключить строительный пылесос.

Подключение осуществляется через штуцер 25(рис.1.), закрепляемый на кожухе

саморезом из комплекта крепежа.

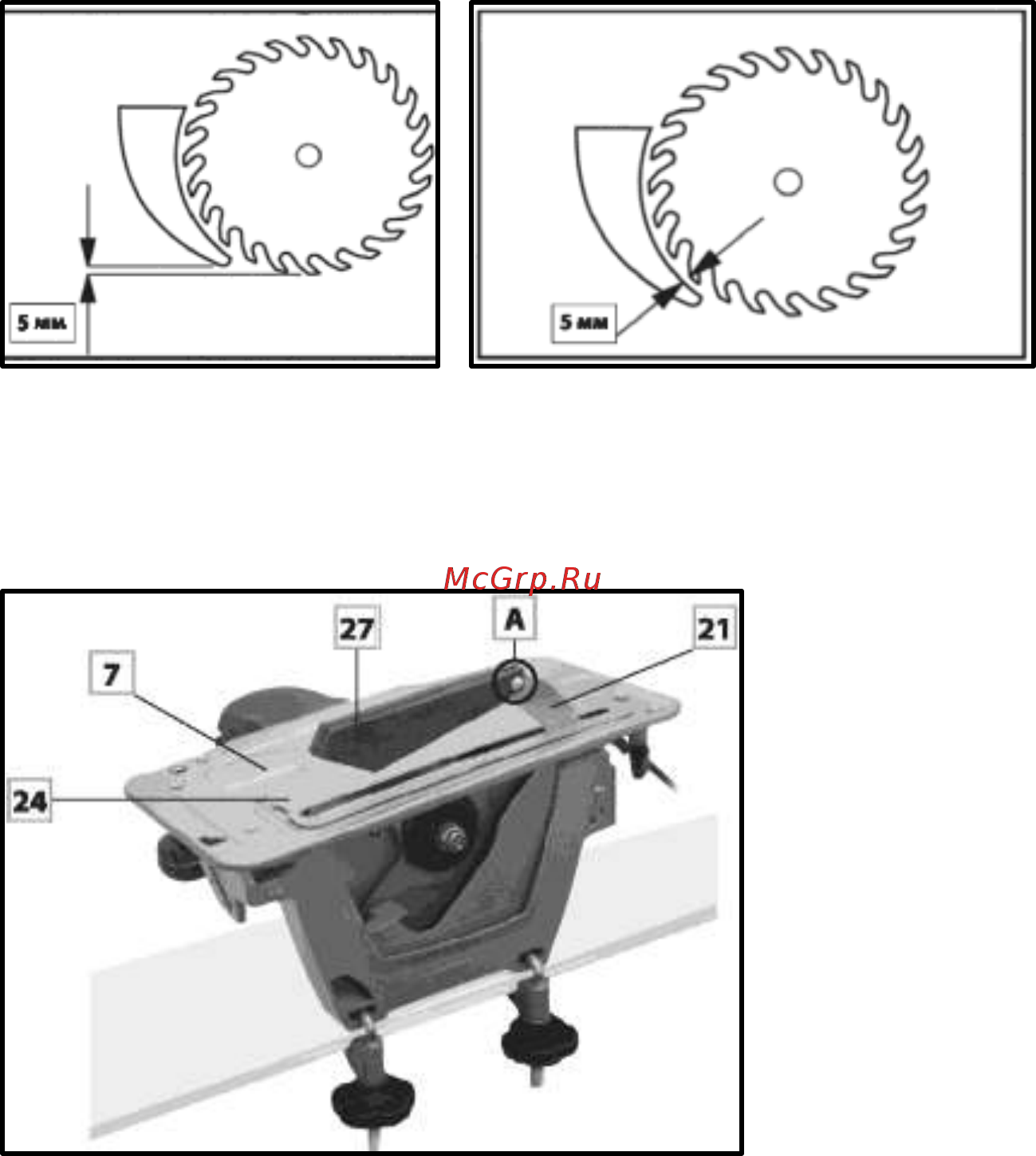

3.3. На неподвижном кожухе устанавливается расклинивающий нож 21,препятсrвующий

заклинивание пильного диска. Фиксация ножа осуществляется винтами из комплекта

крепежа в месте 13 таким образом, чтобы выполнялись требования рис. 4 м рис. 5.

Рис.4. Рис.5.

3.4. Для проведения мелких стационарных работ пила устанавливается на горизонтальной

поверхности верстака на неподвижный кожух и основную ручку так, как показано на

рис. 6. Фиксация на верстаке осуществляется с помощью отверстий 14 струбцинами 22)

рис.3.)

Рис.6.

4. Кроме того, на корпусе двигателя крепится опорная плита 7 (рис. 1.)с дополнительной

рукояткой 2, которые в процессе работы оператор перемещает по поверхности

распиливаемого материала.

4.1. Для уменьшения вероятности получения травмы в процессе работы от пильных зубьев

диска, выступающих под распиливаемым материалом, предусмотрена регулировка

опорной плиты по высоте с помощью линейки с разметкой глубины пропила 18 и

фиксирующих винтов 12 и 19( рис.1 и рис.2).

4.2. В пиле предусмотрена возможность регулирования угла торца распиливаемого

материала к опорной поверхности от 90" до 45° за счет поворота опорной плиты.

Регулировка осуществляется по сектору с разметкой угла пропила 4 и с помощью

фиксирующей гайки сектора 5 и фиксирующего винта 12(рис.1,7 и 8).
