Разъемы динамиков
Вход сетевого питания
(
стр. 22)
Разъем цифрового входа (
стр. 17 – 21 и 28)
Разъем входа звукового
сигнала
(
стр. 16, 17, 19 и 21)
Разъем HDMI (
стр. 17 и 28)
RQTX0153
8
ゲー
ゲー
VOLUME
WHISPER MODE
SURROUND
INPUT
SELECTO
R
Разъемы динамиков
Динамики уже подключены. Не прикасайтесь к разъемам, если в этом нет крайней необходимости.
Если разъемы отключились, при подключении руководствуйтесь иллюстрациями ниже.
Подключение разъемов
Как подключать разъемы
Убедитесь, что цвет каждого разъема
совпадает с цветом соответствующего
гнезда, и вставьте разъем до упора.
DIGITAL : Источники Dolby Digital
DTS : Источники DTS
VS : При работе Dolby Virtual Speaker
(виртуальный динамик Dolby)
SFC : Если вы используете режим SFC
PL
II
: При использовании декодера Dolby Pro
Logic
II
(При использовании источника
стереосигнала с 2 каналами с
виртуальным динамиком Dolby)

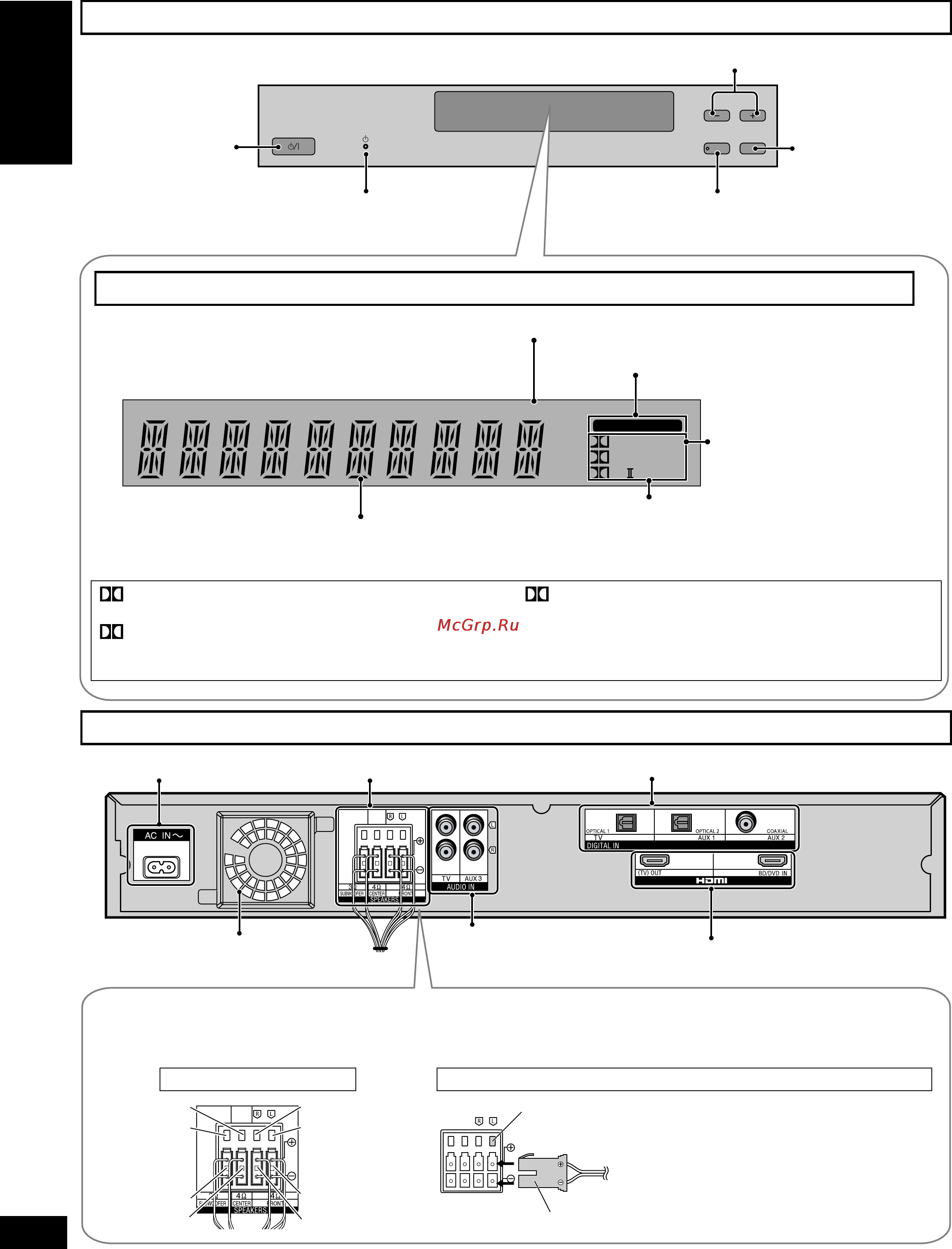

Панель управления
Руководство по органам управления
Для регулировки громкости (
стр. 24)
Включатель
питания standby/on
(
стр. 22 – 24)
Индикатор режима
ожидания (
стр. 22)
«INPUT SELECTOR»
(источник сигнала)
(
стр. 24)
Руководство по органам управления
Дисплей
Если входной сигнал
зафиксирован на DTS
(
стр. 33)
PCM
DIGITAL DTS
PL
SFC
VS
DIGITAL INPUT
Цифровой сигнал объемного звучания/Звуковое
поле (
ниже, стр. 26 и 27)
Если входной сигнал цифровой
Если входной сигнал зафиксирован на PCM (
стр. 33)
Общий дисплей
Усилитель
Выходное отверстие
(вентилятор охлаждения)
Зеленый
Белый
Красный
Фиолетовый
Белый
Красный
Фиолетовый
Зеленый
Для использования «WHISPER MODE
SURROUND» (объемный шепот) (
стр. 29)
Клеммная колодка
Разъем
Перед
использованием
