RedVerg RD-MT350 [7/11] Установка рабочего инструмента

ВНИМАНИЕ! Рисунки, представленные в данной инструкции, носят информативный

характер и могут отличаться от конструкции вашего изделия. Производитель оставляет за

собой право изменять конструкцию изделия без предупреждения, но не ухудшая его

эксплуатационных характеристик.

5. ЭКСПЛУАТАЦИЯ ИЗДЕЛИЯ.

5.1. Установка рабочего инструмента.

ВНИМАНИЕ! Установите насадку в держатель (5) так, чтобы она зацепилась за все

штифты держателя и плотно прилегала к нему. Насадка должна быть жестко закреплена в

держателе.

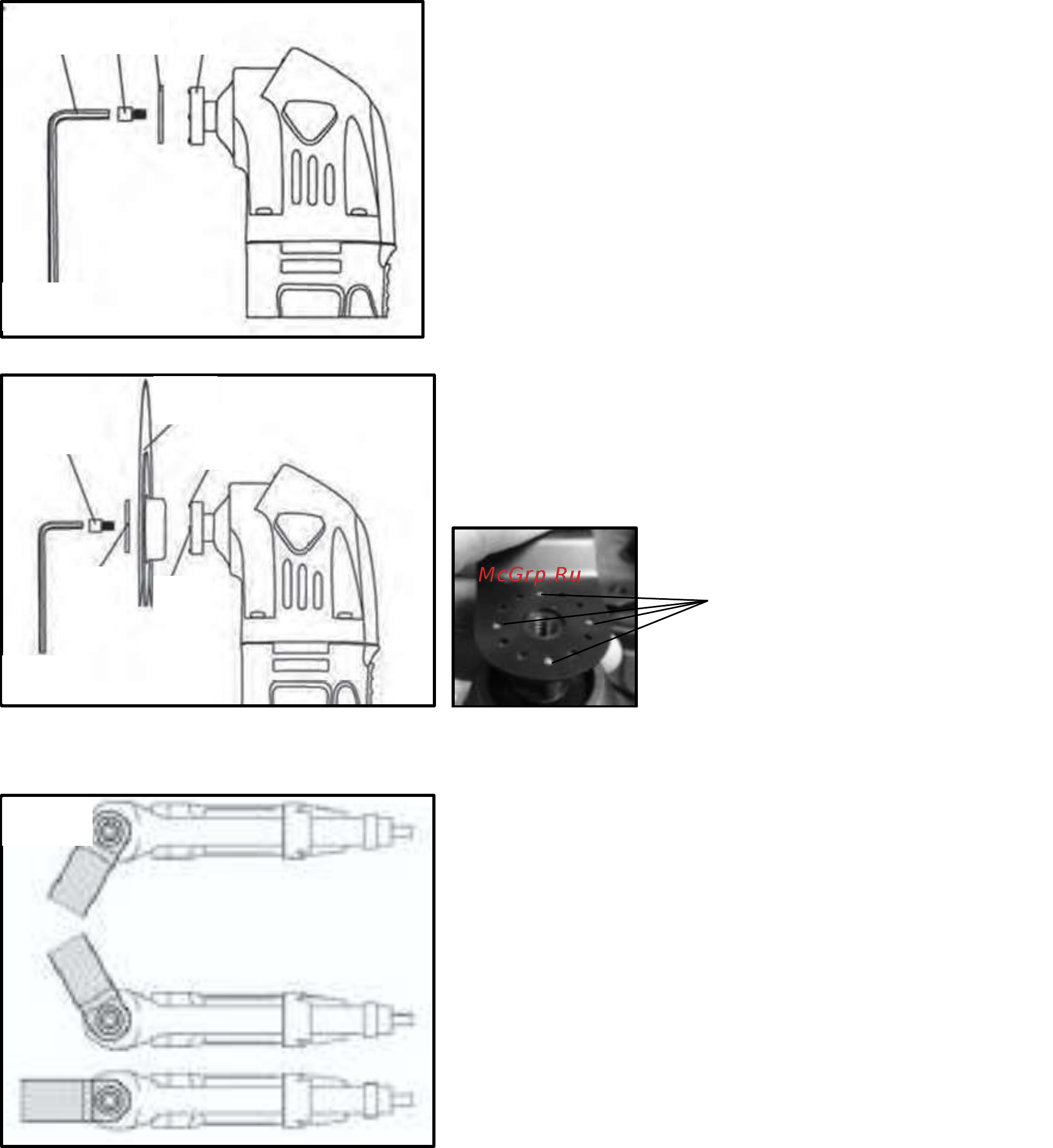

С помощью шестигранного ключа (11) открутите

винт (10) от держателя насадок (5) и извлеките шайбу

(9)(рис.2).

Рис.2

Рис.3

7-8

Установите необходимую насадку(7 или 8)(рис.3 и

рис.1).

Закрепите насадку (7 или 8) и шайбу (9), плотно

закрутив винт (10) в отверстие (12) шестигранным

ключом.

Штифты держателя

насадок.

ПРИМЕЧАНИЕ! Некоторые насадки могут

монтироваться перпендикулярно или под углом к

инструменту при необходимости (рис.4).

Рис.4
