• Несоблюдение инструкций по очистке и техническому обслуживанию.

• Модификация фрезера.

• Использование в промышленных целях или повышенные нагрузки.

Все лица, работающие электроинструментом или производящие обслуживание инструмента,

должны быть ознакомлены с данными инструкциями и осознавать факторы потенциальной

опасности. Использовать продукт разрешается только квалифицированным работникам –

при наличии вопросов следует обратиться за обучением или консультацией специалиста.

Следует соблюдать требования всех применимых стандартов в области техники

безопасности и охраны труда.

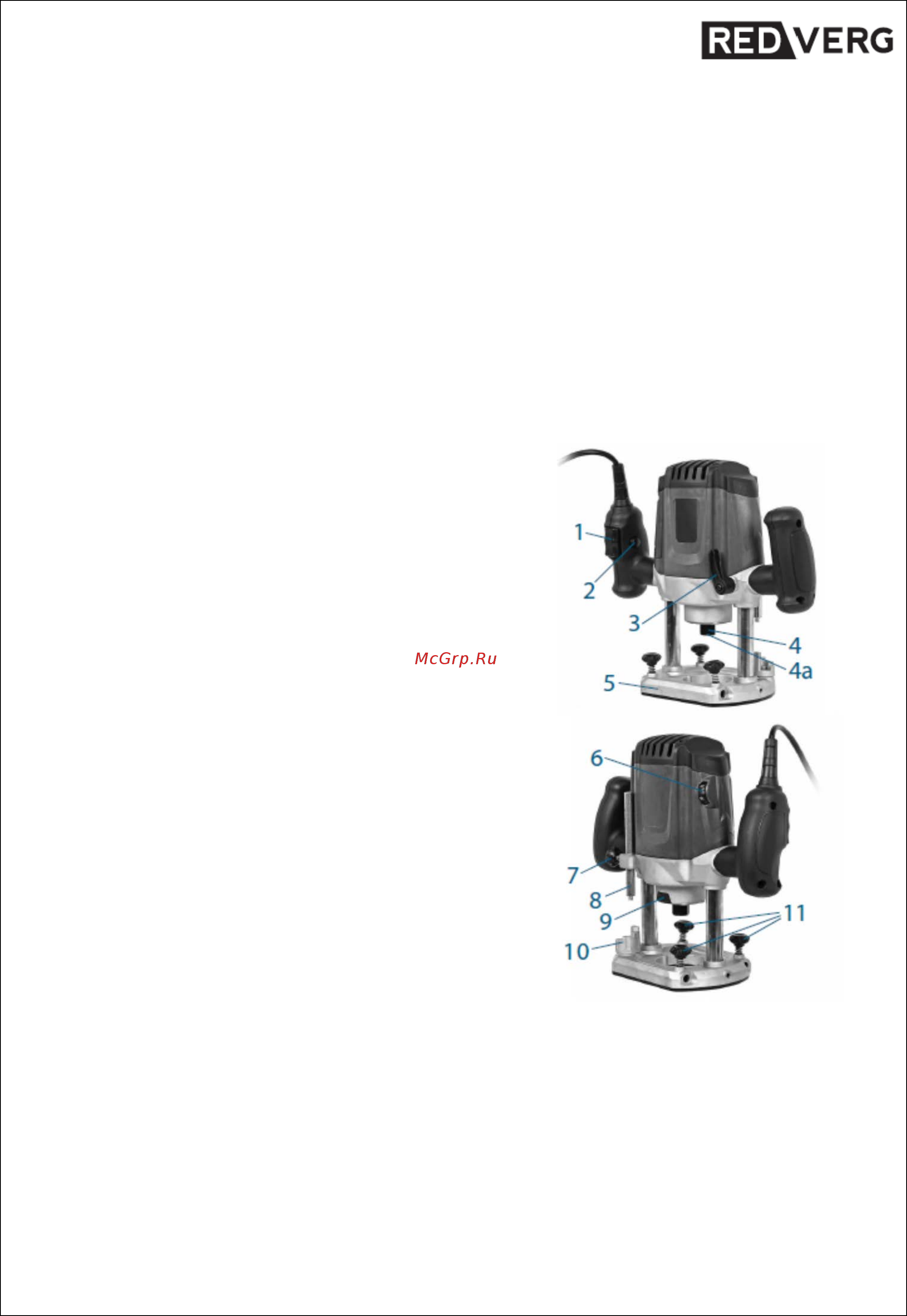

3. ДЕТАЛИ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

1. Пусковой выключатель.

2. Блокирующий выключатель.

3. Рычаг установки глубины.

4. Гайка цанги.

а. по умолчанию инструмент поставляется с

цангой 8 мм.

5. Опорная плита.

6. Колесо регулировки оборотов.

7. Зажимной винт ограничителя глубины.

8. Скользящий ограничитель глубины.

9. Кнопка блокировки шпинделя.

10. Вращающийся ограничитель глубины.

11. Винты фиксации параллельной направляющей.

12. Переходник пылеудаления.

а. Болт (х2).

b. Гайка (х2).

13. Параллельная направляющая.

14. Полозки параллельной

направляющей.

а. Болт (х2).

15. 2 фрезы (не входят в комплект

изделия).

а. Ø 3,2 мм.

b. Ø 6 мм.

16. Цанги.

а. Ø 6,35 мм (1/4”).

b. Ø 8 мм.

17. Роликовая направляющая.

а. Болт (х2).

b. Барашковая гайка (х2).

18. Круговая направляющая.

а. Барашковая гайка.

19. Направляющая шаблон.

20. Цанговый ключ.
