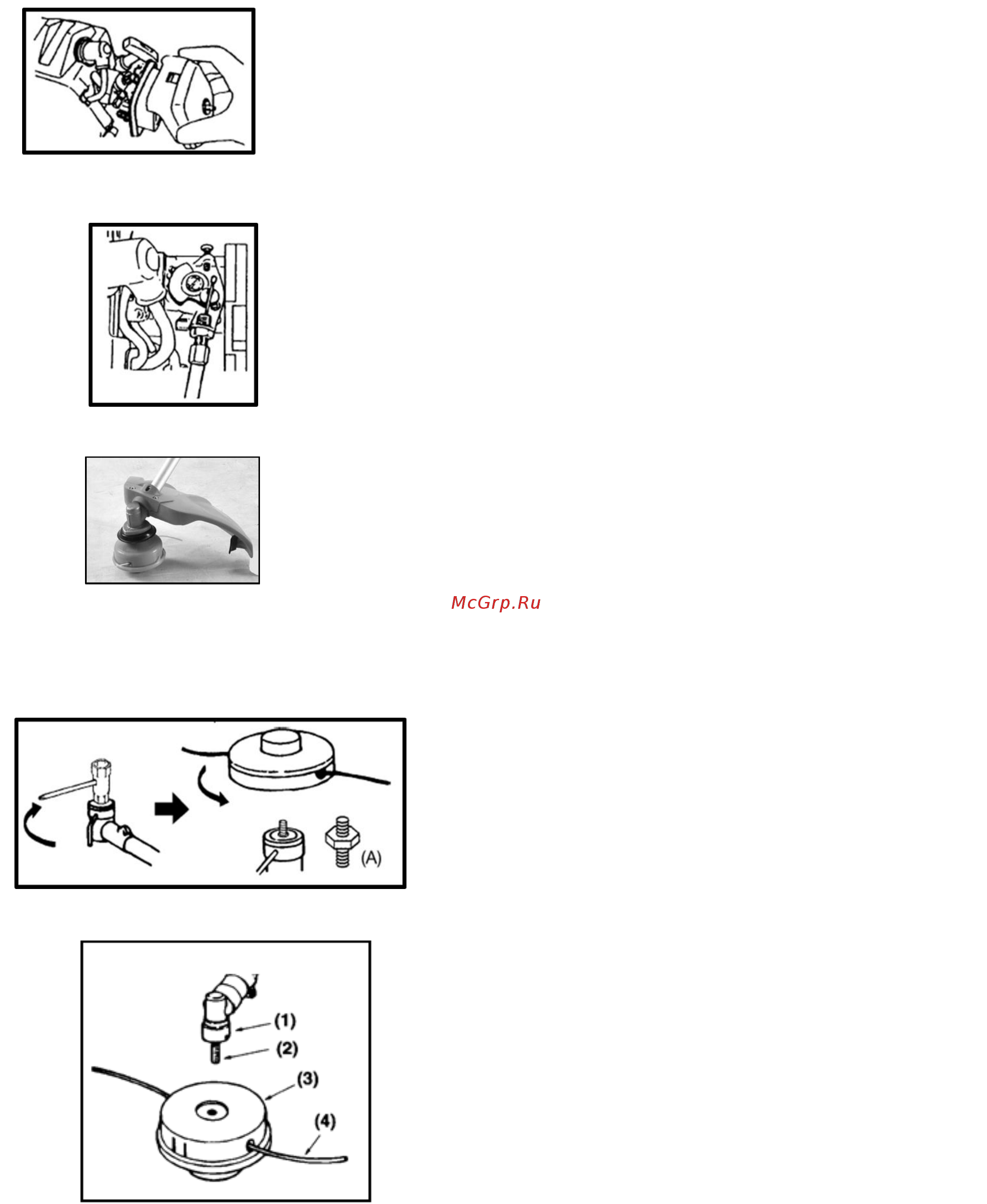

6.2. ПОДСОЕДИНЕНИЕ ТРОСИКА ДРОССЕЛЬНОЙ ЗАСЛОНКИ.

1. Снимите крышку воздушного фильтра.

2. Подсоедините конец тросика дроссельной заслонки к месту

соединения сверху карбюратора.

ПРИМЕЧАНИЕ.

При установке воздухоочистителя убедитесь, что Вы поместили в

него высоковольтный провод.

6.3. ПОДСОЕДИНЕНИЕ ПРОВОДА ПЕРЕКЛЮЧАТЕЛЯ.

Подсоедините провода переключателя между двигателем и

основным инструментом. Установите в пары провода одного цвета.

6.4. УСТАНОВКА ЗАЩИТНОГО КОЖУХА.

6.5. УСТАНОВКА КОСИЛЬНОЙ ГОЛОВКИ.

ВНИМАНИЕ! В зависимости от модификации триммера могут использоваться косильные

головки разной конструкции:

ВАРИАНТ 1:

ации

1. Блокируя вал и поместив инструмент в верхний

крепеж на редукторе, отверните и удалите болт (c

левой резьбой).

2. Установите косильную головку в сборе на вал с

помощью болта (A). Крепко затяните вручную.

ВАРИАНТ 2:

Установите защитный щиток на штангу выше корпуса редуктора и

закрепите его с помощью скобы и винтов.

1. Установите на выходной вал редуктора (2) внутренний

фланец (1) и поверните так, чтобы ключом через отверстие в

корпусе редуктора застопорить его.

2. Закрутите катушку с леской (3) против часовой стрелки до

упора.
