RedVerg RD-GB435 [9/24] Редуктора 9 застопорить его

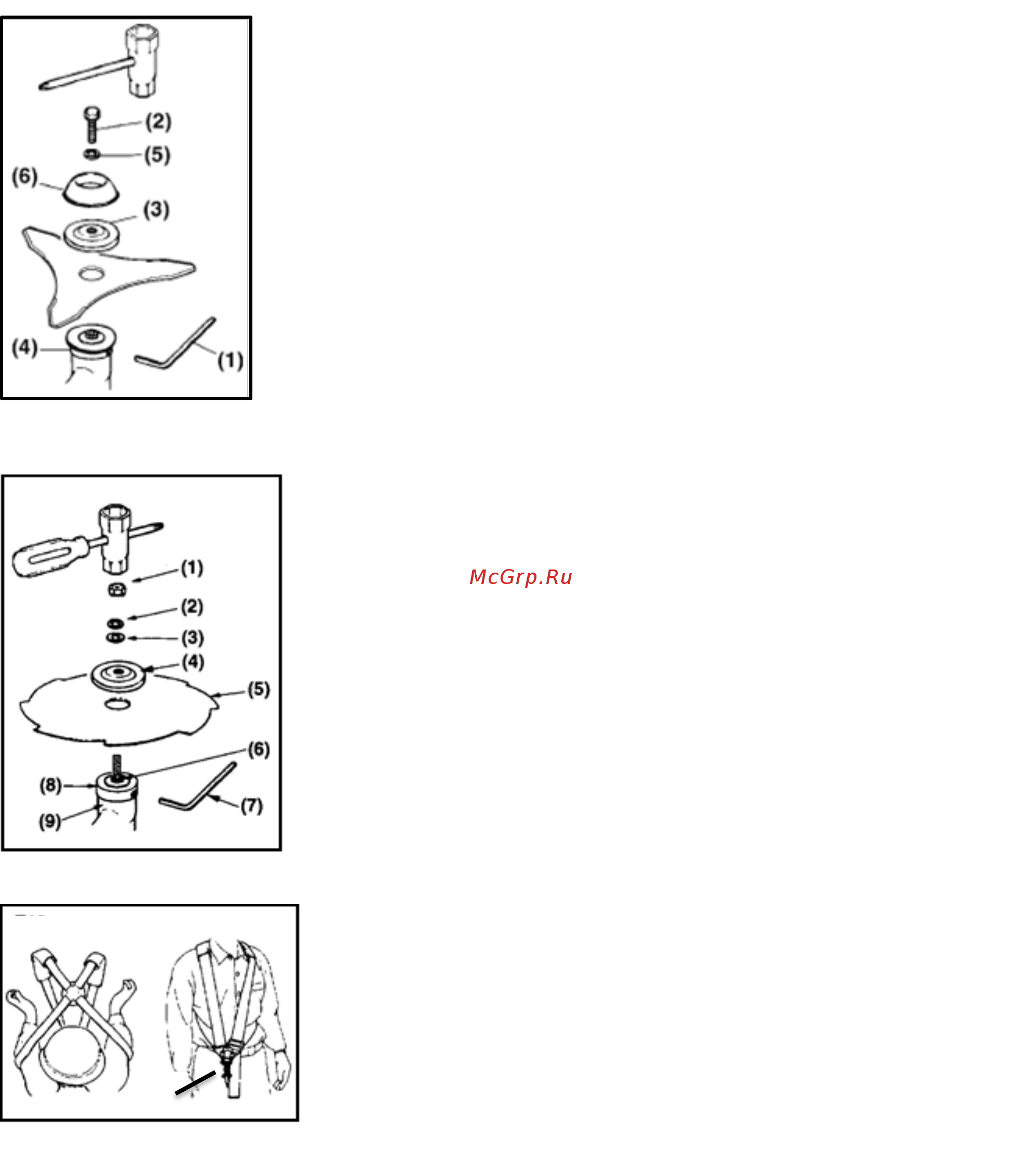

6.6. УСТАНОВКА ДИСКА.

ВНИМАНИЕ! В зависимости от модификации триммера могут использоваться разная

конструкция крепления диска.

ВАРИАНТ 1:

ВАРИАНТ 2:

6.7. УСТАНОВКА НАПЛЕЧНОГО РЕМНЯ.

1. Установите внутренний фланец (4) на выходной вал , и

поверните так, чтобы ключом (1) через отверстие в корпусе

редуктора застопорить его.

2. Отсоедините болт диска (2) (с левой резьбой), прижимной

фланец (3) и наружный фланец (6) от вала.

3. Поместите диск на посадочное место внутреннего фланца(4).

4. Установите на место прижимной фланец(3) и наружный фланец

(6).

5. Закрепите Диск с помощью болта(2) , пружинной шайбы (5) и

специальным ключом.

1. Установите внутренний фланец (8) на выходной вал (6), и

поверните так, чтобы ключом (7) через отверстие в корпусе

редуктора (9) застопорить его.

2. Установите нож (5) на посадочное место во внутреннем

фланце (8).

3. Установите на выходной вал (6) прижимной фланец (4) и

наружный фланец (10).

4. Закрутите гайку (1) через шайбу (3) и гравер (2), если такие

присутствуют с помощью ключа (11).

Резьбовое соединение имеет левую резьбу, поэтому

закручивание произведите в направлении против часовой

стрелки.

Ремень крепится к штанге с помощью карабина (1).

Согласно рисунка, наденьте ремень на плечи и пристегните

карабин за отверстие в держателе, который размещѐн на штанге.

Отрегулируйте длину ремня таким образом, чтобы при работе

режущий элемент бензотриммера двигался параллельно

поверхности земли. Пристегните карабин к держателю на штанге

так, чтобы добиться идеального баланса между передней и

задней частью бензотриммера.

(1)
