А2. Рычаг Дроссельной заслонки В2.Рычаг остановки двигателя

А3. Ручка Заднего хода (реверса) В3. Трос сцепления

А4. Трос реверсного механизма

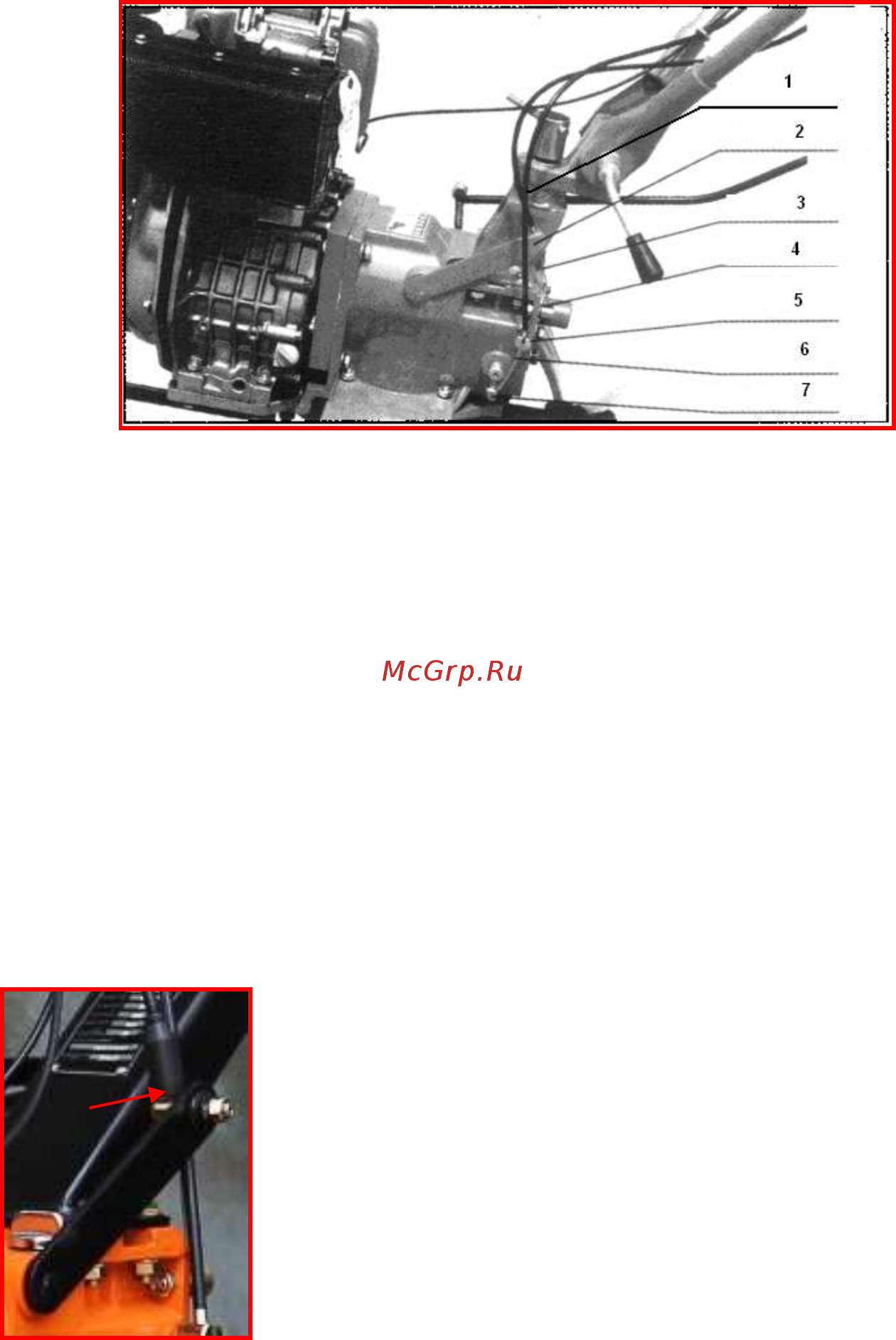

Рисунок 13

1. Трос сцепления 5. Основание троса реверса

2. Рычаг вилки выключения сцепления 6. Трос реверса

3. Головка троса сцепления 7. Вал вилки реверса

4. Защитная крышка вала отбора мощности

3.2.1 Регулировка троса сцепления. (См. рис. 11 и 12)

1. Отвинтите крепящие болты.

2. Вверните винт по часовой стрелке до упора.

3. Вставьте конец троса в головку троса сцепления в задней части коробки

передач, и убедитесь, что конец троса попал в отверстие головки.

4. Вставьте провод в отверстие на основании, нажмите на вилочную

клемму сцепления и вставьте конец троса в головку троса.

5. Освободите винт и придержите его, освободите ручку сцепления до тех

пор, пока сила пружины в сцеплении сможет вернуть в

первоначальное положение рукоятку, затем вкрутите упорную гайку.
