RedVerg Голиаф-2-9ДМФ [11/39] Порядок эксплуатации

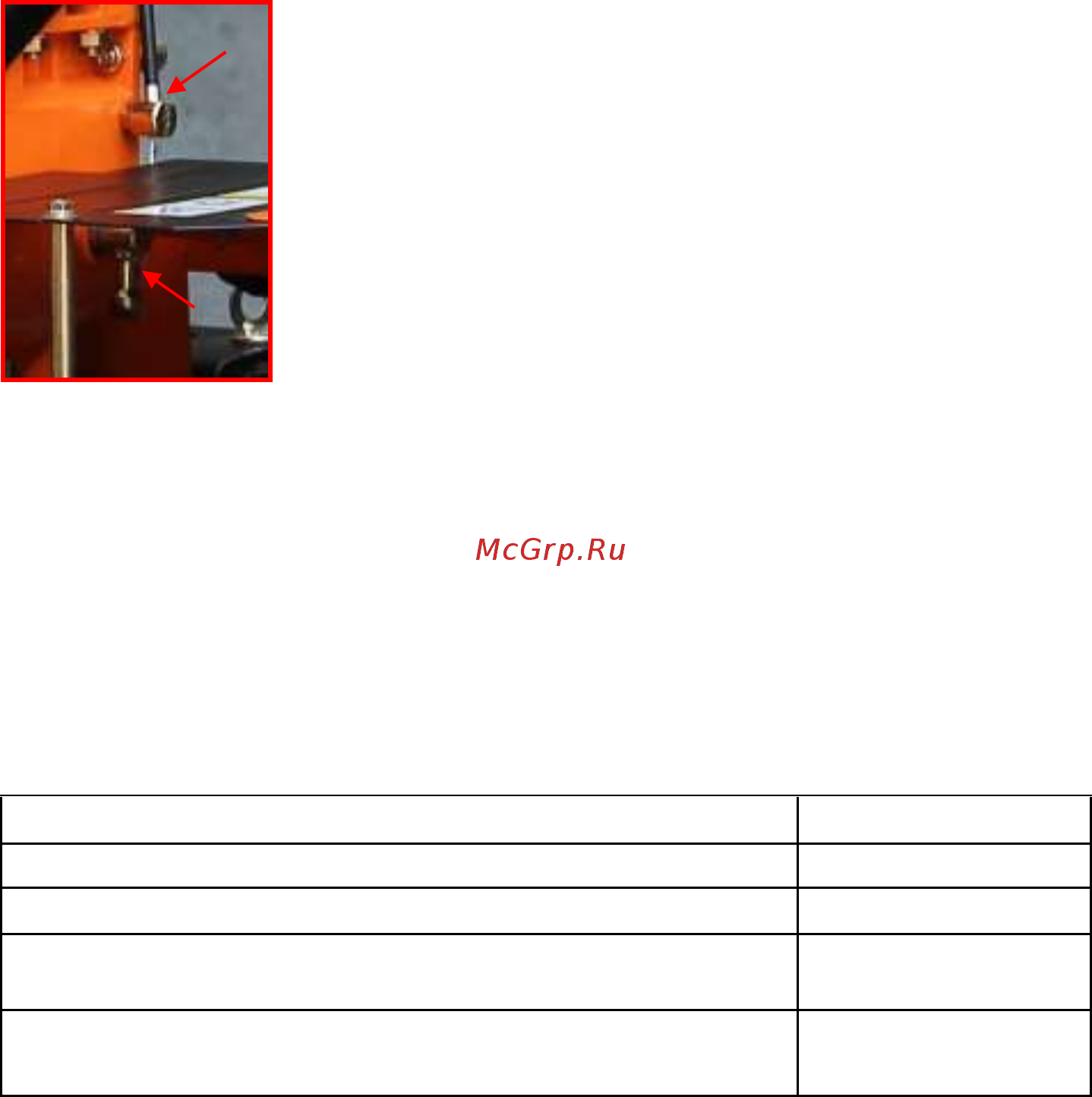

3.2.2. Регулировка троса реверсного механизма (см. рисунки 5 и 6)

1. Отвинтите крепящие болты.

2. Вверните винт по часовой стрелке до упора.

3. Вставьте трос в боковой вал реверсного механизма коробки передач и

убедитесь, что шарнир поручня вошел в отверстие вилочного вала.

4. Потяните реверсный вилочный вал против часовой стрелки, встаньте

трос в узкое пространство боковой реверсной головки коробки

передач, убедитесь, что головка трубки направлена в отверстие

головки провода.

5. Освободите винт и придержите его, освободите рукоятку реверса до тех

пор, пока сила пружины в сцеплении сможет вернуть в

первоначальное положение ручки, затем вкрутите стопорную гайку.

6. Регулировка троса дросселя – на самом тросе.

3.3 Порядок эксплуатации:

1. Проверка и заправка

1. Убедитесь, что все соединительные болты находятся в свободном

положении, зафиксируйте соединительные болты при достижении

моментов сил, указанных в таблице 3.

Таблица 3

Наименование

Момент (H.м)

Фланец двигателя

20 – 25

Фланец коробки передач

35 – 40

Крепящие болты на задней части приводного вала

коробки передач

10 – 12

Крепящие болты вала реверсного механизма коробки

передач

26 – 40
