3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики
ВОЛГАРЬ-2
ВОЛГАРЬ-2МФ*
ВОЛГАРЬ-3БС**
Модель двигателя
BS170F/P
BS170F/P
B&S RS13U2(RS 950)*
Мощность двигателя,
кВт/л.с
5,2/7
5,2/7
4,8/6,5
Объём топливного
бака, л
3,6
3,6
3,6
Объём картера, л
0,6
0,6
0,6
Передачи
2F+ 1R
2F+ 1R
2F+ 1R
Система заруска
Ручной
Ручной
Ручной
Количество фрез в
комплекте, шт
24
24
24
Глубина обработки,
мм
100-300
100-300
100-300
Ширина обработки,
мм
1000
1000
1000
Вес нетто/брутто,
кг
96/106
98/108
99/109
Расшифровка обозначений:
*МФ - Модифицированная рукоятка + Фара;
**БС - Двигатель Briggs&Stratton
*ВНИМАНИЕ! С технической и сервисной точки зрения двигатель B&S идентифицируется
моделью, типом и кодом даты производства. Модель двигателя RS 950 - 13U2.
ВНИМАНИЕ!
Дополнительная комплектация для всех моделей мотоблоков: плуг, окучник,
грунтозацепы. Эти аксессуары НЕ входят в стандартную комплектацию устройства.
Приобретаются за отдельную плату.
4. СБОРКА

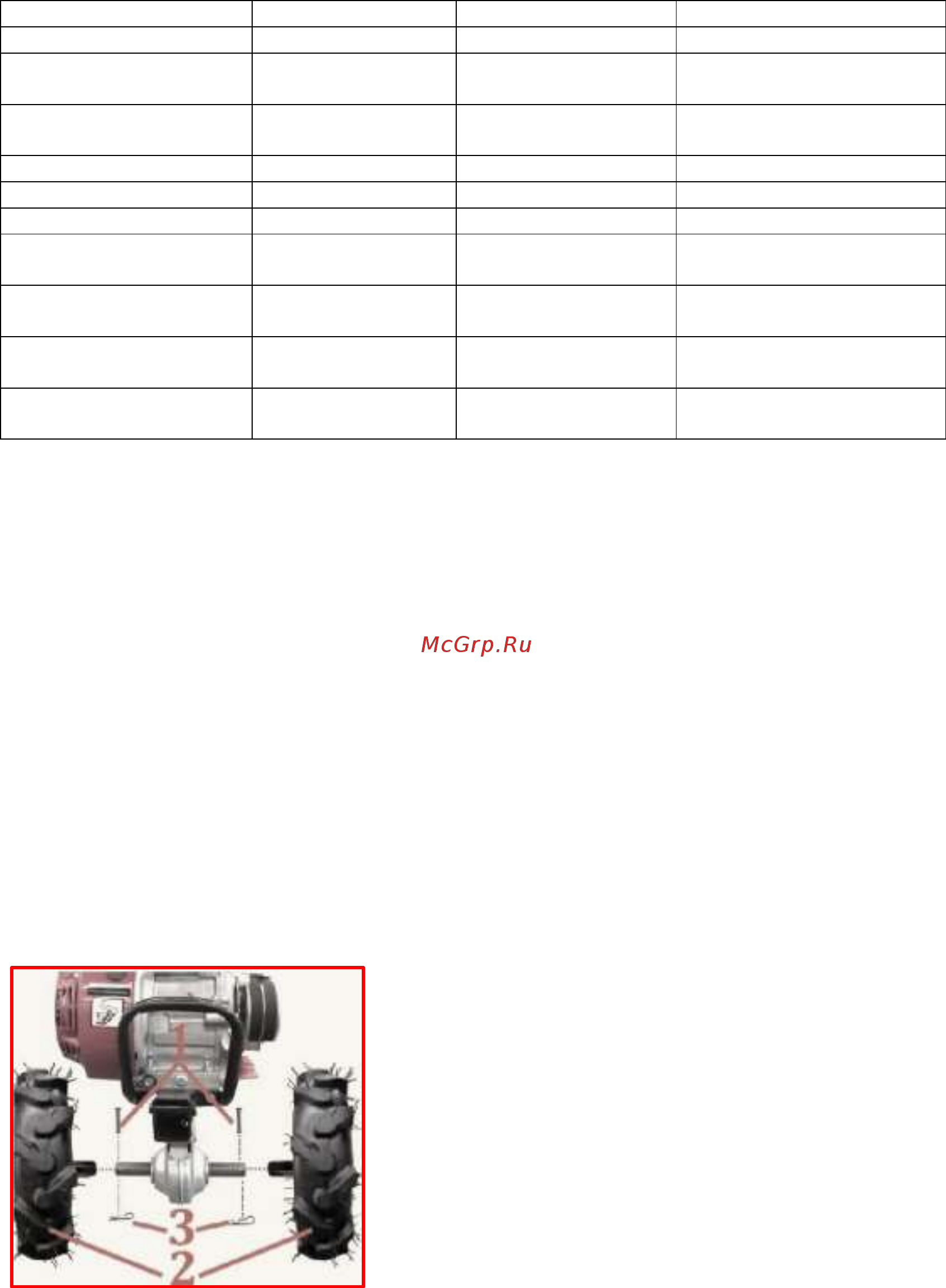

4.1 УСТАНОВКА ТРАНСПОРТИРОВОЧНЫХ КОЛЕС
Вам потребуются:
1. Палец (Ф 8х45) - 2 шт.
2. Транспортировочное колесо - 2 шт.
3. Шплинт (Ф 2х38) - 2 шт.
Установите транспортировочные колеса 2 на вал редуктора
(колеса являются частью стандартной комплектации устройства).
Обратите внимание на правильное направление протектора. Затем
зафиксируйте колеса пальцам и 1,а пальцы заблокируйте
шплинтами 3.
