19

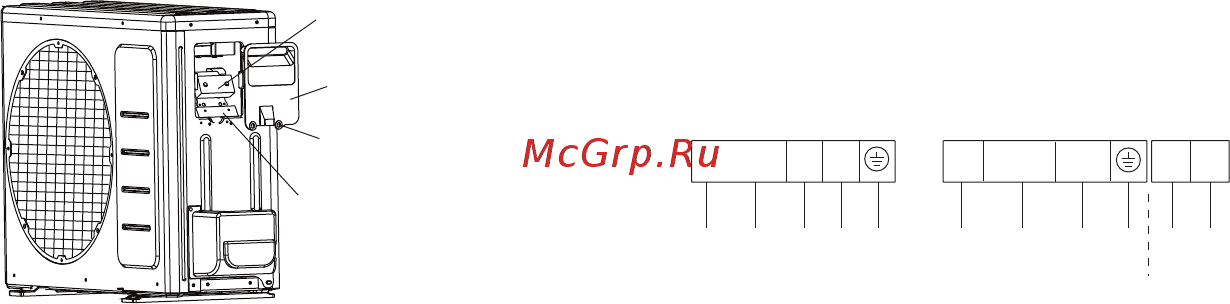

Подключение кабеля к наружному блоку
• Снимите крышку клеммной колодки наруж-
ного блока.
• Подключите межблочный кабель согласно
маркировке, нанесенной на клеммные ко-
лодки внутреннего и наружного блока.
• Для предотвращения затекания воды по
кабелю в клеммную колодку сделайте не-
большую петлю рядом с крышкой клемм-
ной коробки.
• Заизолируйте неиспользованные провода.
1 2(N) 3 4
1 2(N) S
Защитная крышка
Винт
Держатель кабеля
Терминал
подключения
Терминал для подключения проводов
на наружном блоке
К внутреннему блоку
Модели
07, 09, 12, 18к
Модель 24к
L N
Питание
220 В/50 Гц
Внимание!
В сплит-системах LS/LU-H07KKA2, LS/
LU-H09KKA2, LS/LU-H12KKA2 и LS/LU-
H18KKA2 электропитание от источника
питания подключается к внутреннему
блоку!
В сплит-системах LS/LU-H24KKA2 и LS/
LU-H28KKA2 электропитание от источ-
ника питания подключается к наружному
блоку!
Внимание!
После подключения еще раз проверьте
следующие моменты:
• Оборудование имеет выделенную
линию электропитания и на автомат
токовой защиты не подключены дру-
гие устройства. Подключения сдела-
ны так, как показано на схемах.
• Все контакты надежны, винты под-
тянуты. Подтяните все резьбовые
соединения, так как они могли ослаб-
нуть при транспортировке. Удалите
все посторонние предметы и дополни-
тельные крепления, использовавшие-
ся при транспортировке.
• Электропитание соответствует
спецификации данного оборудования.
• Мощность линии электропитания со-
ответствует потребляемой мощно-
сти кондиционера.
• Предусмотрите, чтобы при пуске
оборудования питание электросети
не давало просадку, и оставалось не
менее 90% от указанного в специфика-
ции оборудования.
• Сечение кабеля соответствует спец-
ификации оборудования.
• При использовании оборудования в
сырых и влажных помещениях всегда
устанавливайте УЗО.
