Процедура проверки
Порядок действий.
1. Плотно закройте (завинтите) заглушки на всех портах наружного блока.

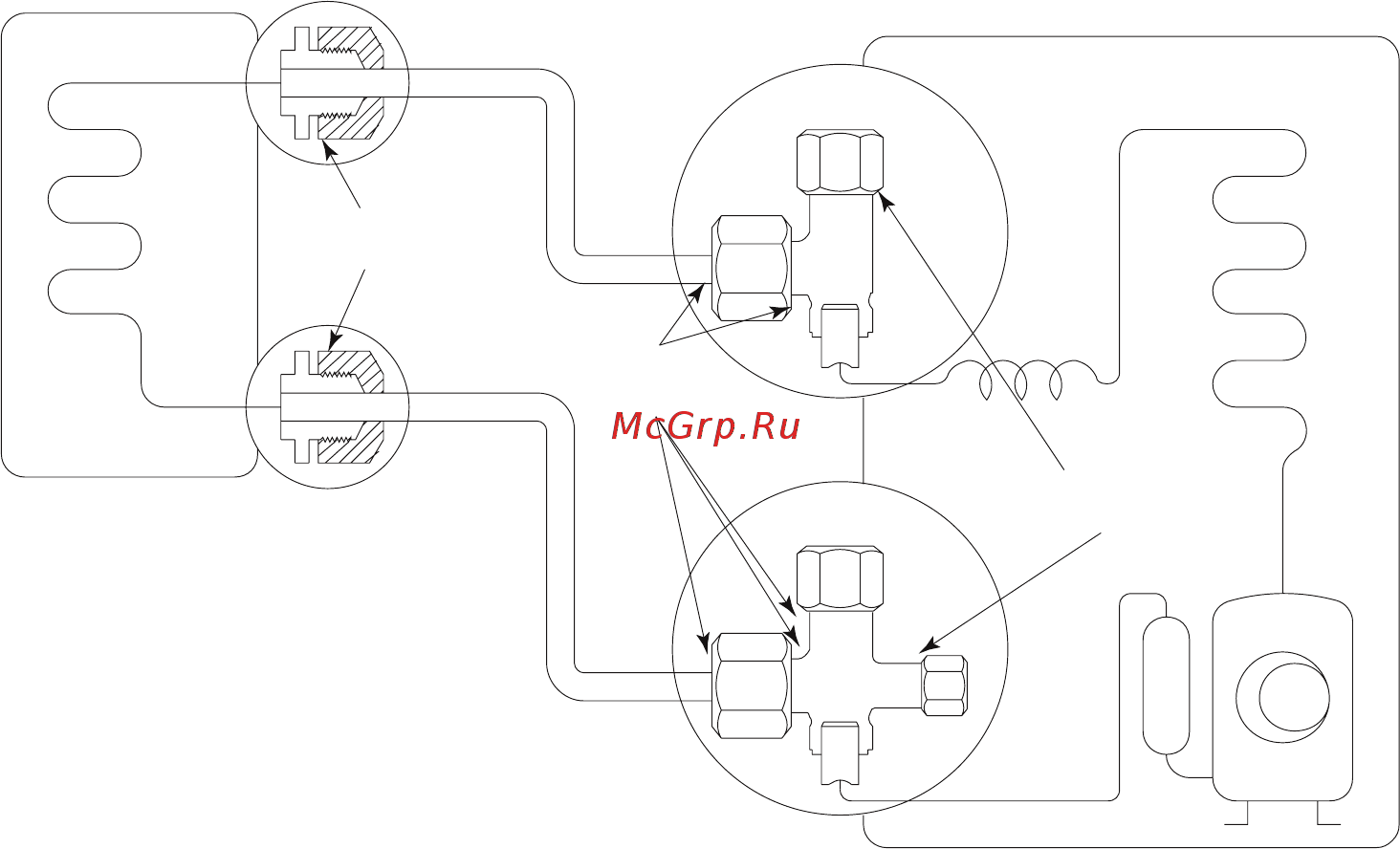

2. Проверьте с помощью течеискателя или мыльной пены отсутствие утечек в точках проверки. Точки проверки обо-
значены на рисунке ниже.
• Точка проверки 1: место соединения трубопроводов с внутренним блоком (гайки и штуцера).
• Точка проверки 2: место соединения трубопроводов с наружным блоком (гайки), защитные колпачки на вентилях.
При наличии утечек отключите оборудование, закройте порты с помощью шестигранных ключей, отключите обору-
дование от электропитания и произведите перемонтаж. В случае утечки из-под заглушек обратитесь в ближайший
сервисный центр.
(Наружный блок)
(Внутренний
блок)
(Сторона жидкости)
(Сторона газа)
Точки
проверки
Точки
проверки
Точки
проверки
Внимание!
• Заправляйте систему только в жидкой фазе! Заправка газом может вызвать разбалансировку состава
смеси и привести к неисправности оборудования!
• Помните, что хладагент R410A является очень гигроскопичным, и если гидравлический контур наружного
блока либо всей системы был открыт для доступа атмосферного воздуха более чем на 5 минут, потре-
буется вакуумирование всей системы в течении минимум 30 минут. Если гидравлический контур был от-
крыт более 20 минут, потребуется полная смена масла в компрессоре.
22
