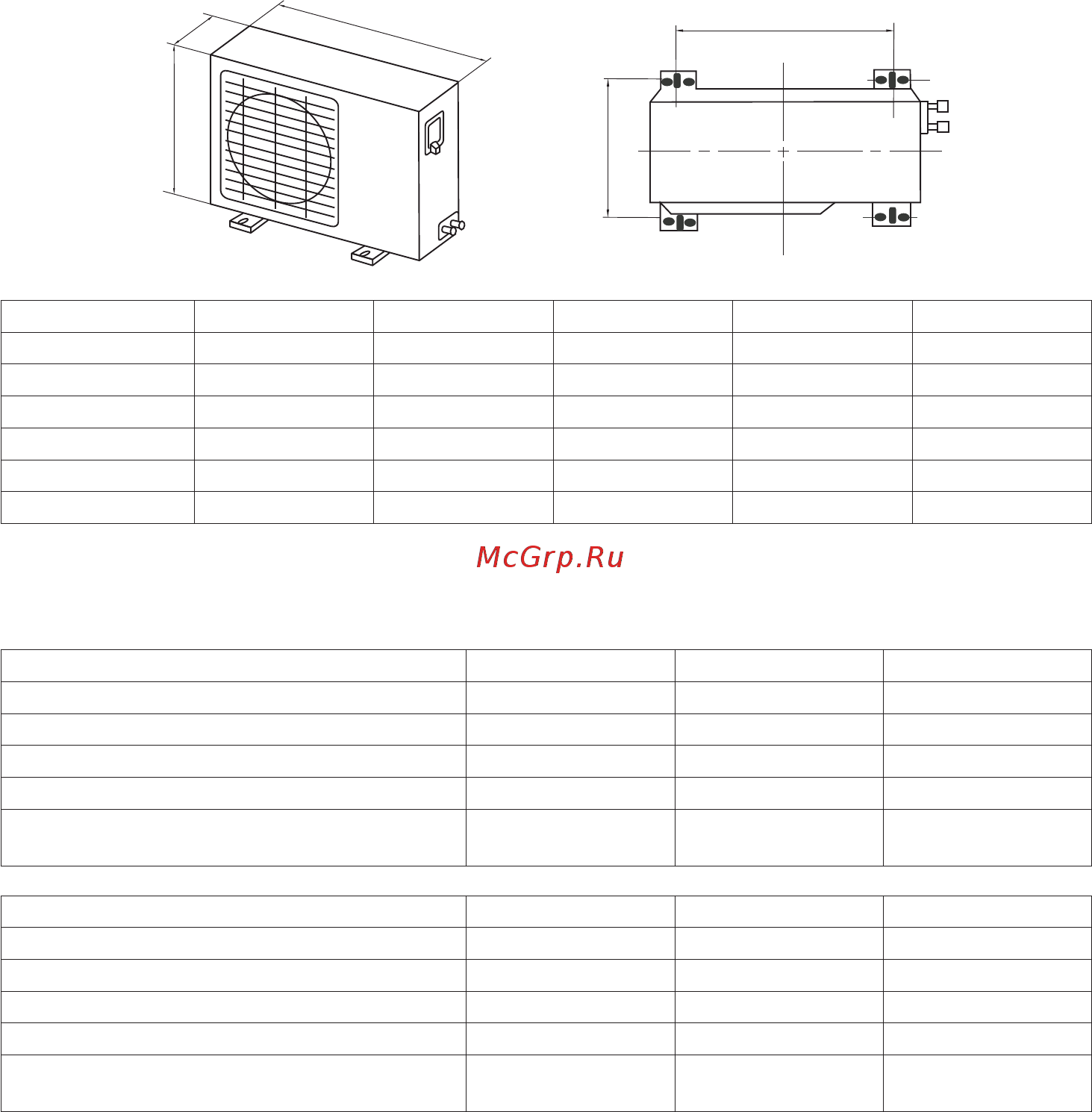

Lessar LS-H12KLA2A/LU-H12KLA2A [9/40] Наружный блок
![Lessar LS-H18KLA2A/LU-H18KLA2A [9/40] Наружный блок](/views2/1313827/page9/bg9.png)
9
Наружный блок
F
G
K
M
N
Модель F, мм K, мм G, мм M, мм N, мм
LU-H07KLA2A 700 550 270 450 275
LU-H09KLA2A 700 550 270 450 275
LU-H12KLA2A 770 555 300 487 298
LU-H18KLA2A 770 555 300 487 298
LU-H24KLA2A 845 702 363 540 350
LU-H36KLA4A 946 810 410 673 403
Диаметры трубопроводов
LS/LU-H07KLA2A LS/LU-H09KLA2A LS/LU-H12KLA2A
Нагнетание (жидкость), мм Ø6,35 (1/4) Ø6,35 (1/4) Ø6,35 (1/4)
Всасывание (газ), мм Ø9,53 (3/8) Ø9,53 (3/8) Ø12,7 (1/2)
Максимальная длина трубопровода, м 20 20 20
Максимальный перепад высот, м 8 8 8
Дозаправка хладагентом, грамм на каждый
метр свыше 5
20 20 20
LS/LU-H18KLA2A LS/LU-H24KLA2A LS/LU-H36KLA4A
Нагнетание (жидкость), мм Ø6,35 (1/4) Ø9,53 (3/8) Ø9,53 (3/8)
Всасывание (газ), мм Ø12,7 (1/2) Ø15,9 (5/8) Ø15,9 (5/8)
Максимальная длина трубопровода, м 25 25 30
Максимальный перепад высот, м 10 10 15
Дозаправка хладагентом, грамм на каждый
метр свыше 5
20 40 40
Внимание!
• Стандартная заводская заправка блока рассчитана на магистраль длиной 5 м.
• Строго запрещается вместо вакуумирования продувать магистрали хладагентом!
Это может привести к поломке оборудования!
• При установке оборудования в конфигурации «наружный блок выше внутреннего
блока» обязательно установите маслоподъемные петли через каждые 3 м подъема.
