18
прочная. При недостатке прочности стены установите дополнительный каркас или усильте
стену другим способом. Соединение между стеной и кронштейнами, а также между крон-
штейнами и кондиционером должно быть устойчивым, надежным и проверенным.
• Убедитесь, что ничего не мешает хорошему теплообмену.
• Замерьте расстояние между лапами наружного блока.
• Разметьте отверстия в месте установки, просверлите отверстия и, используя дюбели, за-
крепите кронштейны.
• При установке на полу (крыше) заранее подготовьте раму (фундамент) для блока.

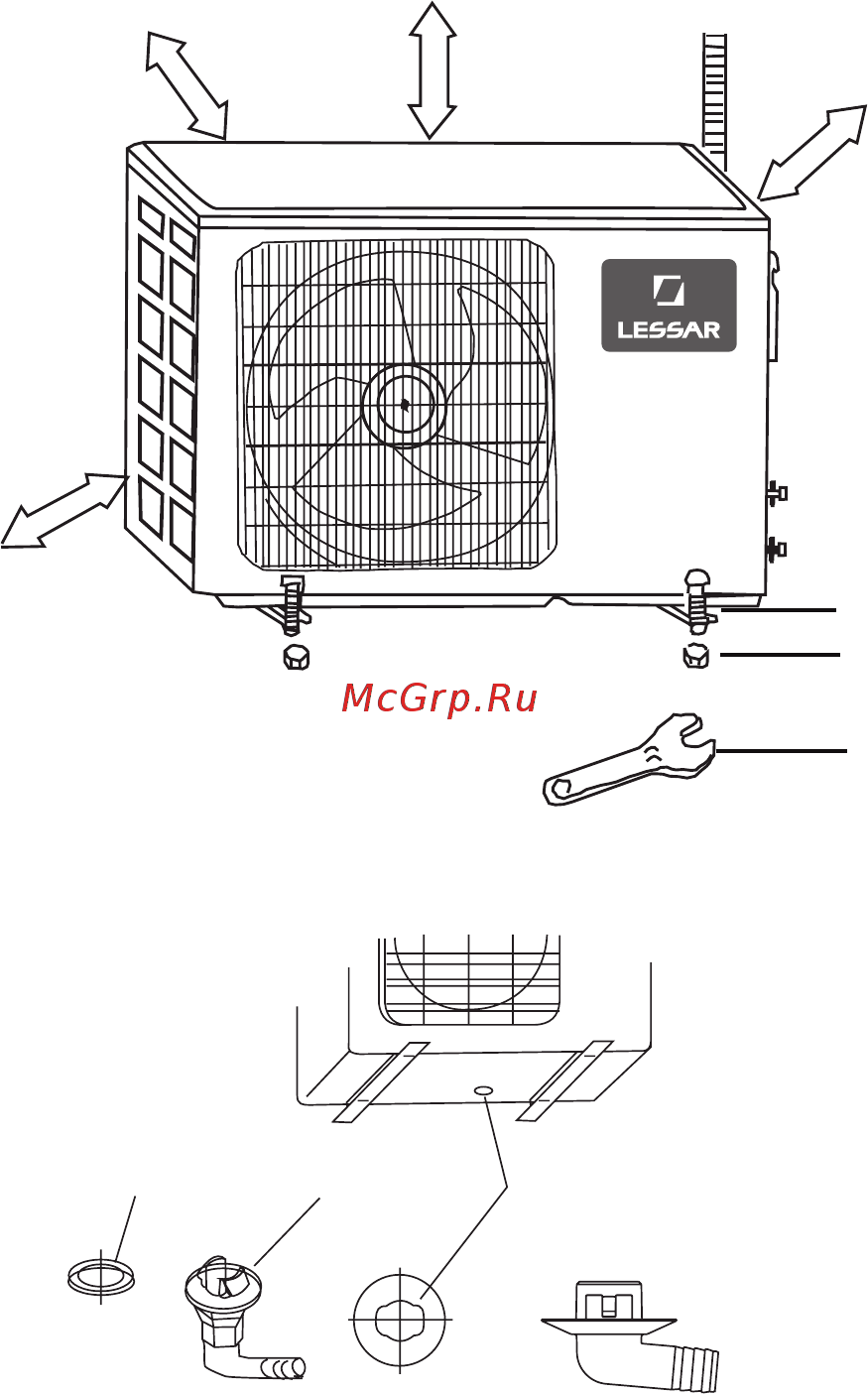

• Наружный блок крепиться болтами и гайками Ø10 или Ø8 мм на горизонтальную раму или
кронштейн.
Более 30 см
Более 50 см
Более 60 см
Более 30 см
Ключ
Болт
Гайка
• После закрепления блока установите патрубок для слива конденсата с наружного блока.
Вариант штуцера (А или В) зависит от комплекта поставки и модели наружного блока.
Отверстие для слива
конденсата в
наружном блоке
Прокладка Штуцер
Штуцер типа «А» Штуцер типа «В»
