20
Меры предосторожности

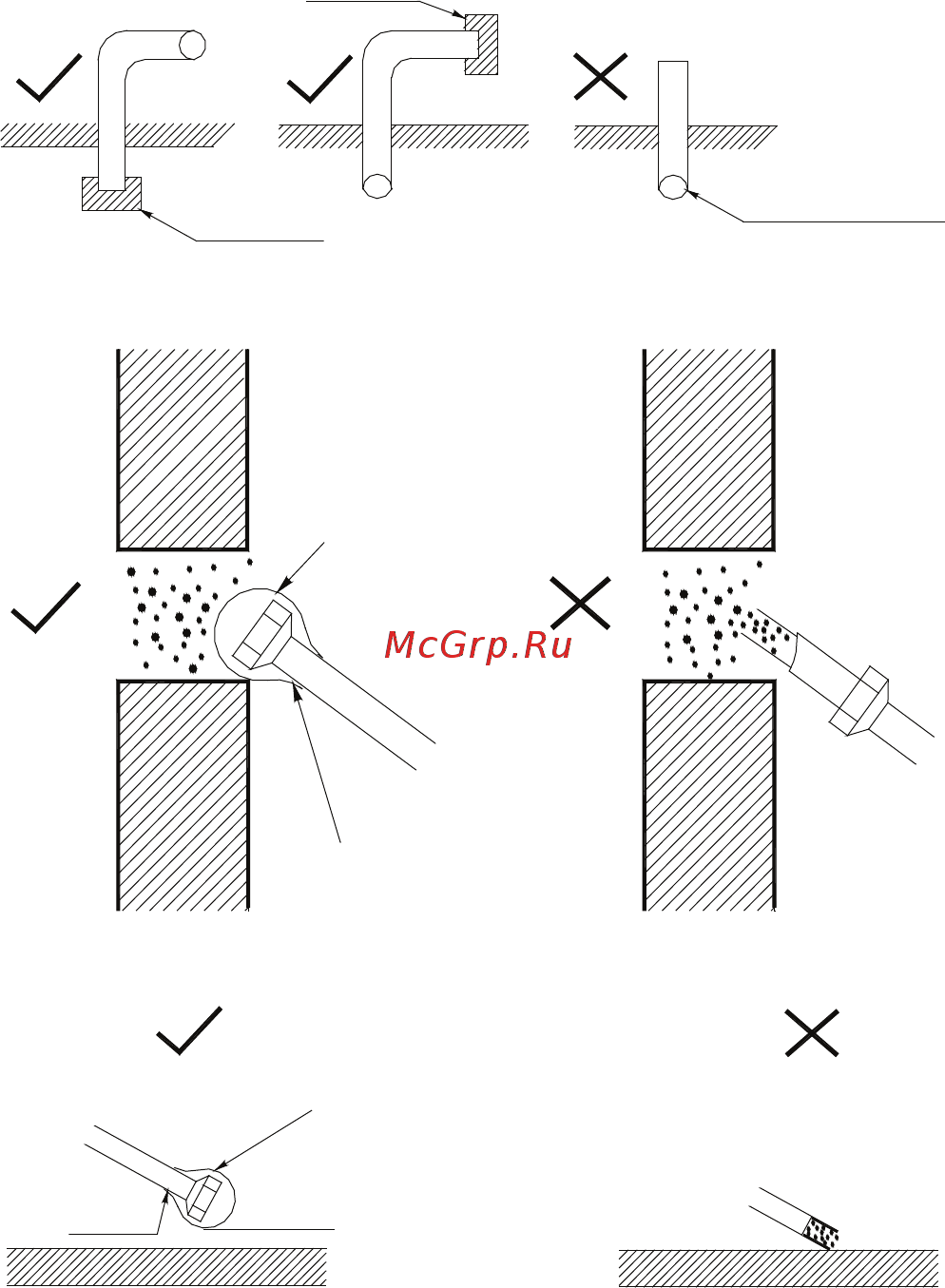

1. Защищайте открытые концы трубопровода от влаги и грязи.
• До окончания подключений ставьте заглушки на концы труб.
• Старайтесь располагать открытый конец трубопровода книзу.
Крышка
Крышка
Трубопровод
2. При подаче трубы через отверстие в стене обязательно одевайте заглушку на конец трубы.
Стена
Стена
Пластиковый
пакет
Изолента,
скотч
3. Не кладите трубу прямо на землю или грязную поверхность.
Пластиковый пакет
или крышка
Скотч
Пол Пол
Не прикасайтесь
к поверхности
пола
