ПОДГОТОВКА К РАБОТЕ

РАБОТА НА СТАНКЕ

трон 3 на конусную шейку шпинделя. За-

крепите сверлильный кулачковый патрон

3 на конусной шейке шпинделе легким

ударом молотка через деревянный бру-

сок.

• Вставьте хвостовик сверла 16 (см. рис.

С) в сверлильный кулачковый патрон 3 и

отцентруйте его. Центровка заключается

в совмещении оси сверла 16 с осью свер-

лильного кулачкового патрона 3.

• ВНИМАНИЕ! Работа с неправильно от-

центрованным режущим инструментом

может привести к браку заготовки (раз-

бивке отверстия).

• Удерживая одной рукой режущий ин-

струмент, другой рукой с помощью ключа

17 затяните кулачки сверлильного кулач-

кового патрона 3.

• Аналогичным образом производите

установку другого режущего инструмента

(зенкер, зенковка, цековка, резцовая го-

ловка) для выполнения различных свер-

лильных работ.

Настройка ограничителя глубины свер-

ления

• Для сверления большого количества от-

верстий одинаковой глубины применяйте

ограничитель глубины сверления (см.

рис. D).

• Закрепите сверло 16 в сверлильном ку-

лачковом патроне 3 (см. рис. С).

• Используя рукоятку 11 опустите шпин-

дель станка с установленным сверлом

16 на необходимую глубину сверления и

удерживайте его (шпиндель) в этом поло-

жении.

• Заверните первую гайку 19 до упора

в ограничитель 18 и застопорите ее

второй гайкой 19. После настройки, при

осевой подаче шпинделя с помощью

рукоятки 11, сверло 16 всегда будет

останавливаться на необходимой глубине

сверления.

• При работе, постоянно контролируйте

глубину сверления с помощью указателя

21, ориентируясь на деления шкалы 22-

(см. рис. D).

Проверка работы станка и пробный

пуск

• Подключите станок к электрической пи-

тающей линии и приведите автоматиче-

ский предохранитель во включенное со-

стояние.

• При пробном пуске не должно быть ви-

браций станка, нагрева подшипниковых

узлов, перегрева и характерного гудения

электродвигателя. Гул работающего элек-

тродвигателя и приводного механизма

станка должен быть ровный, без посто-

роннего металлического шума.

• ВНИМАНИЕ! Перед проверкой работы и

пробным пуском станка проверьте надеж-

ность сборки станка и наличие защитного

экрана и крышки приводного узла станка.

• Подключите вилку кабеля электропита-

ния станка к заземленной розетке элек-

трической питающей линии (220 В, 50 Гц)

и приведите автоматический предохрани-

тель во включенное состояние.

• Для пуска станка нажмите кнопку «ПУСК»

на коробке электровыключателей 20 (см.

рис. D).

• Для остановки станка нажмите на кноп-

ку «СТОП» на коробке электровыключате-

лей 20 (см. рис. D) .

• При пробном пуске не должно быть ви-

браций станка, нагрева подшипниковых

узлов, перегрева и характерного гудения

электродвигателя. Гул работающего элек-

тродвигателя и приводного узла станка

должен быть ровный, без постороннего

металлического шума.

Не включайте и не выключайте станок под нагруз-

кой. Регулярно проверяйте степень заточенности

режущего инструмента и не работайте с зату-

пленными сверлами или с режущим инструментом,

имеющим дефекты и повреждения. Работа с затупленным режущим инстру-

ментом может привести к поломке станка или травме пользователя. Всег-

да надежно закрепляйте и центруйте режущий инструмент в сверлильном

патроне. Несоблюдение этого правила может привести к выбраковке за-

готовки. ВНИМАНИЕ! Прежде чем выключить станок, выведите режущий

инструмент (сверло, зенкер, развертку) из обрабатываемого отверстия

и установите шпиндель станка в верхнее положение. Никогда не

включай- те станок, если режущий инструмент вплотную подведен к

заготовке или установлен в отверстии. Несоблюдение этих требований

может привести к травме пользователя или поломке режущего

инструмента.

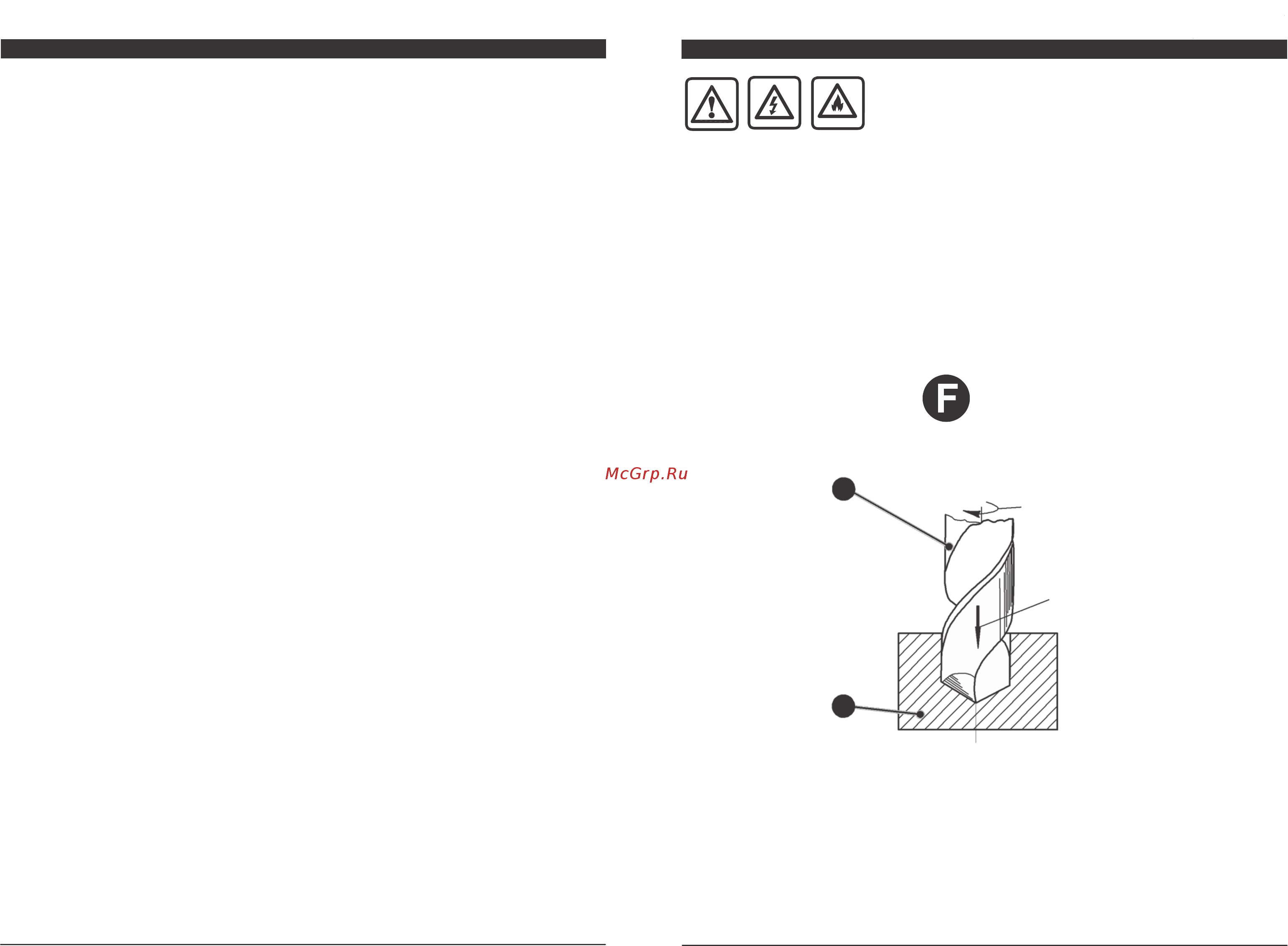

16. Сверло

23. Деталь

Рисунок F — рабочие движения при сверлении отверстия в детали.

18 19
