Эксплуатация - Сборка:

Осторожно: Перед тем как приступить к сборке, следует убедиться в том, что

инструмент выключен, а электрический шнур отсоединен от источника питания.

Перед сборкой проверить состояние компонентов инструмента

В результате применения современных способов массового производства вероятность

того, что заточный станок будет неисправен или в нем будут отсутствовать стандартные

детали, мала. В случае отсутствия некоторых деталей или обнаружении каких-либо

неисправностей, запрещается использовать оборудование до замены деталей и (или)

устранения неисправности. В противном случае возможно получение серьезных травм.

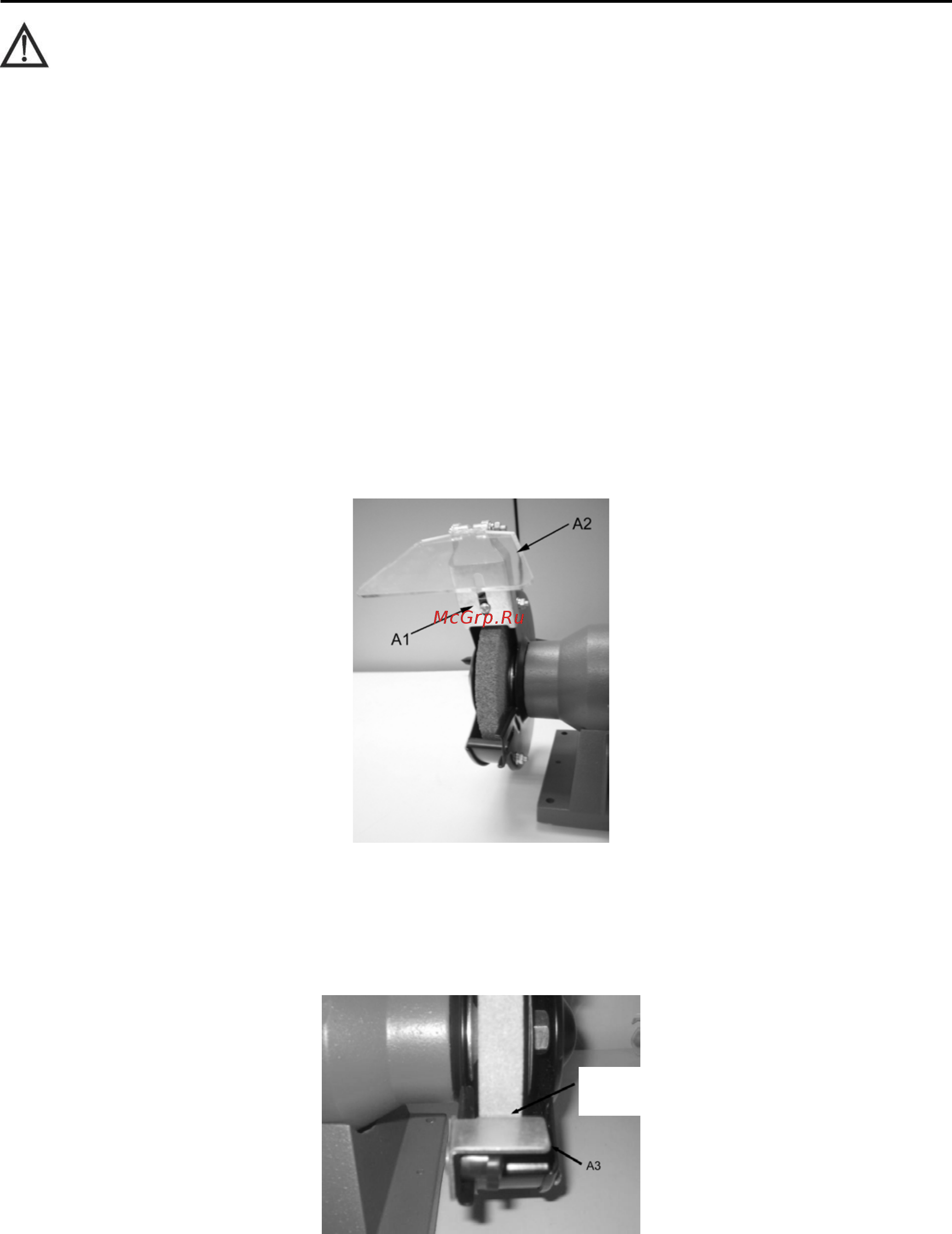

Сборка/ Регулировка – Предохранительный щиток (Рис. 2)

Закрепить предохранительный щиток (A2) с помощью поставляемых винта и шайбы и

зафиксировать его в нужном положении, убедившись в том, что регулируемая рама

находится на достаточном расстоянии от шлифовального круга.

Рис. 2

Сборка/Регулировка – Опорные ножи (Рис. 3)

Закрепить 2 регулируемых опорных ножа с помощью поставляемых ввинчивающихся

головок, убедившись в том, что опорный нож (A3) установлен на расстоянии 3 мм (1/8 дюйма)

от шлифовального колеса.

Рис. 3

Зазор 3 мм
