IV. ИНСТРУКЦИЯ ПО СБОРКЕ.

ОТКРЫТЬ УПАКОВКУ.

СТАНИНА.

Вынуть из упаковки нижнюю часть барабана и

опорную балку.

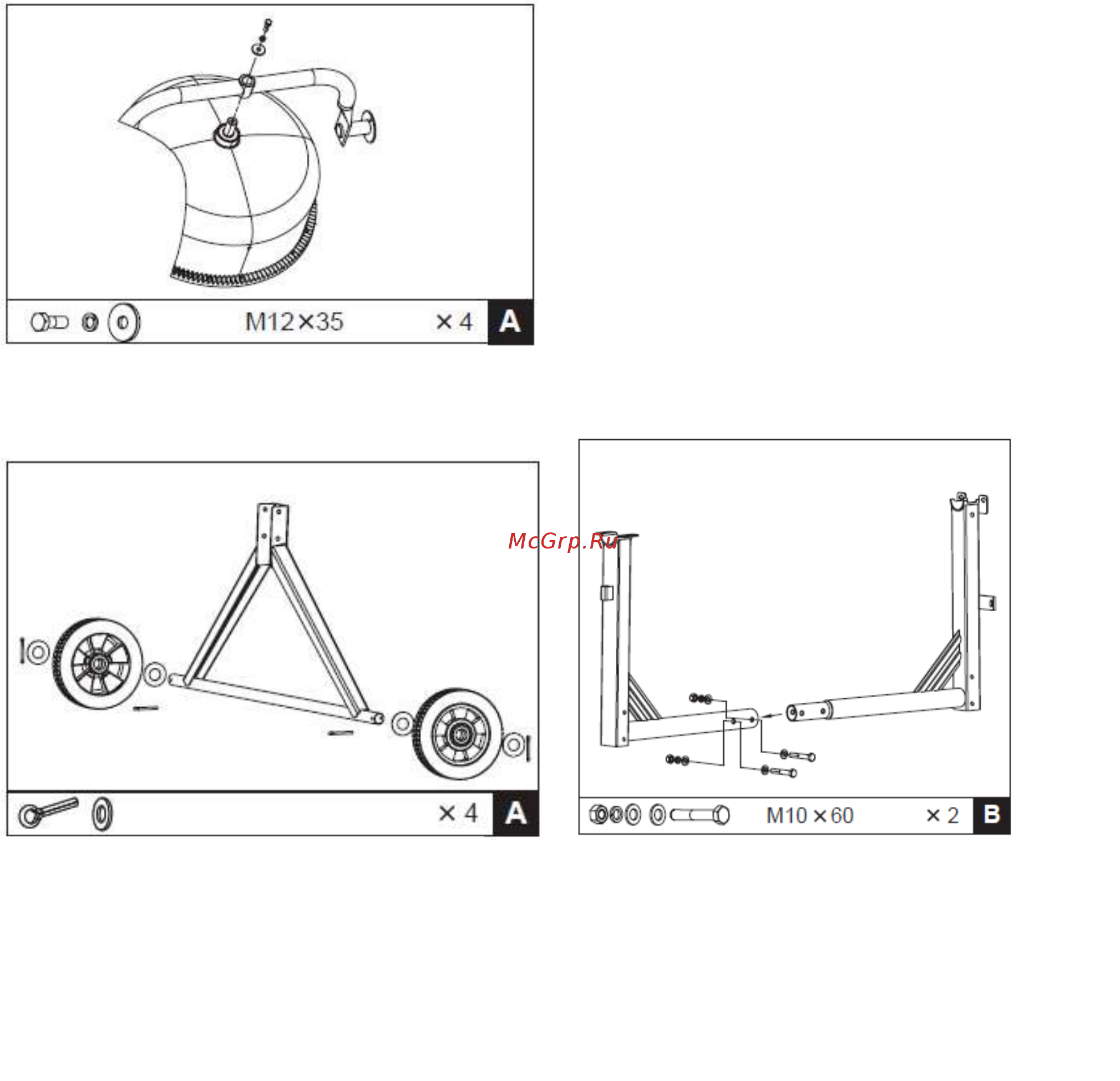

Закрепите опорную балку и нижнюю половину

барабана с помощью болта М12x35, шайбы

пружинной и шайбы.

1. Вставьте шплинт в каждое ближнее

к центру отверстие в оси, наденьте на

ось шайбы с обеих сторон, затем

наденьте колёса, затем ещё шайбу с

каждой стороны и ещё по шплинту с

наружной стороны.

Отогните концы шплинтов. См. рис. А

2. Соедините правый и левый конец балки

как показано на рисунке В. Вставьте два

болта с шайбами М10х60 через отверстия в

трубе и закрепите с помощью гаек.
