4. Поверните раму и прикрепите кронштейн с осью и колёсами таким же способом, см

рис.D.

5. Убедитесь, что все болты и гайки затянуты.

НИЖНИЙ БАРАБАН.

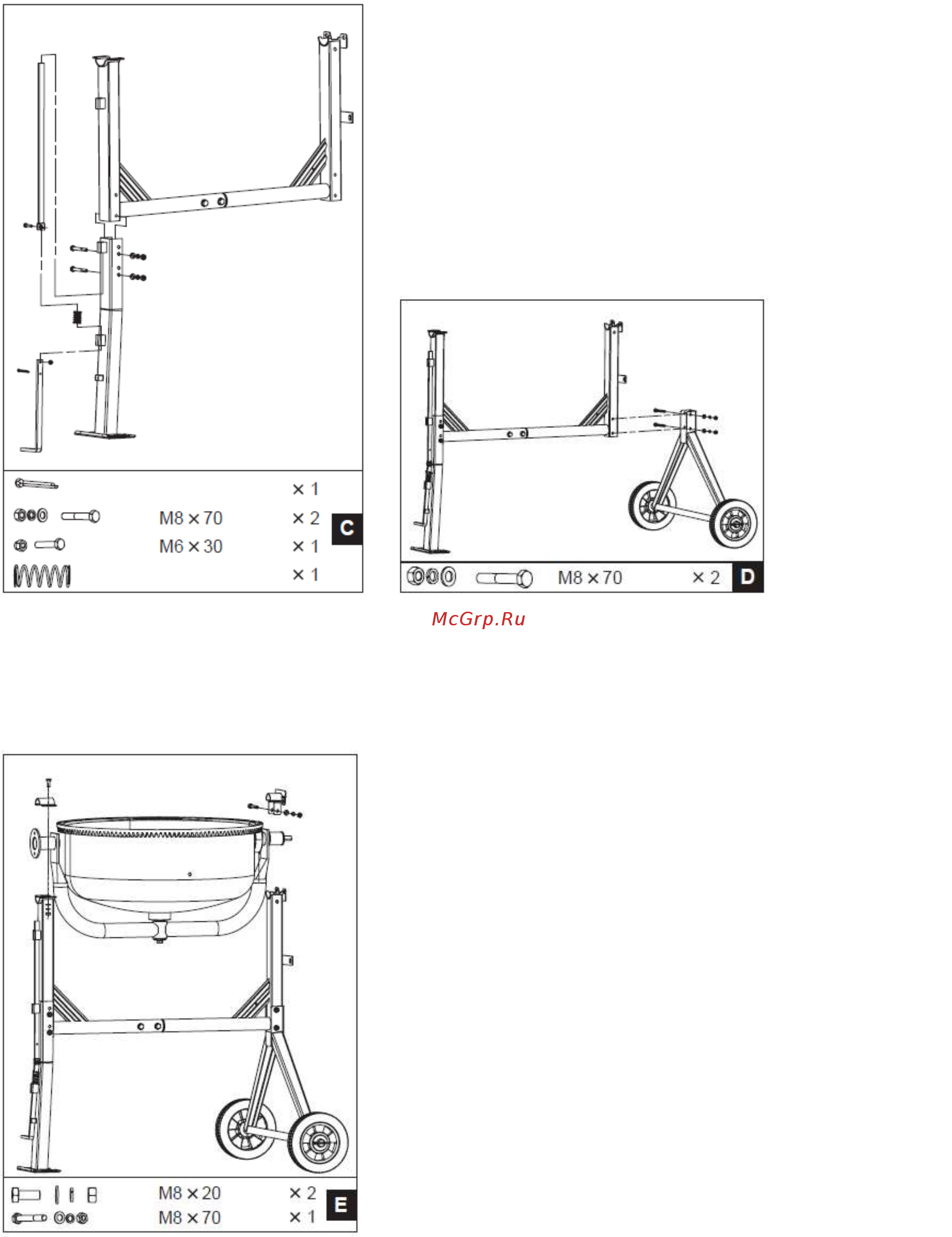

3. К раме, лежащей на боку, прикрепите опорную ногу,

как показано на рисунке С.

Вставьте 2 шестигранных болта М8х70 в отверстия с

одной стороны, затем поставьте плоские шайбы,

стопорные шайбы и накрутите гайки.

Наденьте пружину на стержень нижнего плунжера.

Скрепите стержни плунжеров шестигранным болтом

М6х30 и гайкой. Для удержания пружины на месте

вставьте разрезной шплинт и разогните его концы.

Затяните все резьбовые соединения.

1. С помощью двух помощников осторожно

установите нижний барабан с опорным коромыслом

на боковые опоры станины, как показано на рисунке

Е, таким образом, чтобы подшипниковые узлы

вошли в пазы, сделанные в боковых опорах. Вал

большего диаметра должен быть со стороны ножки

станины.

2. Установите верхний кронштейн с отверстиями на

большего диаметра вал, совместите отверстия с

отверстиями в нижней кронштейне. Вставьте два

болта M8X20 в отверстия, потом плоские шайбы,

стопорные шайбы и гайки снизу.

3. Поместите верхний кронштейн на другой вал и

совместите отверстия. Вставьте болт M8X70, потом

шайбы и гайки с другой стороны.

Затяните ключом. См. рис. Е
