ЛОПАСТИ БЕТОНОСМЕСИТЕЛЯ.

ВЕРХНИЙ БАРАБАН.

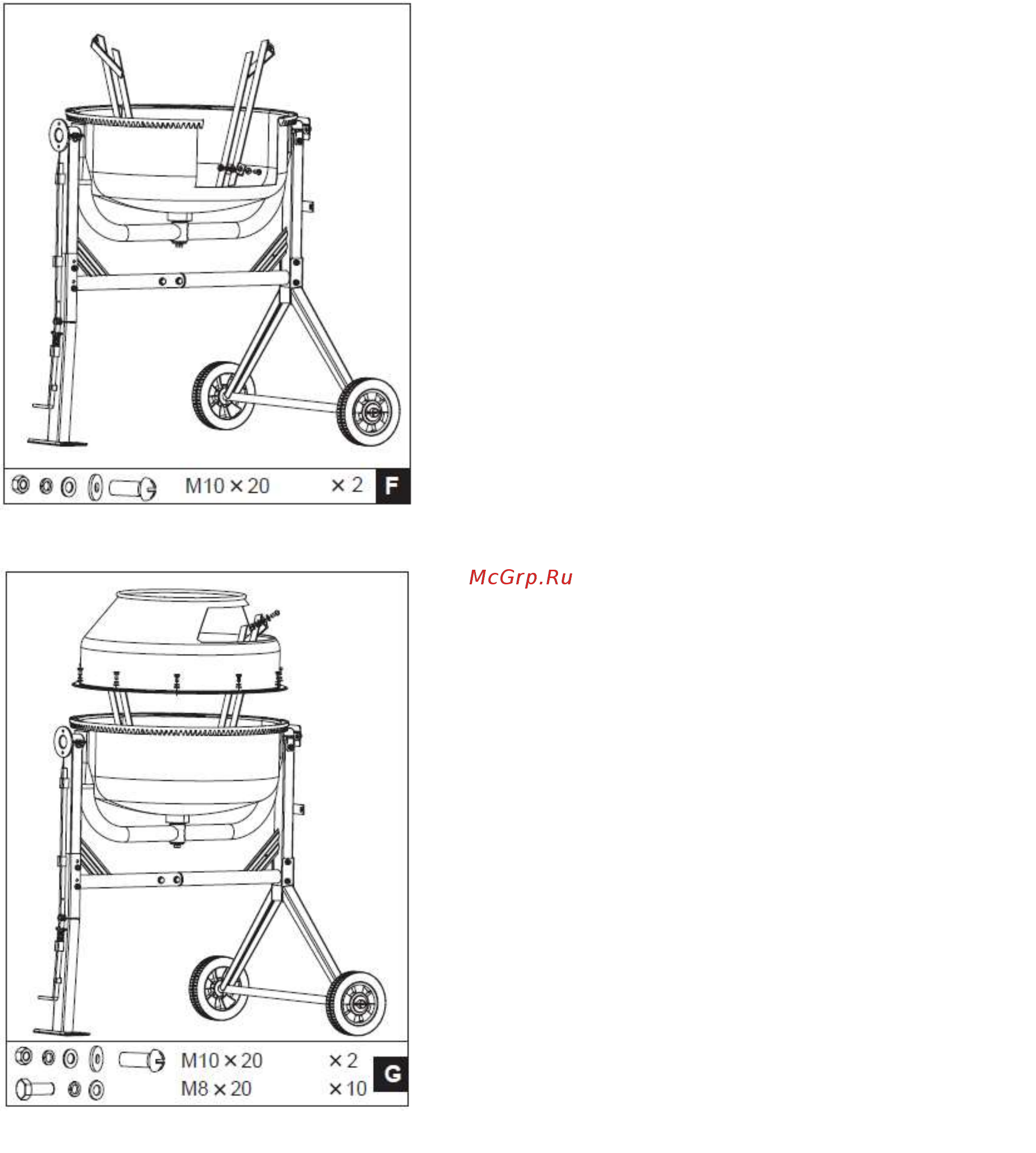

Смонтируйте смесительные лопасти внутри нижнего

барабана, как показано на рисунке, предварительно с

люфтом. В донной части барабана имеются два

отверстия, в которые вставляются снаружи болты

М10х20. См. рис.F. Изнутри на них надевается

кожаная шайба, плоская шайба, стопорная шайба и

навинчивается гайка, но не до конца. Кожаная шайба

помещается между лопаткой и барабаном.

ПРИМЕЧАНИЕ: На верхней и нижней частях

барабана нанесены две стрелки, чтобы обозначить их

взаимное расположение. Если возникнут трудности

при позиционировании смесительных лопаток, то

лучше временно установить верхнюю часть барабана

поверх нижней и поворачивая её совместить стрелки.

1. Установите верхний барабан на нижний над

ободом таким образом, чтобы совместились

монтажные отверстия, а также стрелки в обоих

частях.

2. Вверните шестигранный болт М8х20 с

пружиной и плоской шайбой в каждое из 6

резьбовых отверстий в узле обод/зубчатый венец.

Выполняйте процесс затягивания гаек

последовательно.

3. Прикрепите смесительные лопатки к верхнему

барабану с помощью двух винтов М10х20 с

крестовой головкой снаружи через отверстия в

барабане.

4. Кожаная шайба должна быть установлена

внутри между барабаном и лопаткой. Закрепите

смесительные лопатки изнутри, используя

плоскую шайбу, стопорную шайбу и гайку.

5. И наконец, убедитесь, что и верхнее, и нижнее

крепления лопатки затянуты. См. рис.G.
