ОПРОКИДЫВАЮЩЕЕ КОЛЕСО И ДВИГАТЕЛЬ.

V. ИНСТРУКЦИЯ ПО РАБОТЕ.

НАКЛОН БАРАБАНА.

ЗАГРУЗКА.

ВНИМАНИЕ!

Всегда запускайте бетоносмеситель перед загрузкой барабана. Загружайте с

вращающимся барабаном.

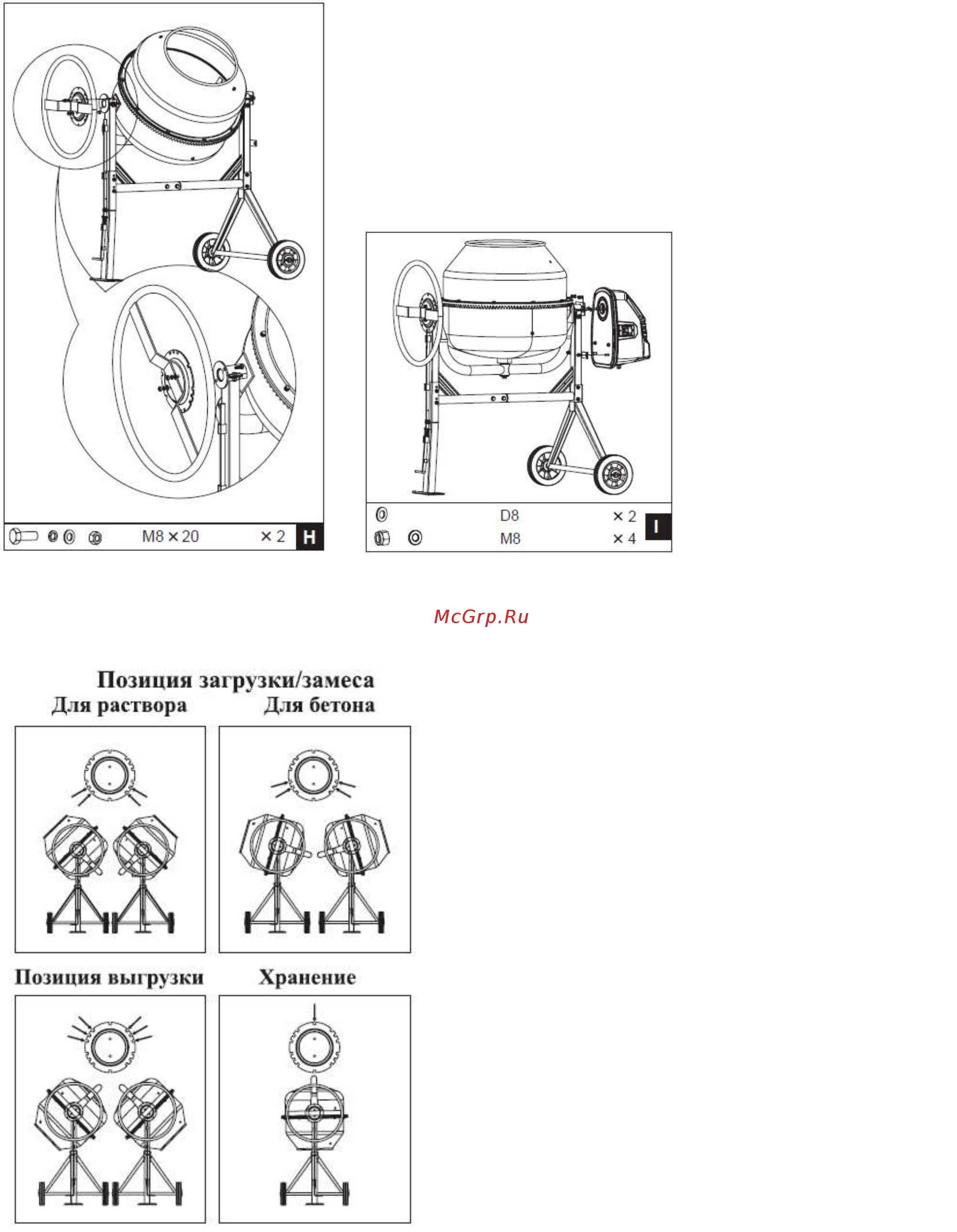

1. Установите опрокидывающее колесо с

фиксирующей тарелкой на фланце рамы и закрепите

двумя шестигранными болтами М8х20 с плоскими и

стопорными шайбами и гайками. См. рис. Н.

2. Совместив шпоночные пазы, надвиньте коробку с

двигателем на вал-шестерню.

Закрепите двигатель на раме четырьмя гайками М8 и

четырьмя плоскими шайбами. См. рис.I.

Колесо опрокидывания барабана обеспечивает

лёгкое механическое управление барабаном,

который можно зафиксировать в положениях

замеса, выгрузки и хранения.

Барабан фиксируется в позиции с помощью

самоустанавливающегося плунжера, который

входит в зацепление с колесом опрокидывания.

Чтобы наклонить барабан, фиксирующий

плунжер нужно отсоединить от колеса путём

нажатия педали. После этого барабан можно

наклонить поворотом колеса.

Для удержания барабана в заданной позиции,

отпустите педаль и поворачивайте колесо, пока

фиксирующий плунжер не войдёт в зацепление с

фиксирующей тарелкой колеса.
