ПОДКЛЮЧЕНИЯ

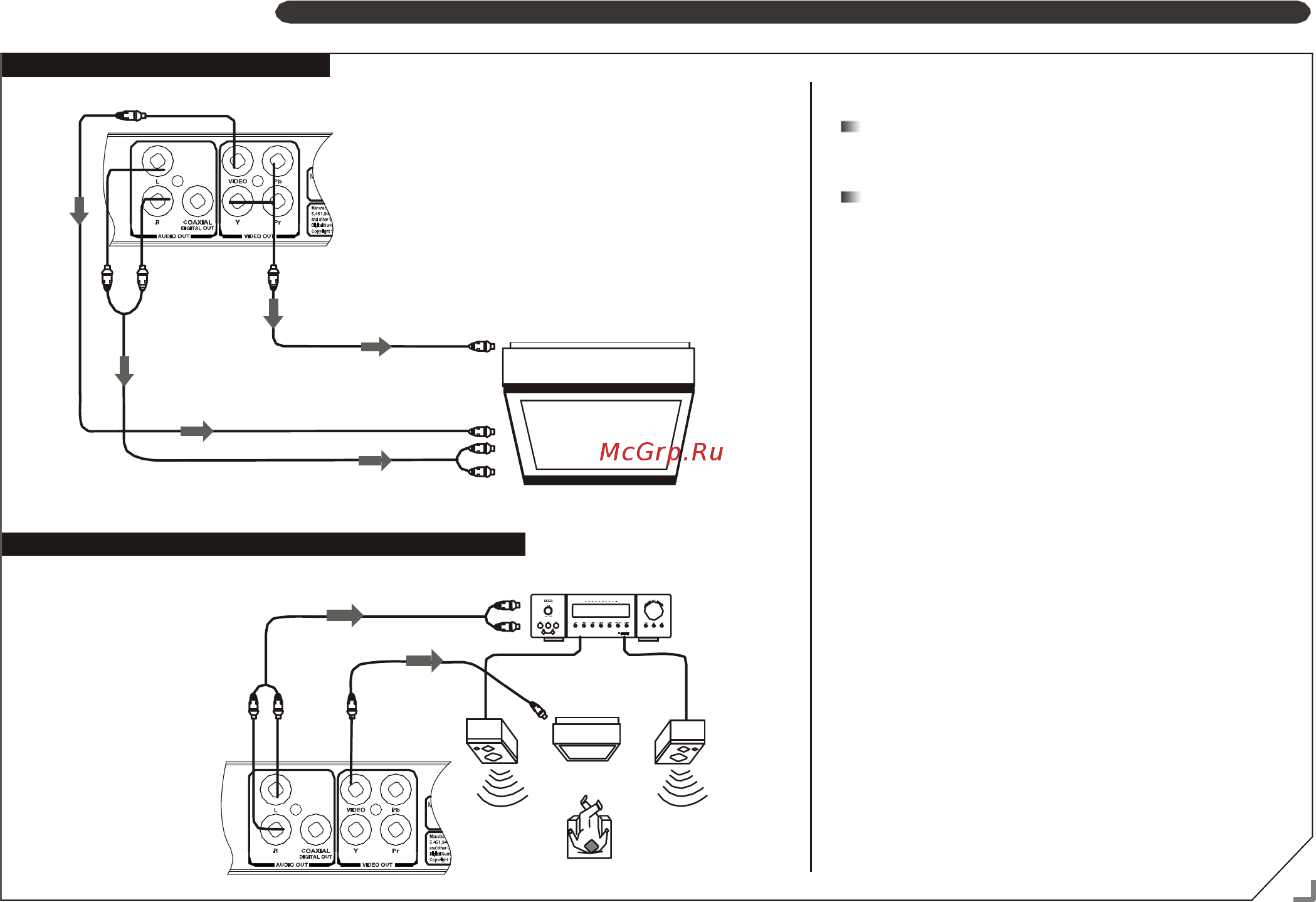

ПОДКЛЮЧЕНИЕ К ТЕЛЕВИЗОРУ
К разъемам АУДИО
ВЫХОДА
(ЛЕВЫЙ/ПРАВЫЙ)
К разъем
у
ВЫХОДА
Y
Pb P
r
Примечание:
Если у телевизора есть разъемы КОМПОЕНТНОГО
ВИДЕО ВХОДА (Y, Cb/Pb, Cr/Pr), подсоедините их к
соответствующим разъемам ВЫХОДА Y Pb Pr.
Если вы хотите вывести звук на телевизор,
пожалуйста, подсоедините выходной разъем
Левого/Правого канала проигрывателя к
соответствующему входному разъему канала
телевизора, так, чтобы цвет штекеров совпал с
цветом разъемов (красный для правого канала и
белый для левого).
К разъему ВХОДА
Y
Cb/Pb C
r
/P
r
К разъему ВИДЕО
ВХОДА
Телевизор
К разъемам АУДИО ВХОДА
(ЛЕВЫЙ/ПРАВЫЙ)
ПОДКЛЮЧЕНИЕ К ДВУХКАНАЛЬНОМУ УСИЛИТЕЛЮ
К разъемам
А
УДИО ВХОД
А
Д
ВУХКАНАЛЬНЫ
Й
УСИЛИТЕЛЬ
Surround Audio Amplifier for Home Theater
T
-
30
2
0
К разъемам АУДИО
ВЫХОДА
(ЛЕВЫЙ/ПРАВЫЙ)
К разъему
ВИДЕО ВХОДА
ПЕРЕДНИЙ
ЛЕВЫЙ
ТЕЛЕВИЗОР
ПЕРЕДНИЙ
ПРАВЫЙ
Вы можете получить стерео аудио эффект,
подключив проигрыватель к системе, состоящей из
двухканального усилителя и динамиков. Пожалуйста,
убедитесь, что аудио выход проигрывателя
установлен на STEREO (СТЕРЕО).
13
К разъемам ВИДЕО ВЫХОДА
