2. Технические данные
Напряжение питания 220 В +10% -15%
50 Гц
Максимальный ток нагрузки 16А (3,5 кВт)
Потребляемая мощность 450мВт
Масса, не более 90г
Габариты 80×80×48 мм
Степень защиты IP20
Класс защиты II
Датчик температуры пола (TST02) NTC 6,8 кОм
Длина установочного провода датчика
2м
Допустимая температура
окружающей среды
от +5 °С
до +40 °C
Допустимая отн. влажность воздуха 80 %
Пределы регулирования
температуры
от +5 °С
до +45 °C
Срок службы не менее 4 лет
Цвет белый, кремовый
13

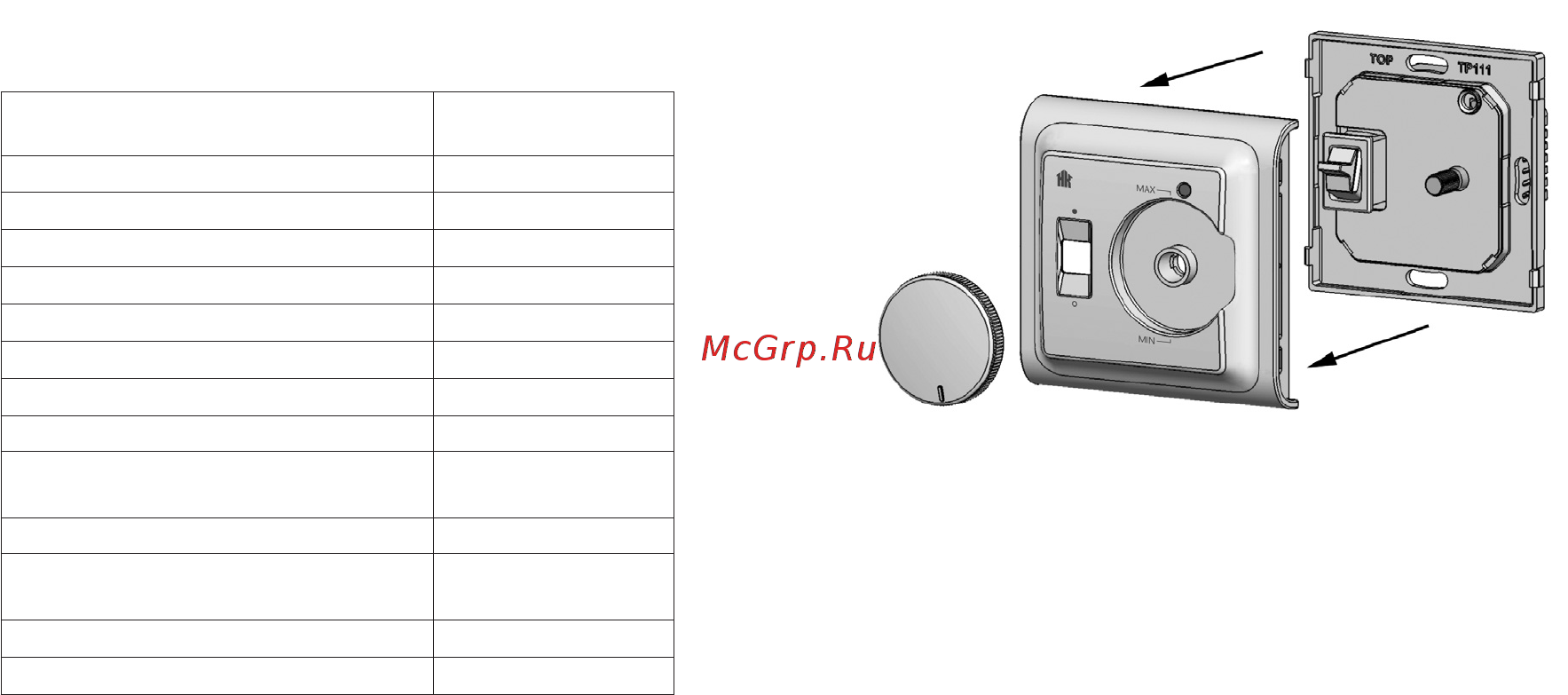

Рисунок 4
