www.udarnik.com

БЕНЗОКОСА СЕРИЯ УБК

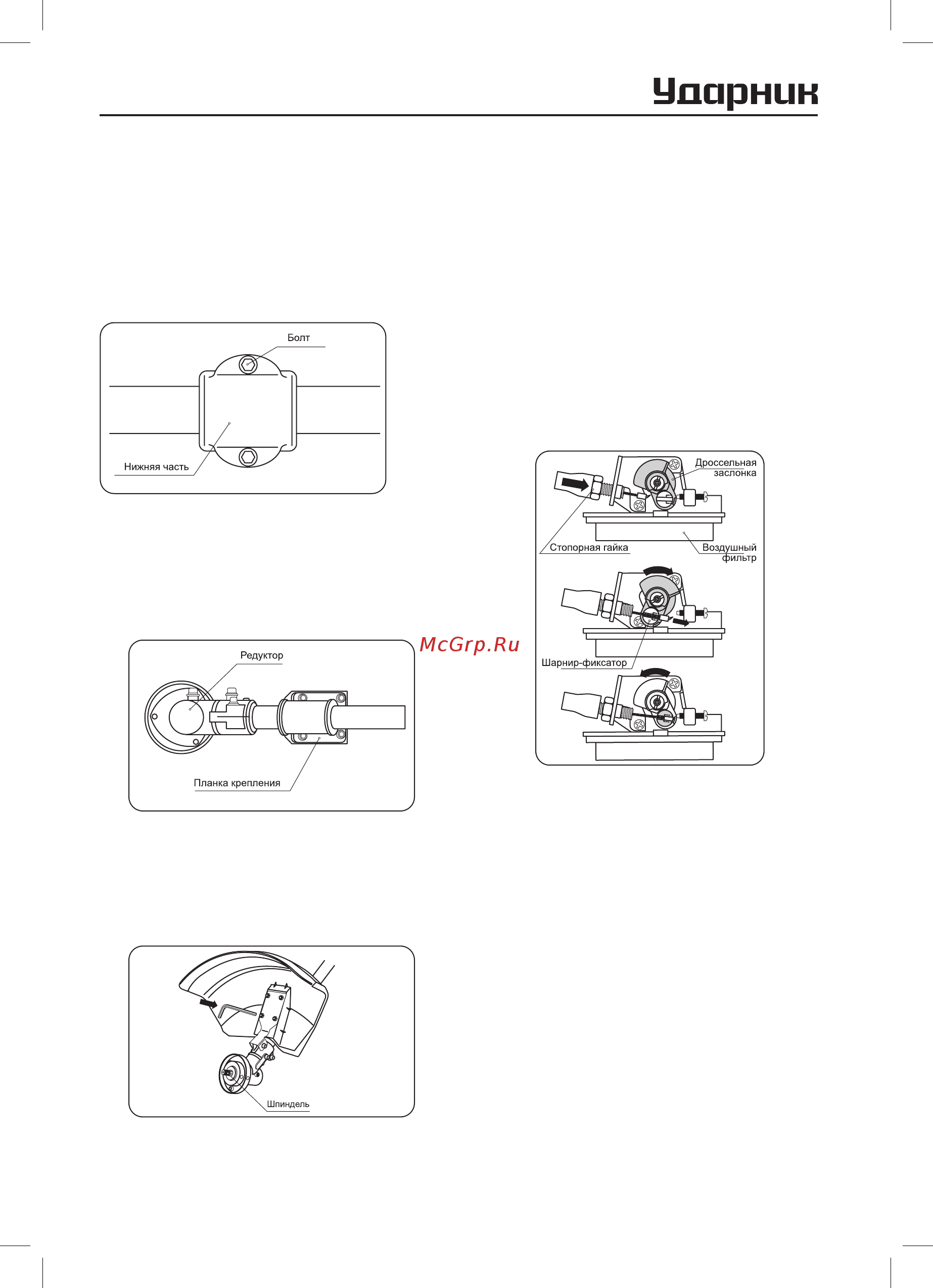

Для установки рукояток:

• Ослабьте 4 болта на верхней части кре-

пления рукоятки.

• Установите правую рукоятку (в сборе с

рычагом дроссельной заслонки) и левую в

крепление и закрепите болтами.

Рис.3

3. Установка защитного кожуха

• Совместите отверстия в защитном

кожухе с отверстиями в планке крепления

(Рис.4).

Рис.4

• Закрепите защитный кожух на планке

болтами с шайбами с помощью шестигран-

ного ключа (Рис.5).

Рис.5

4. Соединение тросса дроссельной

заслонки

• Снимите крышку воздушного фильтра.

• Подсоедините трос к двигателю и

вставьте его конец в шарнир дроссельной

заслонки (Рис.6).

• Подсоедините красный провод рукоятки

управления к красному проводу двигателя,

а черный — к черному.

• Наденьте крышку воздушного двигателя.

Рис.6

5. Установка плечевого ремня

• Присоедините карабин плечевого ремня

к кольцу для крепления плечевого ремня.

• Для обеспечения лучшей балансировки

изделия отрегулируйте положение кольца

крепления плечевого ремня на штанге из-

делия, предварительно ослабив крепеж-

ный болт кольца.

• После регулировки зафиксируйте кольцо

с помощью крепежного болта.

• При необходимости отрегулируйте длину

плечевого ремня для обеспечения удоб-

ства при работе.
