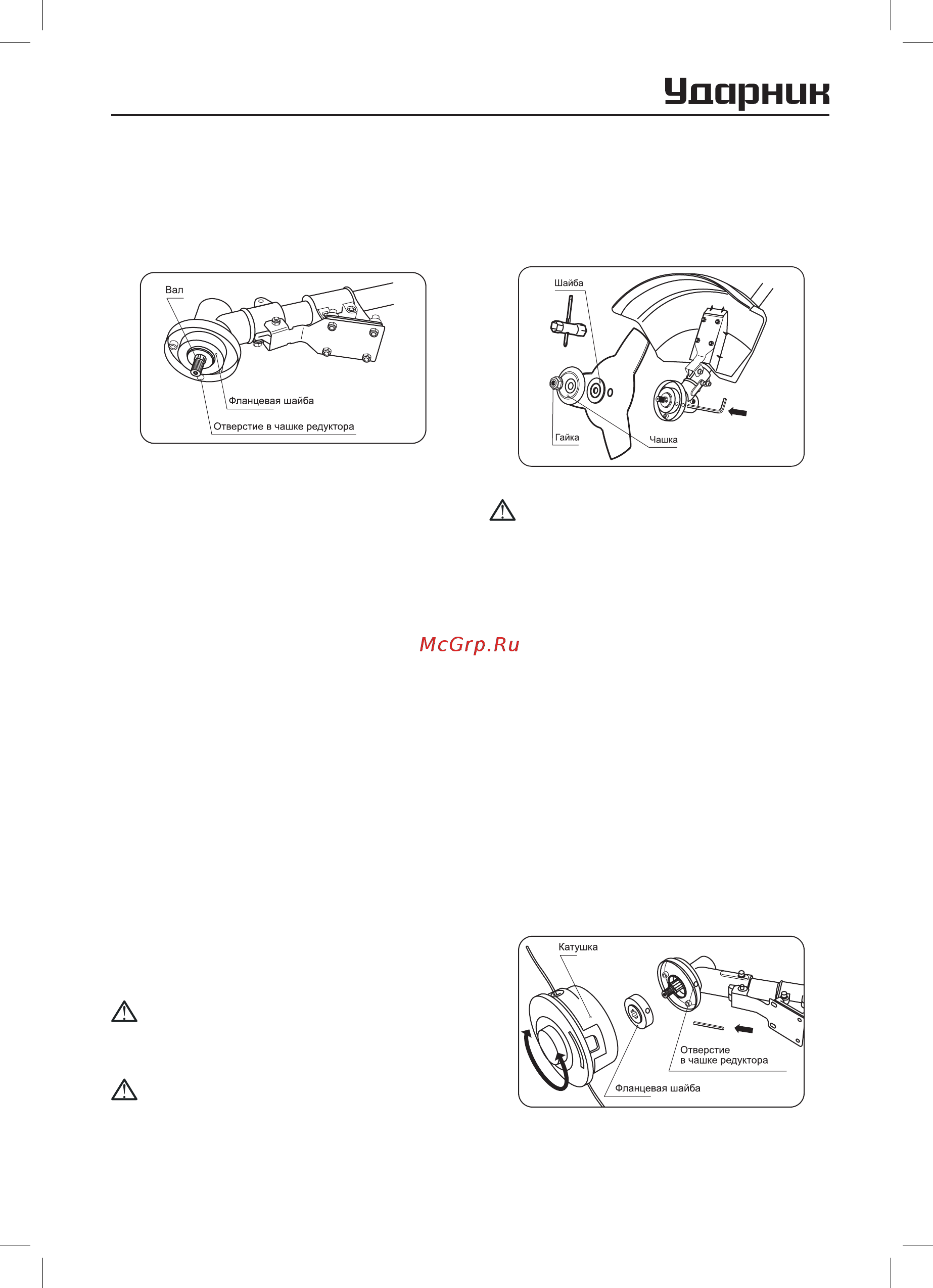

7
БЕНЗОКОСА СЕРИЯ УБК
6. Установка режущего ножа
• Совместите отверстие в фланцевой
шайбе с отверстием в чашке редуктора
(Рис. 7).
Рис.7
• Вставьте металлический стопорный
стержень в отверстие чашки редуктора и в
отверстие фланцевой шайбы.
• Открутите гайку крепления с вала бензо-
косы по часовой стрелке.
• Снимите чашку с вала, оставив фланце-
вую шайбу.
• Установите режущий нож на фланцевую
шайбу.
• Убедитесь, что режущий нож правиль-
но отцентрирован и лежит на проточке
шайбы.
• Установите прижимную шайбу.
• Установите на вал чашку крепления.
• Установите (наживите) гайку на вал.
• Проверьте правильность установки ножа.
• Удерживая стопорный стержень одной
рукой, надежно затяните гайку трубчатым
ключом (входит в комплект поставки),
поворачивая ее против часовой стрелки
(Рис. 8).
ВНИМАНИЕ!
Хранить режущий нож в месте, недоступ-
ном для детей!
ПРЕДУПРЕЖДЕНИЕ!
При неправильной центровке режущего
ножа в процессе работы возникает силь-
ная вибрация, в результате чего режущий
нож может отлететь в сторону, причи-
нив травмы оператору или посторонним
лицам.
Рис.8
ПРЕДУПРЕЖДЕНИЕ!
Во избежание поломки изделия и полу-
чения травм запрещается запускать
двигатель с вставленным стопорным
стержнем в отверстие чашки редуктора и
в отверстие ступицы вала.
7. Установка катушки с леской
• Совместите отверстие в фланцевой шай-
бе с отверстием в чашке редуктора.
• Вставьте металлический стопорный
стержень в отверстие в чашке редуктора и
в отверстие фланцевой шайбы.
• Открутите гайку крепления со ступицы
изделия по часовой стрелке.
• Снимите чашку с вала, прижимную шай-
бу, оставив фланцевую шайбу (Рис. 9).
Рис.9
