«Урожай ПК»

3.7. ПОКРЫТИЕ БОКОВЫХ ЧАСТЕЙ ТОРЦА ПОЛИКАРБОНАТОМ.

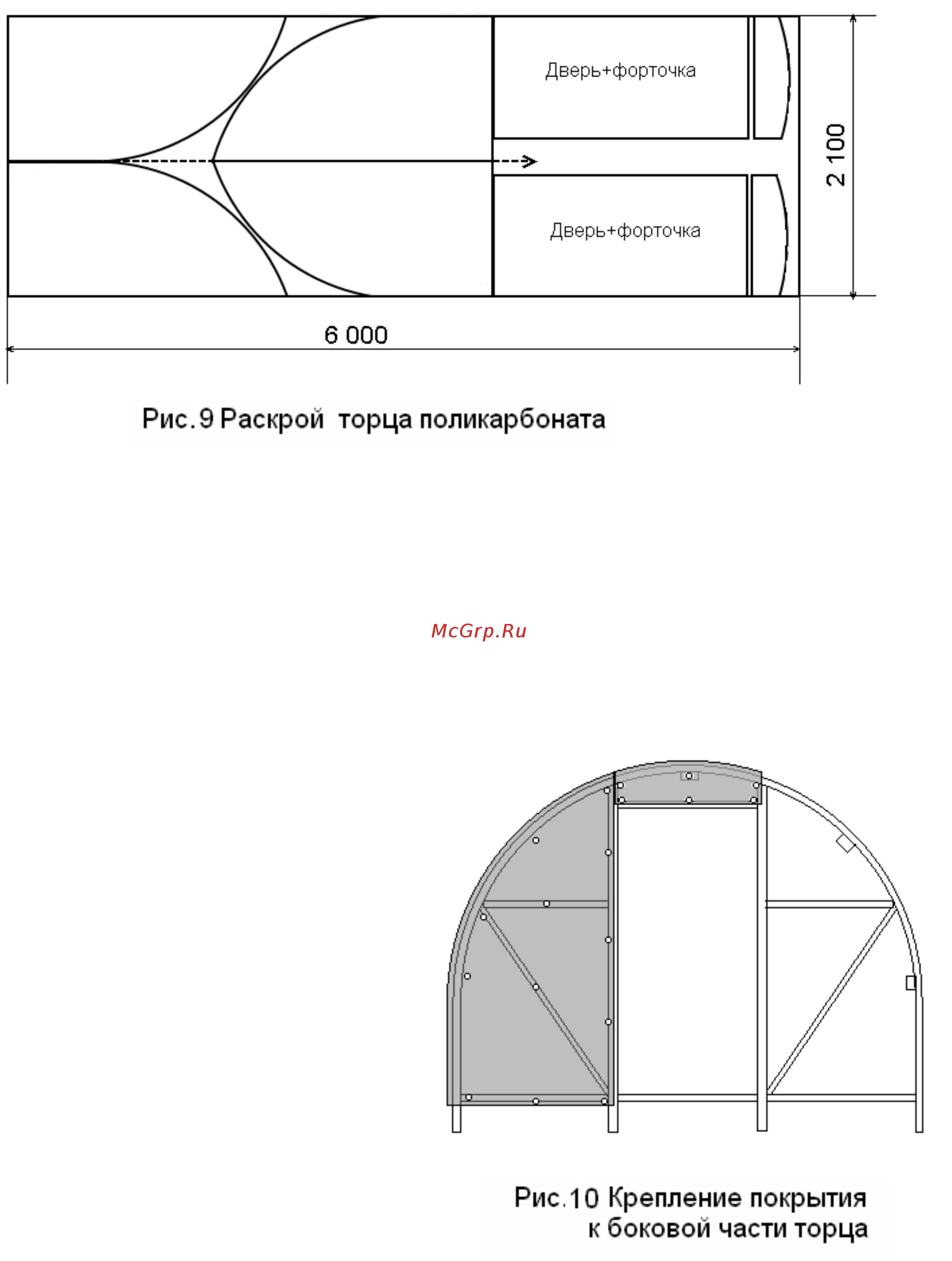

3.7.1. Возьмите лист поликарбоната размером 6х2,1м и прочертите вдоль листа маркером линию

посередине на длину примерно 3,60 м. (см. Рис. 9).

3.7.2. На этот лист положите каркас торца таким образом, чтобы центр в вдоль профиля стойки дверного

проёма лежал на линии, а нижняя поперечина №8 была вровень с торцом листа и используя как

шаблон обведите маркером радиус торца с одной стороны.

3.7.3. Вырежьте обведенную деталь покрытия с напуском примерно 3-4 мм.

3.7.4. Приложите вырезанную деталь покрытия к каркасу торца с одной стороны и с другой

(см. Рис. 10), проверьте правильность выреза покрытия, при необходимости внесите изменения.

Возьмите вырезанную деталь покрытия и используя как шаблон (с учетом изменений) начертите

оставшиеся три заготовки покрытия торцов на листе поликарбоната (см. Рис. 9).

3.7.5. Вырежьте лобзиком детали покрытия.

3.7.6. Удалите защитную пленку с

покрытия. Пометьте маркером сторону

предназначенную наружу. Наденьте

окончание (U-профиль) на края детали

покрытия с целью предотвращения

загрязнения и придания листу жесткости

в местах крепления петель. Со стороны

радиусной части покрытия, U-профиль

необходимо надрезать клином с одной

широкой стороны примерно

через 10-12 см. С целью предотвращения

произвольного снятия окончания

временно зафиксируйте U-профиль по

краям прозрачным скотчем. Края

скотча загните, чтобы легче было его

удалить.

3.7.7. Закрепите боковую деталь покрытия на

каркасе торца винтами (м4х14,М4х25) с

шайбами просверлив отверстия в

поликарбонате в местах крепления (см. Рис. 10). Аналогично пунктам 3.7.6.,3.7.7. закрепите

покрытие с другой стороны.
